智慧農業

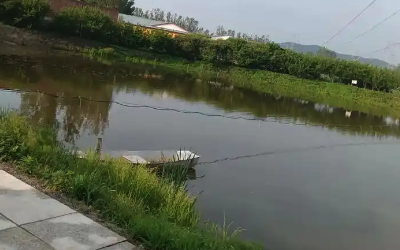

池塘養魚水質酸堿度聯網監測

本方案旨在為農村池塘養魚提供一套經濟高效的水質酸堿度（pH值）4G聯網監測系統。系統采用先進的傳感器技術、物聯網通信技術和云計算平臺，實現對池塘水體pH值的實時、在線、自動化監測。通過應用本方案，養殖戶可以遠程實時掌握池塘水體的pH狀況，及時采取調控措施，保障水產養殖的健康高效發展，降低養殖風險，提高經濟效益。

監測目標

實時監測： 24小時不間斷實時監測池塘水體的pH值。
遠程監控： 通過4G網絡將監測數據上傳至云平臺，用戶可通過電腦或手機App遠程實時查看。
異常預警： 設定pH值上下限閾值，當監測數據超出閾值范圍時，系統自動發出預警信息，及時提醒用戶處理。
數據分析： 對歷史監測數據進行統計分析，為水質管理和科學養殖提供數據支持。
穩定可靠： 保證監測系統長期穩定可靠運行，適應農村池塘復雜的環境條件。

需求分析

水質pH值是影響魚類健康生長的關鍵因素： pH值過高或過低都會直接影響魚類的生理功能，降低免疫力，甚至導致死亡。
傳統人工監測效率低、滯后性強： 傳統的人工定期抽樣檢測，無法實時反映水質變化，且勞動強度大，效率低下。
農村池塘分布分散，管理難度大： 農村池塘往往分布分散，人工巡查和監測成本高，難以實現精細化管理。
缺乏有效的預警機制，風險高： 水質突變往往具有隱蔽性和突發性，人工監測難以提前預警，容易造成損失。
科學養殖的需求： 隨著養殖業的轉型升級，精細化、智能化養殖管理成為趨勢，對水質參數的實時監測需求日益迫切。

監測方法

本方案采用在線pH傳感器進行水質pH值監測，結合4G無線通信技術進行數據傳輸。

pH傳感器監測： 選用高精度、耐腐蝕的pH傳感器，浸入池塘水體中，實時采集水體的pH值數據。
數據采集與傳輸： 傳感器數據接入數據采集終端，通過內置的4G通信模塊，將數據無線傳輸至云平臺。
云平臺存儲與展示： 云平臺接收、存儲監測數據，并提供Web端和App端，方便用戶實時查看數據和歷史記錄。

應用原理

本方案基于物聯網（IoT）技術原理，主要包括以下幾個層面：

感知層： 通過pH傳感器等設備，實時感知池塘水體的pH值。
網絡層： 利用4G無線通信網絡，實現監測數據從現場到云平臺的可靠傳輸。
平臺層： 構建云平臺，實現數據的存儲、管理、分析、展示和預警等功能。
應用層： 用戶通過Web端或App端訪問云平臺，實現遠程監控、數據分析和管理決策。

功能特點

實時在線監測： 24小時不間斷實時監測，及時反映水質變化。
遠程無線監控： 基于4G網絡，實現遠程數據傳輸和監控，不受地域限制。
數據自動記錄： 自動存儲監測數據，形成完整的數據記錄，便于數據追溯和分析。
異常自動預警： 可自定義pH值閾值，超限自動報警，及時預警風險。
手機App監控： 支持手機App遠程監控，隨時隨地掌握水質狀況。
數據可視化分析： 提供數據圖表展示和分析功能，直觀了解pH變化趨勢。
安裝維護簡便： 設備安裝簡單，易于維護，降低使用門檻。
低功耗設計： 采用低功耗設計，延長設備使用壽命，降低運維成本。

硬件清單

在線pH傳感器： 用于實時監測池塘水體pH值。
數據采集終端 (DTU)： 采集傳感器數據，集成4G通信模塊，實現數據無線傳輸。
4G SIM卡： 用于數據采集終端的無線通信。
太陽能供電系統 (可選)： 為監測設備提供 автономное 電源，適用于無市電區域。
防護箱： 保護數據采集終端等設備，適應戶外環境。
安裝支架及配件： 用于傳感器和設備的固定安裝。
云平臺賬號： 用于數據存儲、管理、展示和用戶訪問。
手機App (可選)： 用于手機端遠程監控和管理。

硬件參數

pH傳感器：
- 測量范圍: 0-14 pH
- 精度: ±0.1 pH
- 分辨率: 0.01 pH
- 響應時間: <1分鐘
- 工作溫度: 0-50℃
- 輸出信號: RS485 (Modbus RTU)
- 防護等級: IP68
數據采集終端 (DTU)：
- 通信方式: 4G全網通
- 接口: RS485, 模擬量輸入 (可擴展)
- 供電: DC 12V
- 功耗: <5W (工作狀態)
- 工作溫度: -20-70℃
- 防護等級: IP65
太陽能供電系統 (可選)：
- 太陽能板功率: 30W (可根據實際需求配置)
- 蓄電池容量: 20Ah (可根據實際需求配置)
- 工作時間: 陰雨天可連續工作3-5天

方案實現

現場勘測： 根據池塘數量、分布、環境條件等，確定監測點位和設備安裝方案。
設備安裝： 在選定的監測點安裝pH傳感器、數據采集終端、太陽能供電系統（如選用）等硬件設備。
線路連接： 連接傳感器與數據采集終端的信號線，連接電源線。
SIM卡安裝與配置： 為數據采集終端安裝4G SIM卡，并進行網絡參數配置。
云平臺注冊與配置： 注冊云平臺賬號，配置監測設備參數，設置報警閾值等。
系統調試： 檢查設備安裝和線路連接，測試系統數據傳輸和功能是否正常。
用戶培訓： 對養殖戶進行系統使用培訓，使其掌握系統操作和數據查看方法。
系統試運行： 系統試運行一段時間，觀察系統運行穩定性，并根據實際情況進行優化調整。
正式運行與維護： 系統正式投入運行，定期進行設備維護和數據監測分析。

數據分析

實時數據監控： 通過云平臺或App實時查看各監測點的pH值數據，直觀了解當前水質狀況。
歷史數據查詢： 可查詢歷史監測數據，按時間段導出數據報表，分析pH值的變化趨勢。
數據圖表展示： 系統自動生成pH值變化曲線圖、柱狀圖等，直觀展示數據變化規律。
異常數據分析： 系統記錄超限報警數據，分析異常發生的時間、頻率和程度，輔助判斷水質問題。
數據報表導出： 支持將監測數據導出為Excel等格式，方便用戶進行更深入的數據分析和管理。

預警決策

閾值設定： 用戶可根據養殖魚類品種和生長階段，在云平臺自定義設置pH值報警閾值（上限和下限）。
報警方式： 當監測數據超出設定的閾值范圍時，系統立即通過以下方式發出預警信息：
- 短信報警： 向預設的手機號碼發送報警短信。
- App消息推送： 手機App接收報警消息推送。
- 平臺聲音報警： Web端監控平臺發出聲音報警提示。
報警處理： 用戶收到預警信息后，應及時登錄云平臺查看具體數據，分析原因，并根據實際情況采取相應的調控措施，如換水、增氧、調節水質等。
報警記錄查詢： 系統記錄所有報警事件，方便用戶查詢和管理報警信息，分析預警效果。
