第 1 章 產品介紹

1.1產品概述

S-C01H無線智能消火栓監測終端是一款采用鋰亞電池供電、超低功耗設計 的智能監測設備，續航時間可達3年，該產品使用加速度傳感器和壓力傳感器及內置無線傳輸模塊，具有多種無線傳輸方式包括NB-IoT/LoRa/LoRaWAN多種傳輸方式可選，無線智能消防栓具有高低壓報警、波動報警、防傾斜報警等功能,終端監測的數據通過無線網絡及時發送給監控中心，監控中心對數據進行存儲、分析、查詢、報警處理等功能，并及時安排巡查人員進行現場取證、制止、恢復， 幫助用戶實現對消防栓及時高效的監管，確保消火栓在關鍵時候“有水可用、水壓足夠”。

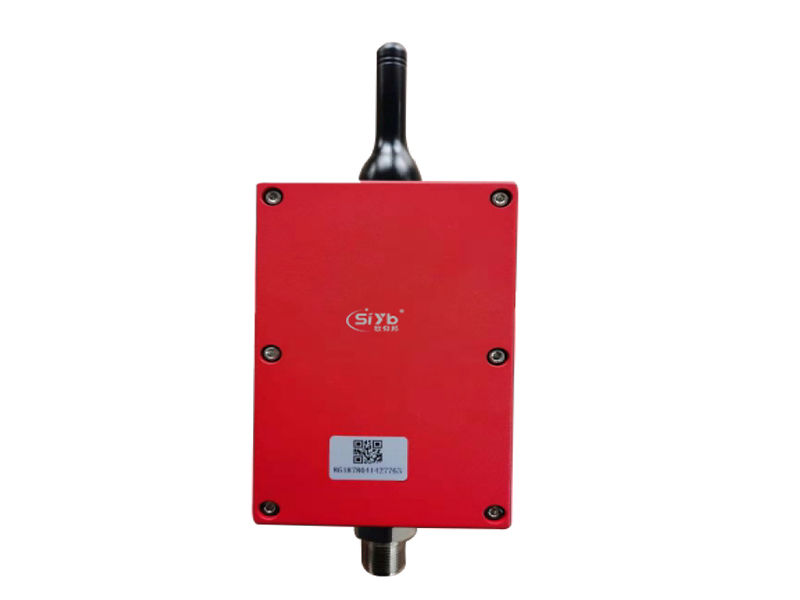

1.2產品外觀及尺寸

產品尺寸： 長*寬*高 = 210*100*63(單位mm)

1.3產品特點


◎ NB-IoT/LoRa/LoRaWAN 多種無線傳輸方式可選
◎WDT看門狗設計，保證設備長期運行穩定；
◎采集速度快、精度高等特點；
◎超低功耗、數據存儲及補發、聯網時自動校準時間等功能；
◎壓力上限、下限、動態變化閾值可設置，告警信息立即上報；
◎碰撞、傾斜告警信息及時發送；
◎傾斜角度大于等于25°可觸發傾斜報警。

1.4技術參數



產品型號	S-C01H
通訊方式	LoRa	NB-IoT	LoRaWAN
參數配置	本地藍牙|遠程
固件升級	本地藍牙
云平臺	移動 onenet	電信 AEP/OC	取決于 LoRaWAN 網關
工業時鐘	自動校時
數據間隔	采集間隔≥60s/次（可設），發送間隔≥1800s/次（可設）（默認采集間隔 60s，發送間隔 30min）
傾角報警	≥25°傾角報警(可設置）
測量范圍	0～2.5MPa（其他量程可定制）
過載壓力	2 倍的量程
精度等級	0.5 級（默認 0.5%FS，0.1、0.2 精度等級可定制）
供電方式	3.6v 鋰亞電池供電(容量：38Ah；超長續航可達 3 年）
工作電流	低功耗電流<80uA,發送平均電流 60mA
工作環境	溫度：-20℃～70℃，濕度：＜93%RH
芯體	擴散硅芯體
外殼材質	鑄鋁
接口材質	304 不銹鋼
連接接口	M20*1.5MM（其他接口可定制）
防護等級	探頭 IP68，儀表 IP65
安裝方式	G1/2 螺紋/法蘭安裝/消防抱箍安裝
重量	5.5Kg（含配件）

第 2 章 產品應用

1. 開關機及喚醒

開機：用磁棒開關在設備貼IMEI處貼合一下，聽到設備發出長鳴”滴”聲（長鳴聲時間：6S），代表開機成功；
喚醒：用磁棒開關在設備貼IMEI處貼合一下，聽到設備發出”滴”聲（滴聲次數：1次），代表喚醒成功；
關機：在設備處于開機或喚醒狀態下，再用磁棒開關在設備貼 IMEI 處貼合一下，聽到設備發出”滴、滴”聲（滴聲次數：5 次），代表關機成功。

2.2參數配置


注：選擇藍牙或遠程其一配置即可


1. 藍牙配置

nRFUARTv2_43.apk，安裝到安卓手機，使用步驟如下：
a、 設備開機，開機后設備會發送藍牙廣播數據 15 秒，設備藍牙名稱為以“tpsl”開頭的設備；
b、 打開 nRFUARTv2_43 APP 后，點擊 connect 按鈕，會彈出搜索到的藍牙設備列表；
c、 選擇藍牙名稱為 tpsl 開頭的設備，點擊進行連接；
d、 連接成功后，在命令行的地方輸入《藍牙配置使用手冊》的命令，點擊send 進行發送，如果是參數配置類的 命令，設備端接收到命令后會回傳相應的命令，表示命令接收成功；其他執行功能類的命令， 發送后會有相應的功能反饋。
注意：（1）如果是對傳感器使用的單位進行配置，就必須要配置相應的量程；
（2）如果是參數配置類的命令發送成功后，必須發送 rest 命令設備才會保存生效，支 持批量設置后統一進行一次 rest 操作。

2.2.2遠程配置

1. 登陸 DMP 后臺管理系統，在設備管理下所搜到設備 IEMI 號，然后點擊遠程配置

2.   在遠程配置下對設備參數按實際需求進行配置，如：采集間隔、發送間隔、服務器地址、服務器端口、上下限告警閾值、動態變化告警閾值等參數。

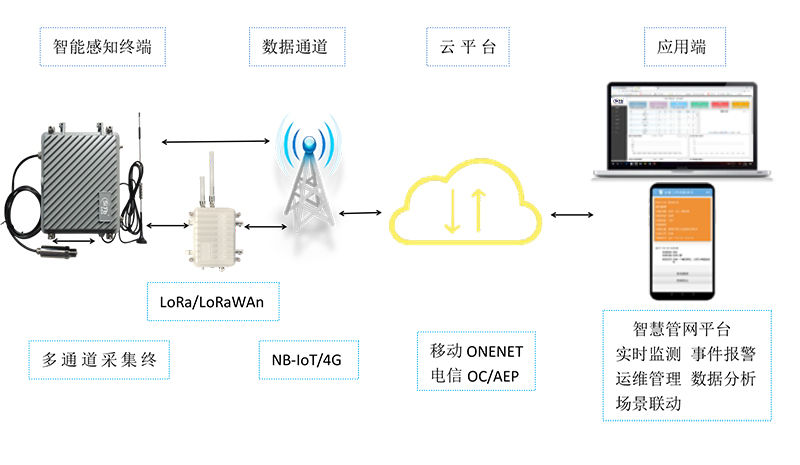

2.3組網工作示意圖



第 3 章 安裝說明

1. 安裝前檢查

根據裝箱清單核對配件種類及數量


消防栓裝箱單
序號	名稱	數量	單位	備注
1	測壓設備	1	臺
2	耐壓管	1	根	長度可定制
3	法蘭	1	個	根據消防栓定制
4	密封圈	2	個	耐壓管用

5	密封墊	2	個	法蘭用
6	螺栓	8	套	M16×65
7	喉箍	2	個	通用



3.2安裝方法

安裝方法a、關水閥，路面開挖，直至與消防栓連接的管道主體完全外露。清理干凈閥門上面的 8 個螺栓，有生銹不易擰動的螺栓需噴螺絲松動劑（按照罐體說明使用）。

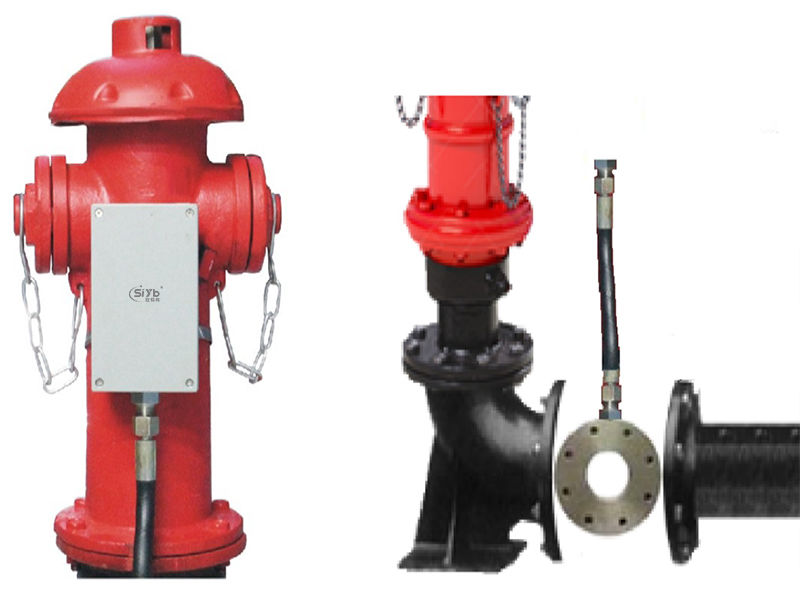

b、使用扳手拆掉螺栓，清理閥體下半部分至平整后放第一片墊片，注意不要堵住螺栓孔；將法蘭與耐壓管相連相連部位用聚四氟密封圈，將法蘭置于第一片墊片上，注意耐壓管的方向。再法蘭上方放置第二片墊片，兩人抬動閥體上半部分輕輕放回位置，注意與拆之前方向一致，保證與閥體下方和法蘭的螺栓孔保持一致，復原螺栓。（如圖二）

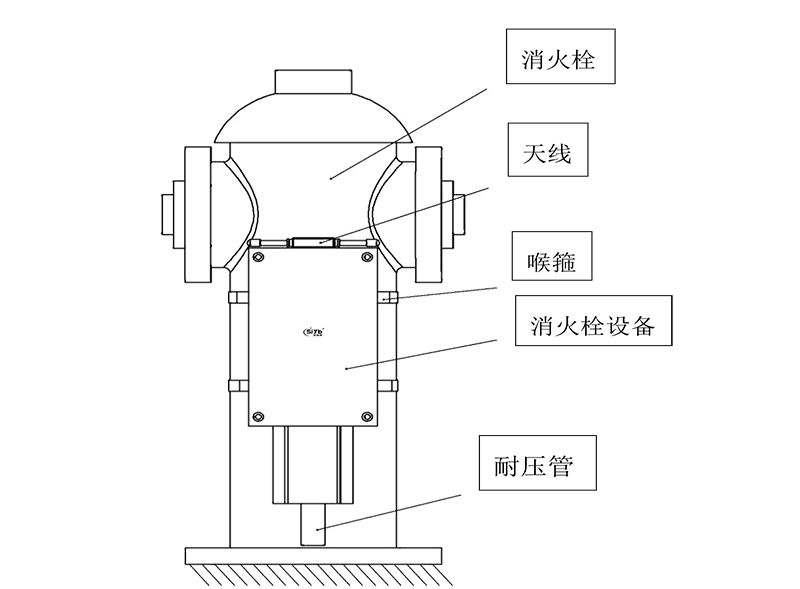

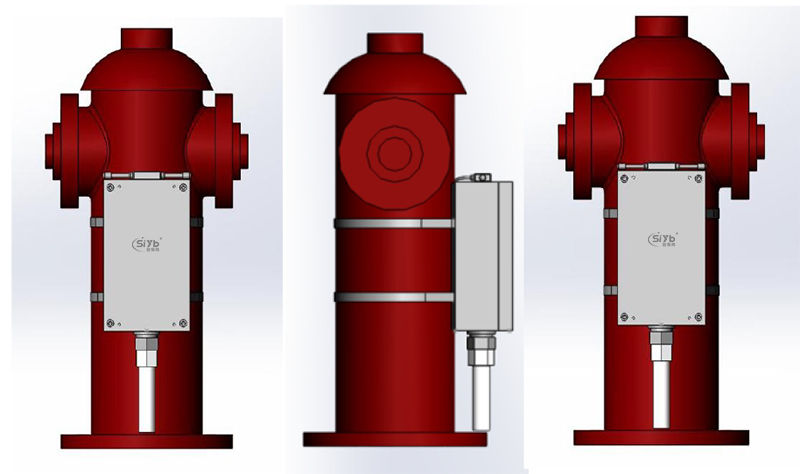

一般情況下，設備傳感器接口應向下垂直于水平方向安裝，用喉箍固定設備

于消防栓上（如圖一）
d.鎖緊消防栓彎管與閥體后，并用耐壓管的另一端與設備傳感器連接，連接好后打開出水閥門，確認連接處無漏水（耐壓管兩端加裝聚四氟墊圈加以密封）；

e、土方回填、路面恢復：對開挖路面進行土方回填和路面恢復。土方回填之后路面要恢復到原始狀態。
使用工具：
活動扳手：大小各 1 個平頭起子：1 個
開關閥門扳手：1 個
開關閥門上水工具：1 個
耐壓管波紋管：若干（寒冷地區需加保溫套） 螺栓松動劑：1 瓶

3.3注意事項

a、在安裝儀表時，盡量避免較大程度的擰動傳感器接線，以免因安裝操作不當損壞儀表的傳感器。
b、用戶不得隨意打開儀表，更換元器件。c、不得隨意更換電池或充電。
