第 1 章 產品介紹

1.1產品概述

物聯網智能網關 S-C03G（LoRa 轉 4G）內置 LoRa 協議棧，終端設備和網關之間通過 LoRa 無線傳輸數據，網關內置 4G 無線通訊模塊，通過 4G 網絡將傳感器采集的信息傳輸至監控中心，也可以實現控制指令的下發。該產品可廣泛應用于物聯網產業鏈中的 M2M 行業，如智慧消防、智慧水務、城市供暖等領域。

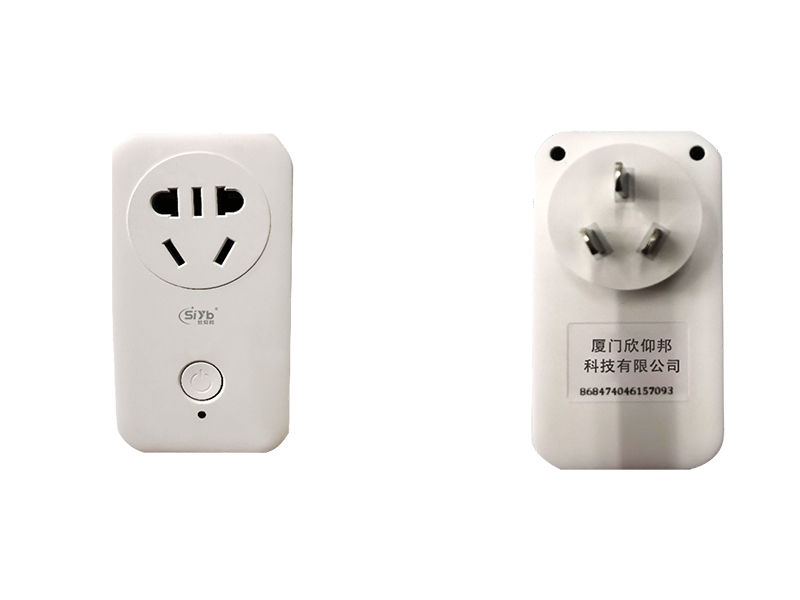

1.2產品外觀與尺寸


產品尺寸：長*寬*高 = 50*95*45 (單位mm)


1.3特點

◎采用低功耗處理器，內置 LoRa 協議棧；
◎低功耗設計，支持多級休眠及喚醒模式，最大限度降低功耗；
◎采用 ABS+PC 外殼；
◎支持遠程參數設置；
◎WDT看門狗設計，保證設備長期運行穩定；
◎支持 LoRa         4G 網絡無線數據傳輸；
◎終端設備接入量最大 5 臺（穩定狀態）。

1.4技術參數（移動 onenet）

4G網絡參數
網絡制式	全網通
發射功率	23dBm±2dB
接收靈敏度	-114dBm
天線	內置PCB天線，增益：2dBi
LoRa參數
通信頻段	470-510MHz
發射功率	最大22dBm
發射靈敏度	-140±1dBm
天線	內置PCB天線，增益：2dBi
物理及環境參數
參數設置	本地串口配置、遠程設置
固件升級	本地串口固件升級
工作條件	溫度-20～+50ºC，濕度＜90%RH，不凝結
通信協議	私有協議
供電方式	AC 220V
終端接入量	5臺
傳輸距離	可視距離1.0Km左右
重量	0.3Kg

第 2 章 產品應用

1. 參數設置

1. 遠程配置：登陸 DMP 后臺管理系統，在設備管理下所搜到設備 IEMI 號，然后點擊遠程配置

2.   在遠程配置下對設備參數按實際需求進行配置，如：服務器地址、服務器端口、頻點、心跳包等參數。

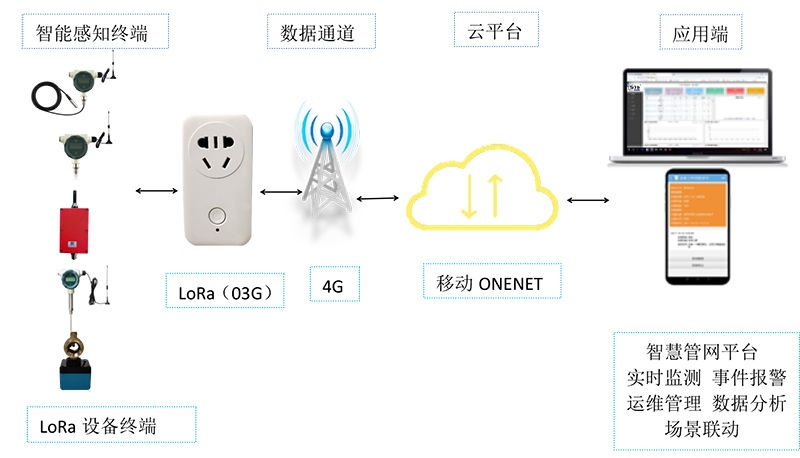

2.2組網工作示意圖


第 3 章 安裝說明

1. 安裝前檢查

根據裝箱清單核對配件種類及數量

3.2安裝方法

1. 通過 LoRa 終端設備安裝的位置，通過信號強度儀器反向測試出網關輻射最佳位置
2. 給網聯網智能網關提供 AC 220V 市政電源并提供三孔插頭。

3.3注意事項

a、在接入 AC220V 電源時，必須斷電作業，以免觸電或短接燒毀智能網關。b、用戶不得隨意打開網關，更換元器件。
c、不得隨意更換接線或充電。
