第 1 章 產品介紹

1.1產品概述

S-C01G 是廈門欣仰邦科技有限公司開發的一款高集成度智能 LoRa 通信網關，功能強大，高性價比，具有高性能、高抗干擾、高可靠性的優點，多協議自動轉換，產品支持：LoRa→4G/RJ45(10M/100M)多種通信功能。產品按工業級別設計，IP65 防水等級，非常適合戶外無人值守基站通訊應用。
物聯網智能網關 S-C01G 是一款 LoRa 轉 4G 的協議轉換器，內置 LoRa 模塊和4G 模塊，感知終端和網關以 LoRa 無線通訊，網關再通過 4G 網絡將傳感器采集上報的信息傳輸至物聯網云平臺，也可下發控制指令。該產品應用于如智慧城市、智慧消防、智慧供暖、智慧園區、智慧社區樓宇、智慧工廠工地、水利水務、石油化工儲罐庫區等公共安全領域。

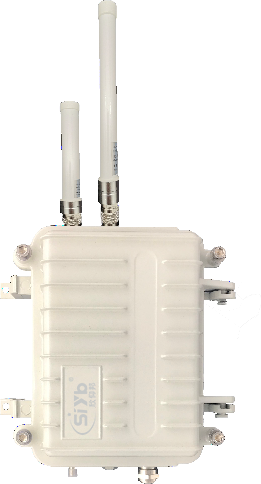

1.2產品外觀及尺寸


產品尺寸：長*寬*高= 310*270*73 (單位mm)


1.3特點

◎采用高性能工業級 32 位通信處理器，內置藍牙協議棧；
◎采用金屬外殼，防護等級 IP65；
◎WDT 看門狗設計，保證設備長期運行穩定；
◎支持藍牙本地參數配置和設備固件升級；

1.4技術參數

產品型號	S-C01G
云平臺	移動onenet
上行通訊接口
有線網口		百兆R(shí)J45
4G網絡參數	網絡制式	全網通
	發射功率	最大25dBm
	接收靈敏度	-101dBm
	天線	LTE全向玻璃鋼天線，增益：2.0dBi
LoRa參數
通信頻段		470-510MHz(禁用頻點除外）
傳輸距離		可視距離：3km
發射功率		最大20dBm
接受靈敏度		-136±1dBm @SF12/BW 125Khz
天線		全向玻璃鋼天線，增益：5dBi
終端接入量		與終端節點上報間隔相關
物理及環境參數
參數設置		本地藍牙配置、遠程設置
固件升級		本地藍牙固件升級
工作溫度		-20～+75ºC
工作濕度		＜93%RH
供電方式		內置可充電鋰電池，3.7V，4Ah
		DC 5V@3A
重量		2KG

第 2 章 產品應用
LoRa 網關使用 topsail 私有數據協議，支持 topsail 以下終端設備：含 LoRa 類型壓力采集終端、含 LoRa 類型液位采集終端、含 LoRa 類型消防栓監測終端、含 LoRa 類型溫濕度采集終端、含 LoRa 類型智能控制閥、含 LoRa 類型溫度采集終端等；

2.1開關機及喚醒

開機：用磁棒開關在設備貼IMEI處貼合一下，聽到設備發出長鳴”滴” 聲（長鳴聲時間：6S），代表開機成功；
喚醒：用磁棒開關在設備貼IMEI處貼合一下，聽到設備發出”滴”聲（滴聲次數：1次），代表喚醒成功；
關機：在設備處于開機或喚醒狀態下，再用磁棒開關在設備貼 IMEI 處貼合一下，聽到設備發出”滴、滴”聲（滴聲次數：5 次），代表關機成功。

2.2參數配置

注：選擇藍牙或遠程其一配置即可

1. 藍牙配置

nRFUARTv2_43.apk，安裝到安卓手機，使用步驟如下：
a、 設備開機，開機后設備會發送藍牙廣播數據 15 秒，設備藍牙名稱為以“tpsl”開頭的設備；
b、 打開 nRFUARTv2_43 APP 后，點擊 connect 按鈕，會彈出搜索到的藍牙設備列表；
c、 選擇藍牙名稱為 tpsl 開頭的設備，點擊進行連接；
d、 連接成功后，在命令行的地方輸入《藍牙配置使用手冊》的命令，點擊send 進行發送，如果是參數配置類的 命令，設備端接收到命令后會回傳相應的命令，表示命令接收成功；其他執行功能類的命令， 發送后會有相應的功能反饋。
注意：（1）如果是對傳感器使用的單位進行配置，就必須要配置相應的量程；
（2）如果是參數配置類的命令發送成功后，必須發送 rest 命令設備才會保存生效，支 持批量設置后統一進行一次 rest 操作。

2.2.2遠程配置

1. 登陸 DMP 后臺管理系統，在設備管理下所搜到設備 IEMI 號，然后點擊遠程配置

2.   在遠程配置下對設備參數按實際需求進行配置，如：服務器地址、服務器端口、頻點、心跳包等參數。

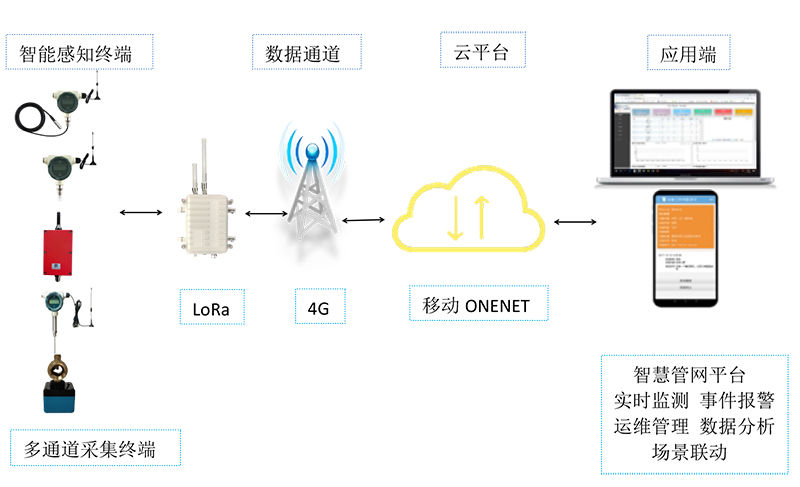

組網工作示意圖
第 3 章 安裝說明

1. 安裝前檢查

根據裝箱清單核對配件種類及數量


消防栓裝箱單
序號	名稱	數量	單位	備注
1	智能網關	1	臺
2	LoRa 天線	1	根	長度可定制
3	4G 天線	1	根	根據消防栓定制
