產品簡介

    欣仰邦公司研發的全新一代有線波載智能灌溉控制器配合閥門載波閥門控制器使用，首次采用波載總線載波通訊技術，只需要用一根兩芯電纜即可控制灌溉區域內的全部電磁閥，且每個電磁閥都可以實現獨立的開啟和關閉。新型智能灌溉控制器大大優化了現有灌溉系統架構，極大節省了硬件成本的投入。通過氣象環境傳感器對現場數據采集，可以制定系統科學的灌溉方案。通過定時灌溉功能，使每個閥門都能定時開啟和定時關閉，極大節省了人工成本。

技術特點

? 無極性 2 線制（波載 總線）總線通訊，運用最新的載波通訊技術替代傳統的四線制和多線制系統。

? 自動自檢每個載波閥門控制器通訊，部分載波閥門控制器故障對其他載波閥門控制器使用沒有任何影響。

? 自動跳過短路或斷路電磁閥，繼續運行程序。

? 支持國內外主流脈沖電磁閥，兼容性好，功耗低。

? 支持星型、樹型走線結構，對走線形式?jīng)]有特殊要求。

? 最大支持3KM通訊距離，每路總線支持 32 個電磁閥門。

? 載波閥門控制器全防水工藝，可實現地埋、泡在水中。

? 支持高達 64 個輪灌區。

? 支持高達 64 個灌溉程序。

? 每個載波閥門控制器支持 64 個電磁閥。


工作原理

兩線載波閥門控制器控制系統的組成部件有：智能灌溉控制器，載波閥門控制器，脈沖電磁閥。

智能灌溉控制器接收由上位機發出的控制指令 ，當上位機發出控制指令后，通過波載總線將供電電源及數字信號發送到載波閥門控制器上，每個載波閥門控制器都有自己唯一的地址，當某一個載波閥門控制器正確解析并且匹配后，所接相應站電磁閥將執行打開或關閉動作，并且返回給控制器是否已經控制成功。



●載波閥門控制器工作原理：

載波閥門控制器是一個帶有微控制器的控制單元,承擔從智能灌溉控制器發出信號的解析、實現電磁閥的控制以及返回給智能灌溉控制器控制的結果。



●優點：

◆降低材料成本：波載總線式布線，電磁閥只接在載波閥門控制器上，不需要將回路接回到智能灌溉控制器，電纜線的用量可以大幅度降低。

◆節約智能灌溉控制器數量：一個智能灌溉控制器可接數百個電磁閥；

◆接線數量少，接線方式簡單，不容易出錯，對現場實施人員技術要求低；

◆維護方便；

◆電線故障易診斷；

◆便于隨意增減載波閥門控制器數量：只需加載波閥門控制器，將載波閥門控制器地址輸入到智能灌溉控制器即可使用。不同于多線系統那樣，需挖溝鋪線直到控制器。



技術參數

供電電壓：DC24V

供電電流：2.5A

靜態功耗：1W

通訊協議：波載私有協議

通訊輸出：載波輸出兩線制總線

接入數量：最多接入64個載波閥門控制器

控制器通訊方式：RS485、2G、4G

線纜選擇：<1KM    1.5m2

1-2KM    2m2

2-3KM   2.5m2

防護等級：IP65

工作溫度：-40-80℃

工作濕度：0-95%RH

供電電壓：DC24V

供電電流：MAX 1A

靜態功耗：0.15W

通訊協議：波載私有協議

通訊輸入：兩線制總線

脈沖閥控制輸出：DC12V 2A 80mS

防護等級：IP68

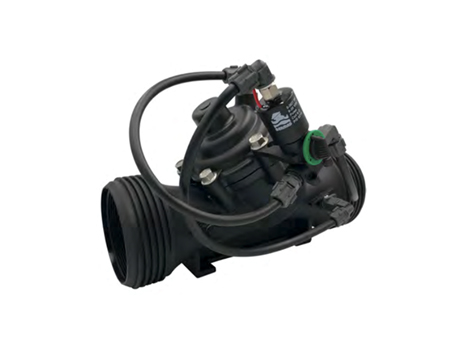

閥門介紹：

產品特性和優點

水力控制閥，具有電磁閥控制裝置 ，系統壓力驅動，電信號控制開啟/關閉。塑料閥門，經過精心制作，達到工業級設計標準，可現場改裝，適用多種連接形式和尺寸，活動式法蘭連接有效消除機械應力及液體應力 ，耐用性強，抗化學腐蝕及氣蝕。Y型閥體采用全通徑高流量設計 □ 過流量極大，水頭損失小。組合整體式超耐用柔性隔膜和導向閥芯 ，閥門平穩緩閉，所需驅動壓力低，有效防止隔膜腐蝕及變形。設計精良，使用方便，可方便地進行在線檢查和維護。



工作原理

系統壓力經過開啟的通電磁閥[3]進入控制腔[2]。控制 腔壓力增大促使隔膜閥芯組件[4]移向關閉位置。關閉電磁 閥時壓力排出控制腔，閥門開啟。

尺寸規格：DN20 – DN300可選

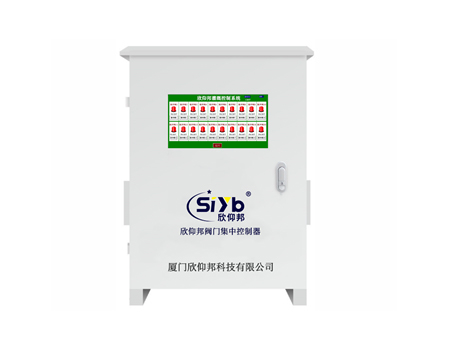

集中控制器使用方法

? 手動控制

在自動控制窗口下，將控制模式切換為手動，然后在狀態顯示窗口即可通過按鈕進行手動控制



? 自動控制

在自動控制窗口下，將模式切換改為自動，即可進入自動控制模式。其中，單日控制，雙日控制，間隔控制，星期控制為四個互斥選項，只能同時使用其中一種控制方式。程序切換可選0,1,2共三種配置方式，用來儲存三種用戶常用的控制模式，可自行編輯。

在閥門設置窗口，可以設置每個閥門的開啟時長、開啟時間、結束時間、循環間隔等，此窗口的設置項在自動控制的任意模式都生效。



1. 單日控制

將單日控制后面的按鈕調整為開啟，下面的三個互斥項會自動關閉，此時，進入閥門設置窗口，單獨設置每個閥門的控制邏輯分別設置好以后，程序自動運行，且僅在單日（即每月的1、3、5、7、9…號）工作。



2. 雙日控制

雙日控制與單日控制類似，設置好控制方式后，程序自動運行，且僅在雙日（即每月的2、4、6、8、10…號）工作。



3. 間隔控制

間隔控制后面的按鈕可設置天數，如圖將天數設置為3，則控制器會按照閥門設置里的邏輯，沒三天運行一次。



4. 星期控制

    將自動控制里的星期控制開啟，可在右側的周一到周日七個開關選擇一個或多個開啟。如圖開啟周二和周五，則控制器僅在每周二和周五按照閥門設置里的邏輯進行控制。



? 可支持遠程手機/電腦平臺遠程聯網控制

本品支持平臺在線控制，可根據需求使用客戶自己的或者本公司的平臺，本公司平臺控制示例如下圖，直接使用開關按鈕即可控制



? 外接信號控制

可連接本公司生產的水肥機作為從機，由水肥機下發指令進行控制，此設備預留485接口，亦可連接電腦等其他通信設備進行控制。



售后及服務

? 該設備沒有任何移動部件，現場不需要進行復雜的日常維護。

? 如果用戶自行打開設備或者損壞上面的安全封印，將不在享用我們質量保證及準。

? 如果萬一設備出現了什么問題，可以聯系本公司工作人員進行問題分析及解答；

? 如果設備需要返回，請把該儀器按原始包裝仔細包裝好，郵寄到本公司，并附上該儀器詳細故障說明書。
