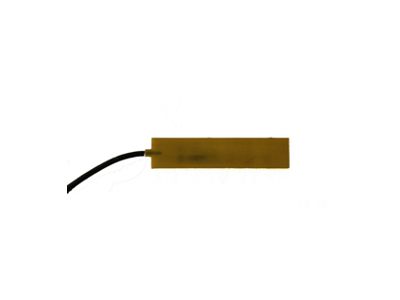

產品簡介
    土壤熱通量傳感器（又稱“土壤熱通量板”、“熱流計”）主要用于測量土壤的能量平衡和土壤層的熱傳導率。土壤熱通量傳感器采用熱電堆測量溫度梯度，該熱電堆由兩種不同的金屬材料組成。熱電堆探測器接收熱輻射，熱輻射能使兩個不同材料的結點之間產生溫差電勢。熱通量傳感器以電壓的形式輸出，電壓正比于熱通量，其輸出電壓為毫伏信號，改毫伏信號由數據采集系統讀取。
本產品測量精度高，使用方便、免維護，可廣泛用于各種環境監測。



技術參數
測量范圍： -500~500W/m2
準 確 度： ±5%
供電方式：□ DC 5V
□ 其他
輸出形式：□ 電壓：-100mV~100 mV
□ 電壓：0~2.5V
□ 其他
儀器線長：□ 標配：10米
□  其他
工作溫度：-40℃～50℃
工作濕度：0~100%RH


使用說明
   土壤熱通量傳感器的安裝應該選擇研究范圍內具有代表性的地方，如果地表層比較復雜，應該將傳感器放置在覆蓋面較低、土壤熱通量比較均衡的有效部位。
在使用過程中，一定注意熱通量傳感器的正反面，正確的放置是正面朝上。
   首先，用一個小鏟子挖一個垂直的坑，根據用戶的要求確定熱通量傳感器到地面頂部的距離，然后在坑的側面用小刀挖一個水平切口，盡量保持土壤表層完整無損，或最小限度的不被破壞，將熱通量傳感器插入水平切口處。為了得到精確的土壤熱通量，必須保證熱通量板與土壤充分接觸。
   切記，不要把熱通量板的輸出導線直接引向土壤表層，應將熱通量板的輸出的一小段導線埋在土壤中，以減少輸出導線的熱傳導。
   所有傳感器安裝完成后，一定要把挖出來的土壤盡快回復原位。

一年當中，土壤熱通量隨著季節的變化而變化，夏季土壤熱通量為正值，即有熱量進入土壤層中，而且量值較大；冬季則土壤熱通量為負值，土壤中的熱量向大氣釋放，但量值較小。

注意事項
1、請檢查包裝是否完好，并核對產品型號是否與選型一致；
2、切勿帶電接線，接線完畢檢查無誤后方可通電；
3、傳感器線長會影響產品輸出信號，使用時不要隨意改動產品出廠時已焊接好的元器件或導線，若有更改需求，請與廠商聯系；
4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；
5、請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除
1、模擬輸出時，顯示儀表示值為0或不在量程以內。可能因接線問題導致采集儀無法正確獲取信息。請檢查接線是否正確、牢固，電源電壓是否正常；
2、若不是上述原因，請與廠家聯系。

選型表
