1.產品介紹
S-CG4G是基于GPRS/4G傳輸的溫濕度變送器，配送一年流量，可以通過網絡基站將采集的溫濕度數據上傳到服務器，GPRS/4G通訊月流量小于30M。設備連接我司免費物聯網微信平臺，僅需打開微信掃一掃按照步驟添加設備即可。
產品采用大屏液晶顯示，具有溫濕度上下限雙控，限值自由設置，溫度、濕度校準，GPRS/4G數據傳輸等功能，內部集成報警功能模塊（蜂鳴器），可實現超高、低溫、高、低濕時報警。設備傳感器具有測量精度高，抗干擾能力強等特點，在惡劣環境下例如雞舍中防腐蝕，保證了產品的優異測量性能。

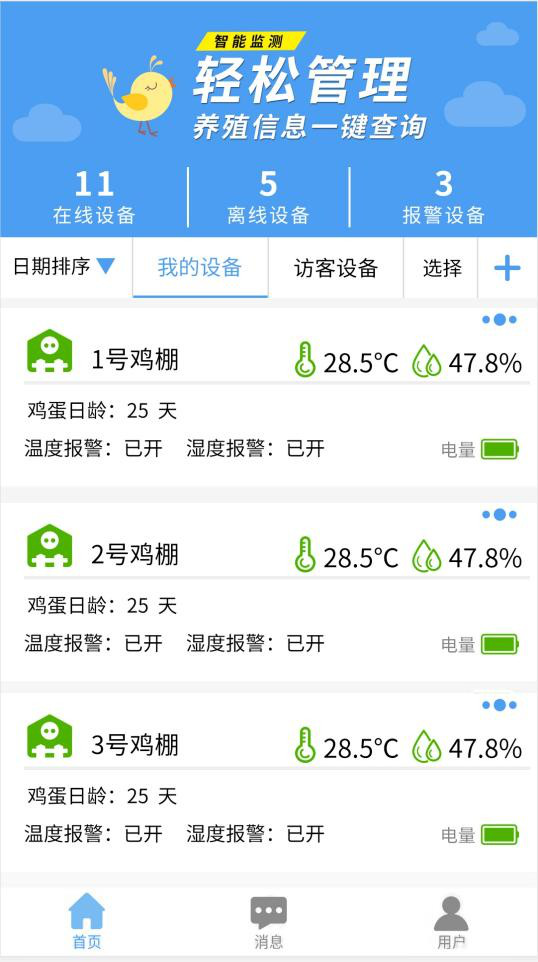

物聯網微信平臺可直觀查看當前環境的溫濕度值，可將歷史數據轉化為曲線，方便查看歷史環境狀況，多人綁定同一臺設備，多人監控當前環境狀況。當設備離線或者溫濕度超出限值時可推送相應報警到手機或者推送報警信息至微信界面。

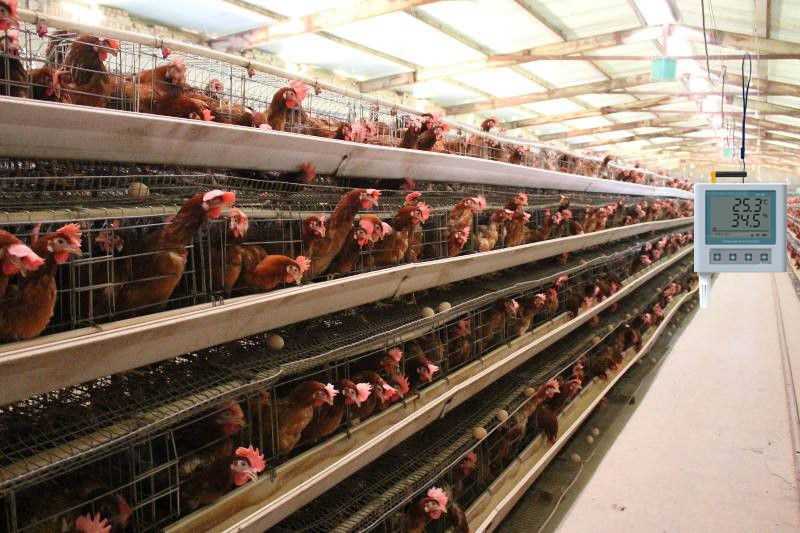

設備廣泛用于養殖、種植、畜牧行業等。

1.1功能特點
采用GPRS/4G傳輸方式，無需現場布線，無距離限制
內置報警功能，可進行報警的上下限值及校準設置
設備低功耗，電池使用時間更長
免費贈送流量卡，連接我司免費物聯網微信平臺
可在線實時查看溫濕度值以及電池電量
微信平臺可查看歷史數據以及轉化為歷史曲線

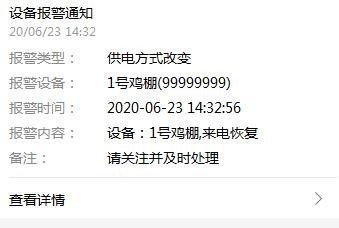

微信平臺自動推送報警信息至手機
可多人在不同的設備上同時查看當前數據

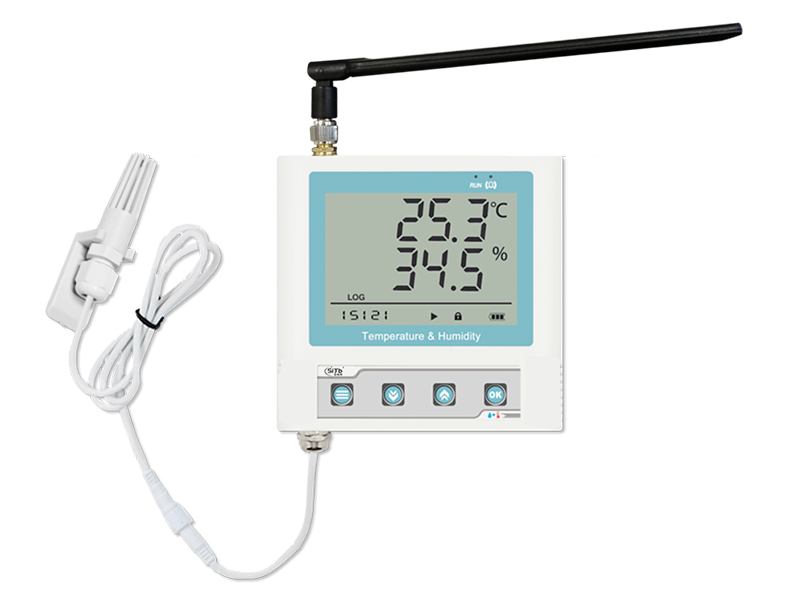

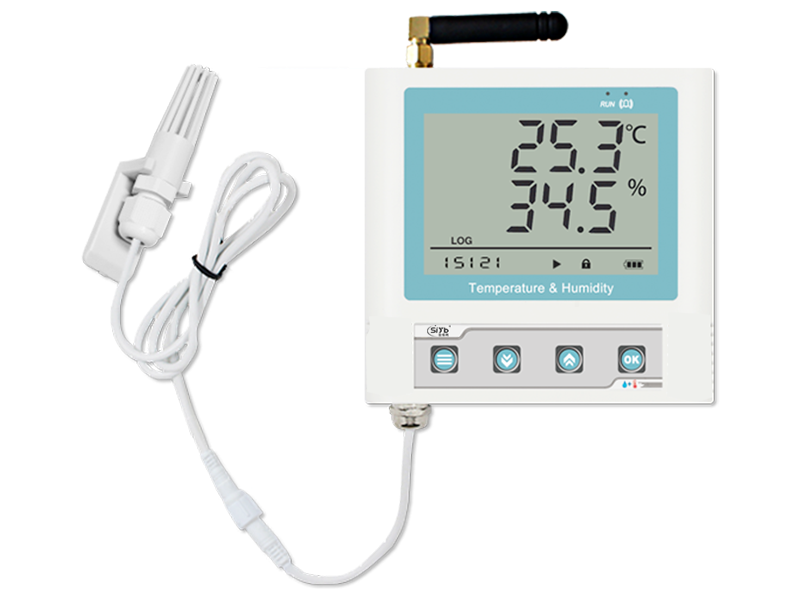

可選擇兩種探頭：內置精裝探頭或外置探頭線長30米（選配）
多種天線可選，天線長5米（選配）
設備自帶大屏液晶顯示，數值顯示清晰

1.2主要技術指標

設備供電	DC5V供電或內置電池供電
功耗	GPRS選型，0.012W
	4G選型，0.018W
通信接口	GPRS/GSM，中國移動或中國聯通的手機網絡
	4G，中國移動、中國聯通或中國電信的手機網絡
數據上傳	GPRS/4G進行數據上傳，電池供電狀態下數據上傳間隔可設，電源供電狀況下 1 分鐘上傳 1 次
上傳平臺	物聯網微信平臺
測量范圍	溫度	探頭內置型	-20~+60℃
		探頭外置型	-40~+80℃
	濕度	探頭內置型	0~95%RH
		探頭外置型	0~100%RH
變送器電路工作溫濕度	-20℃～+60℃，0%RH～95%RH
測量精度	溫度	普通精度：±0.5℃（25℃）；高精度：±0.4℃（25℃）
	濕度	普通精度：±3%RH(60%RH,25℃)； 高精度：±2%RH(60%RH,25℃)
溫度顯示分辨率	0.1℃
濕度顯示分辨率	0.1%RH
溫濕度刷新時間	1s
電池供電時長	無供電狀態、3min 上傳一次數據情況下，一次充電可續航 1-2 個月

2.產品選型

可選參數：

GPRS方式

4G方式

C5外殼

內置精裝探頭

外置精裝探頭




3.面板及配置說明

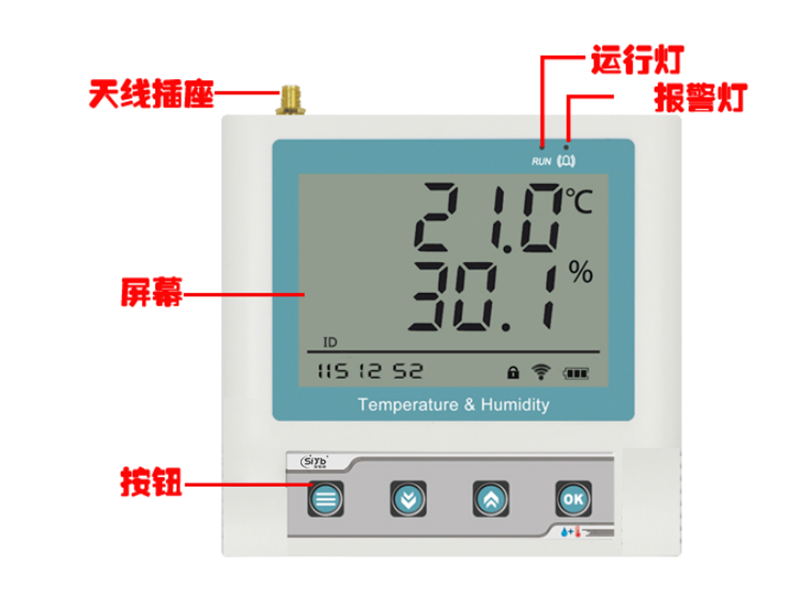

3.1面板說明

報警燈	當設備報警時，報警燈閃爍，與報警聲音同步
運行燈	當設備充電且正常運行狀態時，運行燈秒閃
按鍵	功能	說明	按鍵操作方式
三橫	清除鍵	●進行參數設置時退出操作	短按
	返回鍵	●界面設置或查看時返回主菜單	短按
	開關機鍵	●設備關機狀態下長按開機，主頁面下長按關機	長按3秒 聽到滴的一聲即為開關機
往下	減少鍵	●參數修改時數據減小按鍵	短按：以小數點位減少 長按：以個位減少
	后翻頁	●菜單查看時前翻頁按鍵	短按
	關閉聲光報警	●主界面長按關閉聲光報警（允許按鍵停止）	長按
往上	增加鍵	●參數修改時數據增加按鍵	短按：以小數點位增加 長按：以個位增加
	前翻頁	●菜單查看時前翻頁按鍵	短按
	開啟聲光報警	●主界面長按開啟聲光報警（允許按鍵停止）	長按
ok	保存鍵	●參數修改完成后的確認鍵	長按
	確認鍵	●進入菜單	短按

序號	說明
1	實時溫度顯示
2	實時濕度顯示
3	剩余電量
4	是否連接到GPRS/4G網絡的提示
5	是否處于參數修改模式的提示
6	報警提示
7	顯示設備ID后七位

3.2上傳節點說明

節點	上傳內容	說明
1	溫濕度	模擬量一上傳溫度，模擬量二上傳濕度 上傳數據擴大10倍
2	電池電量	模擬量一顯示電池剩余電量
3	供電狀態	顯示供電狀態  0表示外部電源供電，1000表示電池供電

4.設備安裝說明
4.1安裝說明
壁掛安裝

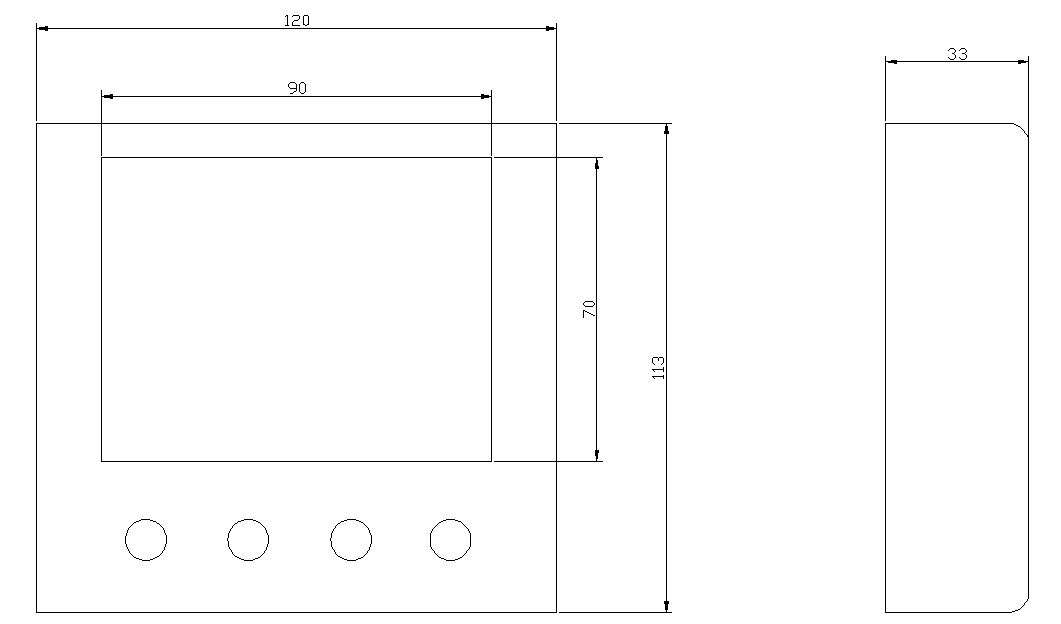

說明：將掛繩安裝到設備上，然后將設備掛在橫梁上 4.2設備尺寸
單位：毫米 mm
操作說明
    主界面直接增加建或者減少建，可依次查看到歷史最大值（max）歷史最小值（min），上限值，下限值。
主界面下短按ok鍵，輸入密碼，默認面密碼000，,短按ok鍵，可進入菜單設置界面
輸入密碼時，短按上下鍵以最右邊位數開始增加或減少，長按上下鍵以中間位數開始增加減少。


功能	范圍及說明	默認
密碼	0~999	000
溫度校準值	-100~+300	0
濕度校準值	-100~+100	0
溫度上限報警值	-40~+300	100
濕度上限報警值	0~100	100
溫度下限報警值	-40~+300	-40
濕度下限報警值	0~100	0
上傳間隔 （此設置間隔只針對電池供電的狀況下，單位為分鐘）	1-999	10

接入監控平臺
    設備配合我司免費物聯網云平臺使用，設備貼有唯一的二維碼，打開微信使用掃一掃功能，按照提示步驟添加此臺設備即可，可多人綁定同一臺設備。
微信平臺可直接查看歷史數據、設備離線或者溫濕度超出限制，平臺發送短信報警以及推送報警微信、可將數據在線轉化為歷史曲線，更方便查看溫濕度的變化曲線。
節點實時顯示當前溫濕度以及剩余電量值，可多人同時在不同的設備上查看數據。
