1. 產品介紹

1.1 產品概述

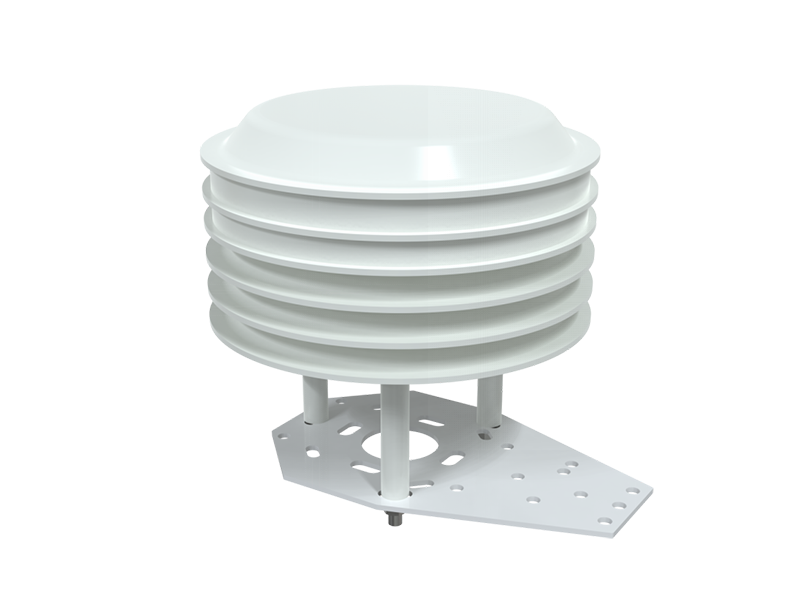

該一體式百葉箱可廣泛適用于環境檢測，集噪聲采集、PM2.5和PM10、溫濕度、大氣壓力、光照于一體，安裝在百葉盒內，設備采用標準MODBUS-RTU 通信協議，RS485信號輸出，通信距離最大可達2000米（實測）。該變送器廣泛適用于需要測量環境溫濕度、噪聲、空氣質量、大氣壓力光照等各種場合，安全可靠，外觀美觀，安裝方便，經久耐用。
1.2 功能特點
本產品體積小、重量輕，采用優質抗紫外線材質，使用壽命長，采用高靈敏度的探頭，信號穩定，精度高。關鍵部件采用進口器件，穩定可靠，具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。

• 噪聲采集，測量精確，量程高達30dB~130dB。
• PM2.5和PM10同時采集，量程：0-1000ug/m3，分辨率1ug/m3，獨有雙頻數據采集及自動標定技術，一致性可達±10%。
• 測量環境溫濕度，測量單元為瑞士進口，測量準確，量程-40~120度。
• 寬范圍0-120Kpa氣壓量程，可應用于各種海拔高度。
• 光照采集模塊采用高靈敏度的感光探頭，光照強度量程0~20萬Lux。
• 采用專用的485電路，通信穩定，10~30V寬電壓范圍供電。

1.3 主要技術指標

直流供電（默認）	10-30VDC
最大功耗	RS485輸出	0.8W
精度	濕度	±3%RH(60%RH,25℃)
	溫度	±0.5℃（25℃）
	光照強度	±7%（25℃）
	大氣壓力	±0.15Kpa@25℃ 75Kpa
	噪聲	±3db
	PM10 PM2.5	±10%（25℃）
量程	濕度	0%RH~99%RH
	溫度	-40℃~+120℃
	光照強度	0~20萬Lux
	大氣壓力	0-120Kpa
	噪聲	30dB~130dB
	PM10 PM2.5	0-1000ug/m3
長期穩定性	溫度	≤0.1℃/y
	濕度	≤1%/y
	光照強度	≤5%/y
	大氣壓力	-0.1Kpa/y
	噪聲	≤3db/y
	PM10 PM2.5	≤1%/y
響應時間	溫濕度	≤1s
	光照強度	≤0.1s
	大氣壓力	≤1s
	噪聲	≤1s
	PM10 PM2.5	≤90S
輸出信號	RS485輸出	RS485(標準Modbus通訊協議)

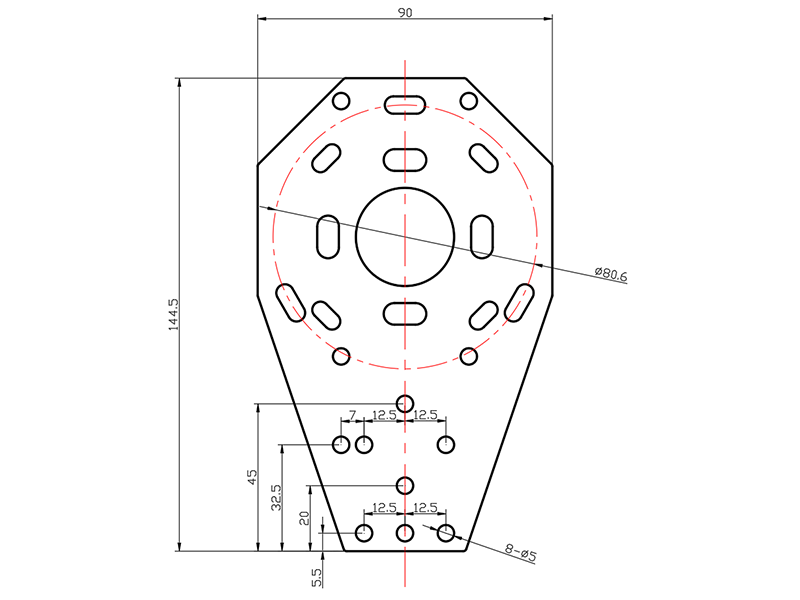

2. 設備安裝說明

2.1 設備安裝前檢查
設備清單：
■變送器設備1臺
■USB轉485（選配）
■保修卡、合格證、售后服務卡等
2.2 接口說明
寬電壓電源輸入范圍10~30V均可。485信號線接線時注意A、B兩條線不能接反，總線上多臺設備間地址不能沖突。

	線色	說明
電源	棕色	電源正（10~30V DC）
	黑色	電源負
通信	黃色	485-A
	藍色	485-B

4. 通信協議

4.1 通訊基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

4.2 數據幀格式定義
采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的起始地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	第二數據區	第N數據區	校驗碼
1字節	1字節	1字節	2字節	2字節	2字節	2字節

4.3 通訊寄存器地址說明
寄存器中的內容如下表所示（支持03/04功能碼）：

寄存器地址	PLC或組態地址	內容	操作
500	40501	濕度值（實際值10倍）	只讀
501	40502	溫度值（實際值10倍）	只讀
502	40503	噪聲值（實際值10倍）	只讀
503	40504	PM2.5值（實際值）	只讀
504	40505	PM10值（實際值）	只讀
505	40506	大氣壓值（單位Kpa,實際值10倍）	只讀
506	40507	20W的Lux值高16位值（實際值）	只讀
507	40508	20W的Lux值低16位值（實際值）	只讀

4.4 通訊協議示例以及解釋
4.4.1問詢設備溫濕度
例如問詢溫濕度值：設備地址為03

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x03	0x03	0x01 0xF4	0x00 0x02	0x85	0xE7

應答幀（例如讀到溫度為-10.1℃，濕度為65.8%RH）

地址碼	功能碼	有效字節數	濕度值	溫度值	校驗碼低位	校驗碼高位
0x03	0x03	0x04	0x02 0x92	0xFF 0x9B	0x79	0xFD

溫度：當溫度低于0℃時以補碼形式上傳
0xFF9B (十六進制)= -101 => 溫度 = -10.1℃
濕度：
0x0292(十六進制)=658=> 濕度 = 65.8%RH
