1. 產品介紹

1.1產品概述

本儀器為降水量測量一次儀表，其性能符合國家標準GB/T 21978.2－2014《降水量觀測要求》要求。
本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、容易清洗的功能。

1.2構造特點

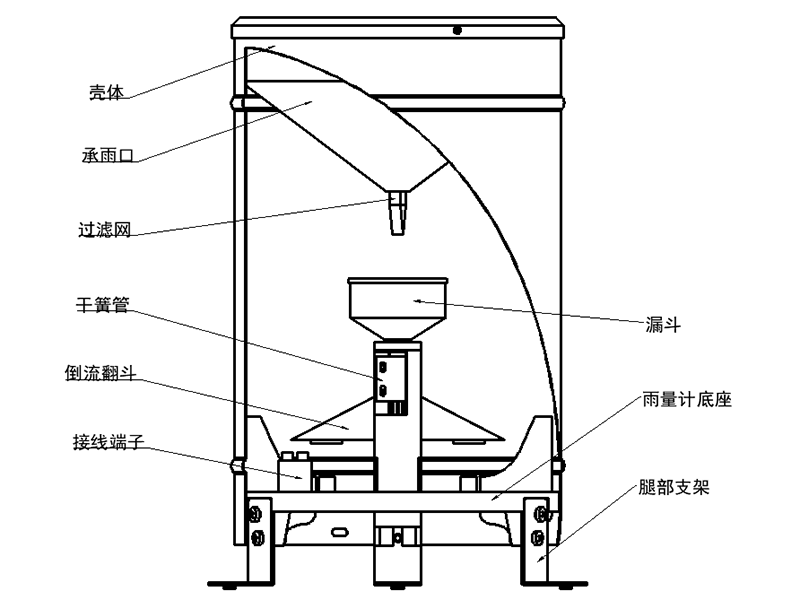

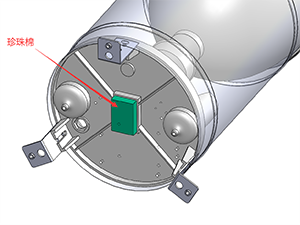

如圖1所示，本儀器由外殼、過濾器、集雨器、漏斗、翻斗、接線端子、腿部支架、干簧管、控制盒、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。
本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻水性能更好且易清洗維護。
本儀器的翻斗上裝有磁鐵，干簧管支架上裝有干簧管，儀器出廠時磁鐵與干簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。

1.3主要技術指標

承雨口徑：φ200mm；刃口銳角：40°～45°
分辨率：0.2mm/0.5mm可選
測量誤差：≤±3%（室內人工降水、以儀器自身排水量為準）
雨強范圍：0mm～4mm/min（允許通過最大雨強8mm/min）
通訊方式：4~20mA/0~2V/0~5V/0~10V
最大功耗：0.24W
工作環境：
環境溫度：0～50℃
相對濕度：<95%(40℃)
供電范圍：4.5~30V

1.4產品選型

注意：配套托片請另行購買。304不銹鋼材質

S-					公司代號
	SCYL-				雨量計
		I20-			4~20mA
		V02-			0~2V
		V05-			0~5V
		V10-			0~10V
			6-		304不銹鋼材質
				02	0.2mm
				05	0.5mm

2. 設備安裝說明

2.1 設備安裝前檢查

（1）將儀器從包裝箱內取出，對照使用說明書的裝箱單仔細清點、檢查設備附件是否齊全。
（2）認真閱讀產品使用說明書，產品合格證。
（3）檢查儀器外觀是否損傷，尤其是檢查翻斗是否完好無損，并注意妥善放置好翻斗，防止碰傷翻斗軸的軸尖及翻斗兩端的弧型引水尖，并且不要用手指觸摸翻斗的內壁，避免污損翻斗，以損害儀器準確度。

2.3 室外安裝調試

2.3.1 制作安裝基礎
如圖4所示：室外地面和屋頂安裝時，應按照圖3尺寸及要求制作水泥安裝基礎，水泥基礎上平面應為水平狀態。水泥安裝基礎的尺寸一般為高度不小于30cm的40cm×40cm的方形基座或直徑為40cm的圓形基座。要求儀器的承雨口高度距地平面的距離為70cm，并且保證儀器器口周圍3～5米之內不允許有高于儀器承雨口的遮蔽物。
2.3.2安裝固定儀器、調整承雨口水平
按照圖3尺寸在水泥基礎上打3個φ10深8～10cm的安裝孔，將膨脹螺栓置于安裝孔內，用鎖緊螺母鎖緊，然后將儀器底座安裝在3個調高支承螺母上，通過調整支承螺母的高度并用水平尺測量環口是否處于水平狀態，最后用上鎖緊將儀器固定。

2.4接線說明

線色	說明	線色	說明
棕線	電源正	黃線	信號正
黑線	電源負	藍線	信號負

3. 數據轉換方法

翻斗式雨量計輸出模擬信號的標準是以當天零點（00∶00）開始計算，到目前為止的累積降雨量，默認量程為0～100mm，也可以選擇其他量程。
H：降雨量，單位：mm；
V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；

輸出信號	各個量程的數據轉換方法
輸出信號	0～50mm（定制）	0～100mm	0～200mm（定制）
0～2V DC	H＝25*V	H＝50*V	H＝100*V
0～5V DC	H＝10*V	H＝20*V	H＝40*V
0～10V DC	H＝5*V	H＝10*V	H＝20*V
4～20mA	H＝3.125*A－12.5	H＝6.25*A－25	H＝12.5*A－50
脈沖	一個脈沖代表0.2/0.5mm降雨量
