1. 產品介紹

1.1產品概述

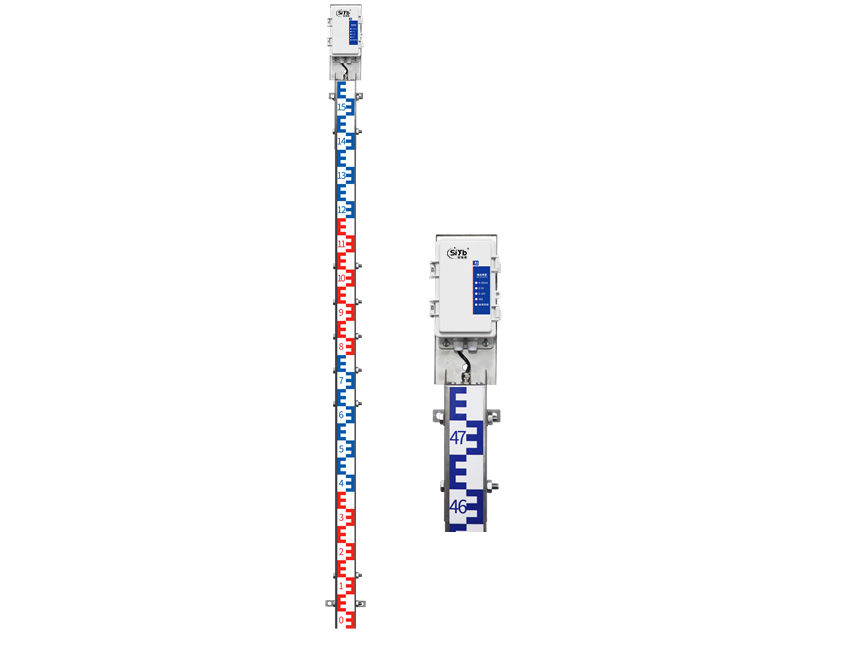

該電子水尺是一款采用先進的處理器芯片作為控制器的設備。通過測量電極的水位獲取數據，具備極高的精度及抗干擾能力。可用于江河、湖泊、水庫、水電站、灌區及輸水等水利工程中進行水位的監測。也可適用于自來水、城市污水處理、城市道路積水等市政工程中水位的監測。
本產品采用先進的生產工藝，使用不銹鋼材料做殼體防護材料，內部采用具有高密封性的材料進行特殊處理，使得產品不受泥漿、腐蝕性液體、污染物、沉淀物等外界環境的影響。
本產品具有采樣精度與設備的水尺長度無關的特點。在任何應用環境中，均可以保持極高的測量精度，測量精度1cm。

1.2功能特點

■采用先進的生產工藝，采用不銹鋼作為防護外殼，防護性及抗干擾能力強。
■采用高密封性材料，設備不受污泥、污染物、沉淀物等外界環境因素影響。
■采樣精度與設備長度無關，不同長度的水尺測量精度保持不變，均為1cm。
■模擬量輸出可同時適用于四線制和三線制接法。
■可選太陽能供電（20W/6Ah、30W/20Ah兩種可選）。

1.3 主要技術參數

直流供電（默認）	DC 10~30V
水位測量精度	1cm（全量程等精度）
分辨率	1cm
輸出方式	電流輸出	4~20mA
	電壓輸出	0~5V/0~10V
模擬量負載能力	電流輸出	≤600Ω
	電壓輸出	輸出電阻≤250Ω
參數設置	請聯系技術人員提前配置
主機最大功耗	1.2w
單節水尺最大功耗	0.05w
量程	80cm、160cm、240cm、320cm、400cm、480cm、560cm、640cm、720cm、800cm、880cm、960cm
安裝方式	壁掛式

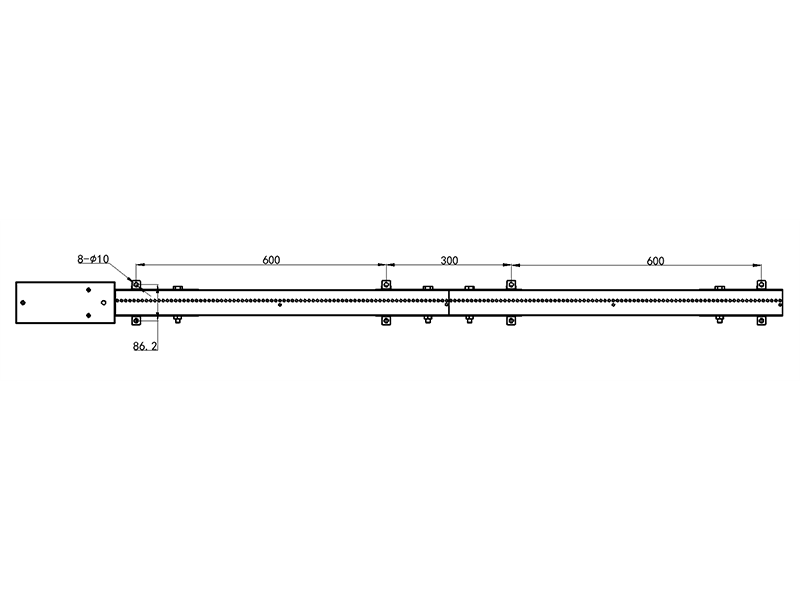

開孔尺寸	86.2mm
打孔尺寸	10mm

2. 產品選型

S-					公司代號
	SCDI				電子水尺設備
		I20-			4-20mA方式
		V05-			0-5V方式
		V10-			0-10V方式
			1-		電子水尺殼
				6A	太陽能供電（20W/6Ah）
				20A	太陽能供電（30W/20Ah）
				空	電源供電

3. 設備安裝

3.1 設備安裝前檢查

設備清單：
■ 主設備
■ 合格證、保修卡、12V電源適配器（選配）等

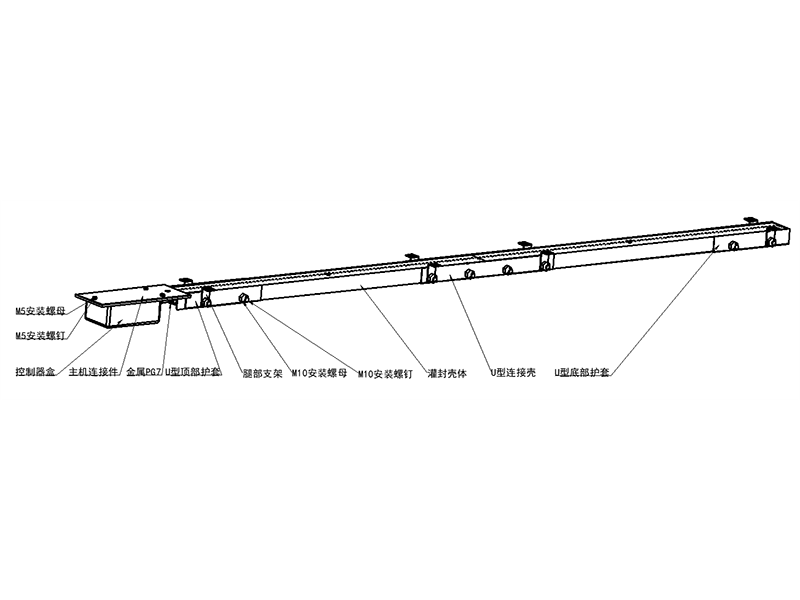

■ 安裝螺絲包，腿部支架、刻度貼膜等配件

5.模擬量輸出水位的計算方法

5.1 電流型輸出信號的轉換計算

例如：量程0~480cm，4～20mA 輸出，當輸出信號為 10mA 時，計算當前的水位值。此水位量程的跨度為480cm，用 16mA 的電流信號來表達，480cm/16mA=30cm/mA，即電流 1mA 代表水位變化 30cm，測量值 10mA-4mA=6mA， 6mA*30cm/mA=180cm。所以當前水位值為 180cm。

5.2 電壓型輸出信號的轉換計算

例如：量程0~480cm，0-10V 輸出，當輸出信號為 5V 時，計算當前的水位值。此水位量程的跨度為 480cm，用 10V 的電壓信號來表達，480cm/10V=48cm/V，即電壓 1V 代表溫度變化 48cm，測量值 5V-0=5V，5V*48cm/V=240cm。所以當前水位值為 240cm。
