1. 產品介紹

1.1產品概述

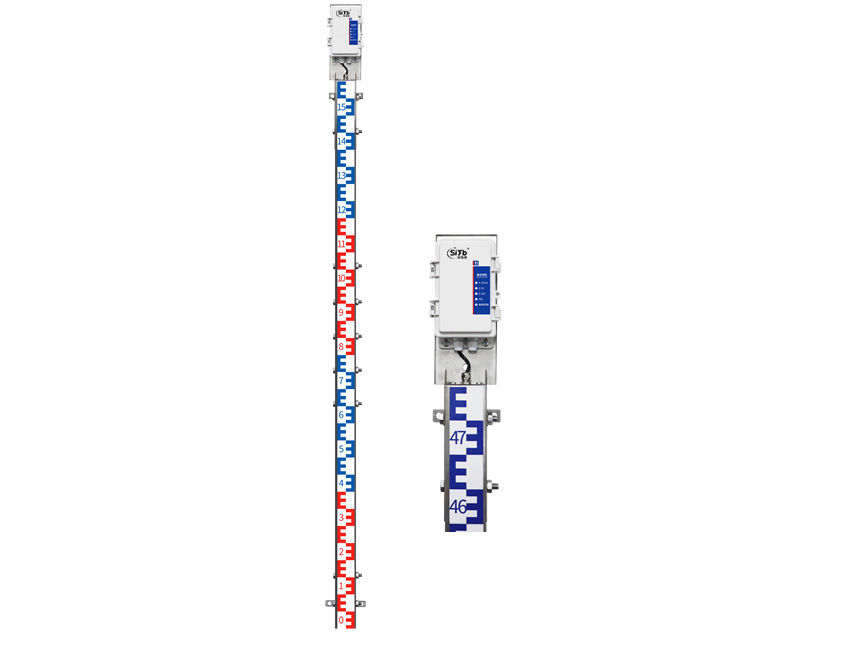

該電子水尺是一款采用先進的處理器芯片作為控制器的設備。通過測量電極的水位以獲取數據，具備極高的精度及抗干擾能力。可用于江河、湖泊、水庫、水電站、灌區及輸水等水利工程中進行水位的監測。也可適用于自來水、城市污水處理、城市道路積水等市政工程中水位的監測。
本產品帶一路繼電器，可進行地下車庫、地下商場、船舶艙室、灌溉養殖業等民用工程中進行監測和調控。
本產品采用先進的生產工藝，使用不銹鋼材料做殼體防護材料，內部采用具有高密封性的材料進行特殊處理，使得產品不受污泥、污染物、沉淀物等外界環境的影響。
本產品具有采樣精度與設備的水尺長度無關的特點。在任何應用環境中，均可以保持極高的測量精度，測量精度1cm。

1.2功能特點

■采用先進的生產工藝，采用不銹鋼作為防護外殼，防護性及抗干擾能力強。
■采用高密封性材料，設備不受污泥、污染物、沉淀物等外界環境因素影響。
■采用GPRS傳輸方式，無需現場布線，無距離限制。
■具有1路開關量信號輸出，可任意關聯報警事項輸出或用于水位上下限控制。
■采樣精度與設備長度無關，不同長度的水尺測量精度保持不變，均為1cm。
■數據上傳頻率 20-65535s/次可設
■可選太陽能供電（20W/6Ah、30W/20Ah兩種可選）。

1.3 主要技術參數

直流供電（默認）	DC 10~30V
水位測量精度	1cm（全量程等精度）
分辨率	1cm
通信接口	GPRS/GSM，中國移動或中國聯通的手機網絡
通信接口	4G，中國移動或中國聯通或中國電信的手機網絡
數據上傳	GPRS進行數據上傳，數據上傳間隔20-65535s可設
參數設置	用提供的配置軟件通過USB接口進行配置
主機最大功耗	1w
單節水尺最大功耗	0.05w
量程	80cm、160cm、240cm、320cm、400cm、480cm、560cm、640cm、720cm、800cm、880cm、960cm
安裝方式	壁掛式

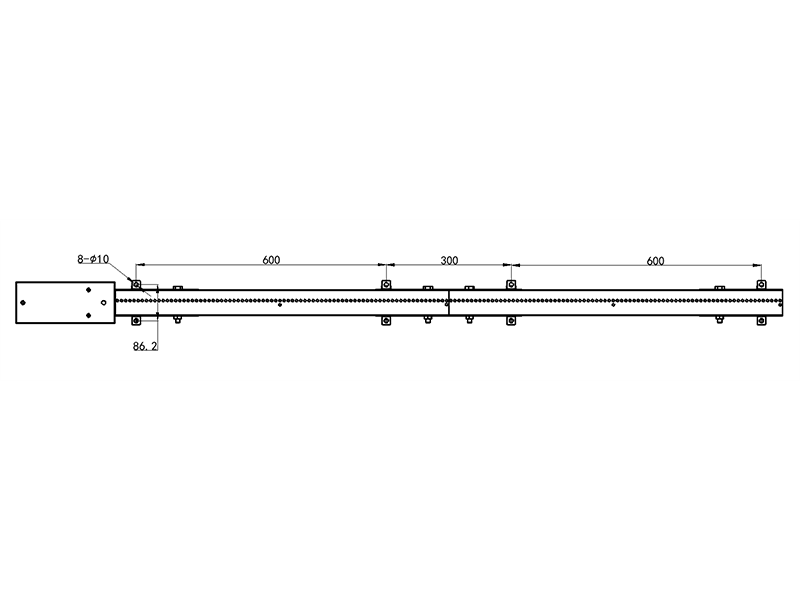

開孔尺寸	86.2mm
打孔尺寸	10mm

2. 產品選型

S-					公司代號
	SCDG				電子水尺設備
		GPRS-			GPRS方式
		4G-			4G方式
			1		電子水尺殼
				6A	太陽能供電（20W/6Ah）
				20A	太陽能供電（30W/20Ah）
				空	電源供電

3. 設備安裝

3.1 設備安裝前檢查

設備清單：
■ 主設備1臺
■ 合格證、保修卡、12V電源適配器（選配）、usb數據線等

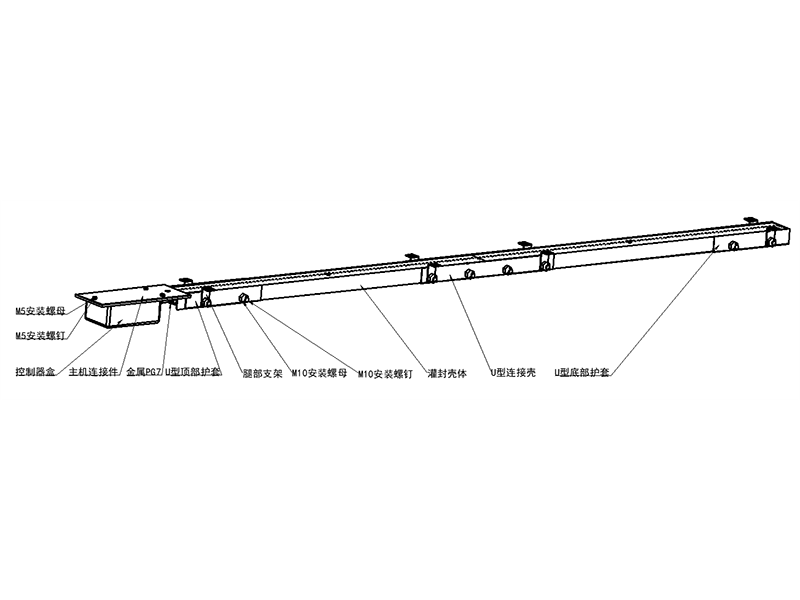

■ 安裝螺絲包，腿部支架、刻度貼膜等配件

5. 接入監控平臺

5.1上傳節點信息說明及設置

節點	名稱	節點設置
節點1	水位值（cm）	模擬量2使能，模擬量1禁用（實際值，系數A為1）
節點3	水浸狀態	開關量（0代表關閉，1000代表開啟）
