1. 產品介紹

1.1 產品概述
S-SCWD單溫度變送器均采用壁掛防水殼，多用于室外及現場環境惡劣的場合。 S-SCWD單溫度變送器具有顯示功能，實時顯示當前溫度。溫度探頭多種類型可選適用于不同現場，廣泛適用于通訊機房，倉庫樓宇以及自控等需要溫度監測的場所。采用標準工業接口4～20mA/0～10V/0～5V模擬量信號輸出，可接入現場數顯表、 PLC、變頻器、工控主機等設備。安全可靠，外觀美觀，安裝方便。
1.2 功能特點

設備外殼防水，可用于室外。
產品采用高靈敏度感溫元件，傳感器具有測量精度高，抗干擾能力強。
采用美國進口的測溫單元，測量精準。
采用專用的模擬量電路，使用溫度范圍寬。
10~30V 寬電壓范圍供電，規格齊全，安裝方便。可同時適用于四線制與三線制接法。

1.3 主要技術指標

直流供電（默認）	10~30V DC
最大功耗	電流輸出		0.8W
	電壓輸出		0.8W
默認精度	溫度		±0.5℃（25℃）
變送器電路工作溫濕度	-20℃~+60℃，0%RH~95%RH 非結露
探頭工作溫度	外延圓形不銹鋼探頭		-40~+80℃
	外延磁吸式探頭
	外延扁形不銹鋼探頭
	外延四分管螺紋探頭
	外延扁高溫探頭		-40~+120℃
探頭工作濕度	0~100%RH
長期穩定性	溫度	≤0.1℃/y
響應時間	溫度	≤10s(1m/s風速)
輸出信號	電流輸出	4~20mA
	電壓輸出	0~5V/0~10V
負載能力	電壓輸出	輸出電阻≤250Ω
	電流輸出	≤600Ω
開孔尺寸	105mm
注：帶顯示產品功耗增加0.4W

2.產品選型

S-					公司代號
	SCWD				單溫度變送器、傳感器
		I20-			4~20mA電流輸出
		V05-			0~5V電壓輸出
		V10-			0~10V電壓輸出
			2-		壁掛王字殼
			SMG-		壁掛數碼管王字殼

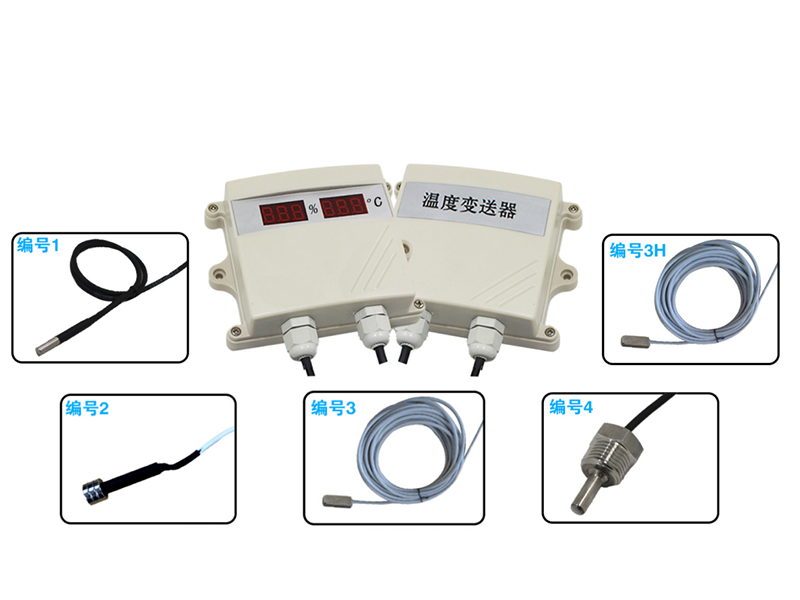

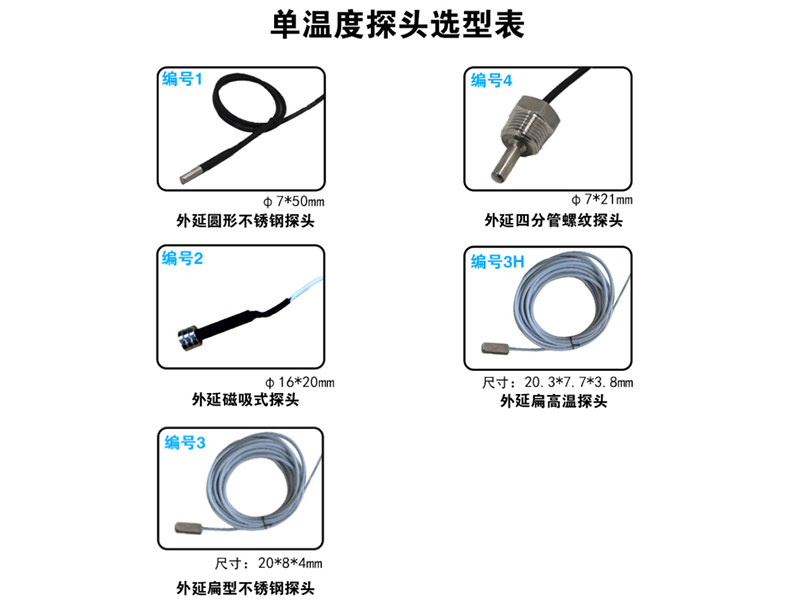

				1	外延圓形不銹鋼探頭：此探頭較通用；探頭防水；溫度量程：-40~+80℃
				2	外延磁吸式探頭：具有磁性，可吸附在金屬表面，測量金屬表面的溫度；探頭防水；溫度量程：-40~80℃
				3	外延扁形不銹鋼探頭：此探頭為扁型，與待測物體表面接觸面積較大，測量溫度比較精確，但需要客戶制作夾具壓緊探頭；該探頭防水，測量范圍-40~+80℃
				4	外延四分管螺紋探頭：用于測量水管內水溫；水管三通或水管端部帶有4分管螺紋，和此探頭正好配套，測量范圍：-40~+80℃
				3H	外延扁高溫探頭：-3探頭的基礎上使用了高溫線纜，最高溫可測量120℃

3. 設備安裝說明
3.1 設備安裝前檢查
設備清單：

變送器設備1臺

自攻螺絲（2個）、膨脹塞（2個）
合格證、售后服務卡、校準報告

3.2 接線
3.2.1 電源接線
寬電壓電源輸入10~30V均可。針對0~10V型輸出，只能用24V供電。
3.2.2輸出接口接線
設備標配是具有1路模擬量輸出。可同時適應三線制與四線制。
3.3 具體接線

	線色	說明
電源	棕色	電源正（10~30V DC）
電源	黑色	電源負
輸出	藍色	溫度信號正
輸出	綠色	溫度信號負

4. 溫濕度的計算方法

4.1 電流型輸出信號的轉換計算
例如：量程-40～80℃，4～20mA輸出，當輸出信號為10mA時，計算當前的溫度值。此溫度量程的跨度為120℃，用16mA的電流信號來表達，120℃/16mA=7.5℃/mA，即電流1mA代表溫度變化7.5℃，測量值10mA-4mA=6mA，6mA*7.5℃=45℃。45+（-40）=5℃，所以當前溫度為5℃。
