1.產品簡介

1.1產品概述

S-SCGG是我公司自主研發的一款空氣環境多要素變送器，用于檢測空氣環境中的溫度、濕度、PM2.5、PM10、大氣壓力、光照、噪聲、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3等多種要素，基本涵蓋了反映空氣質量的各個指標。
變送器采用原裝進口的傳感器及控制芯片，具備高精度、高分辨率、穩定性好的特點。采用4G網絡傳輸，連接方便組成在線空氣環境綜合監控系統。廣泛應用于樓宇暖通、建筑節能、智能家居、學校、醫院、機場車站等場所。

1.2功能特點

集多種測量要素于一體，最多可同時集成11種測量要素。
可測量溫度、濕度、PM2.5、PM10、大氣壓力、光照、噪聲、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3等多種要素。
采用 4G 無線傳輸，輕松聯網上傳數據。
USB免驅動配置設備參數，現場只需要1條USB數據線。

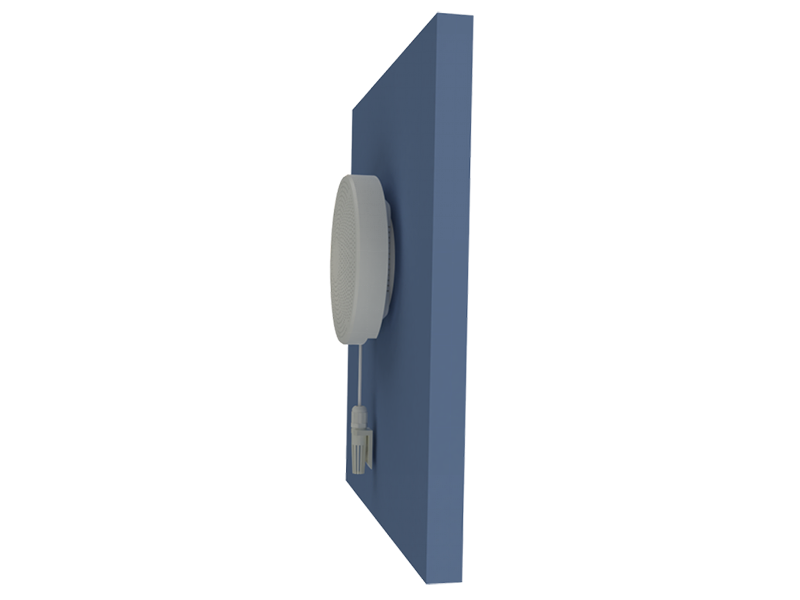

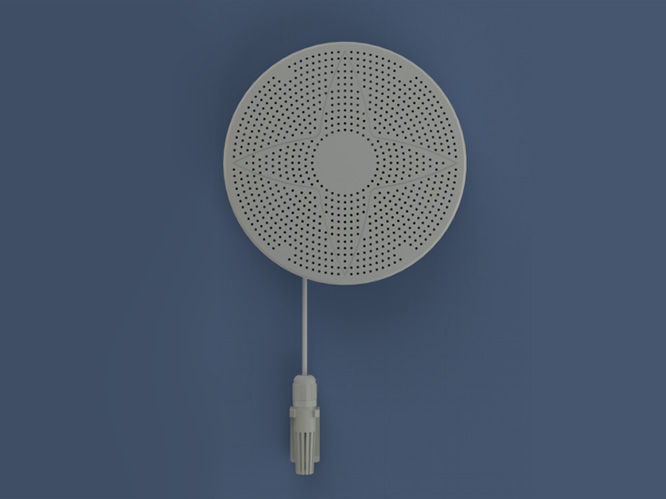

采用圓形弧面殼體，配合我們提供的底座可吸頂安裝也可壁掛安裝。
10~30V 寬壓供電。

1.3技術指標

直流供電（默認）	DC 10-30V
最大功耗（11種要素含CH4）	1.6W（24V DC供電）
檢測參數	溫度、濕度、PM2.5、PM10、氣壓、光照、噪聲、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3
工作環境：	溫度-10℃-55℃；濕度0~95%RH 無冷凝
信號輸出	4G 無線傳輸
產品材質	ABS
安裝方式	壁掛、吸頂

檢測要素	量程	分辨率	精度	預熱時間
PM2.5	0~1000ug/m3	1ug/m3	±10%	≤2min
PM10	0~1000ug/m3	1ug/m3	±10%	≤2min
溫度	-40℃~+120℃，默認-40℃~+80℃	0.1℃	±0.5℃(25℃）
濕度	0%RH-100%RH	0.1%RH	±3%RH（60%RH,25℃）
大氣壓力	0~120Kpa	0.1Kpa	±0.15Kpa@25℃75Kpa
光照度	0~20萬Lux	1Lux	±7%(25℃)
TVOC	0~60000ppb	1ppb	±8%FS±125ppb
二氧化碳	0~5000ppm	1ppm	±(40ppm+ 3%F·S)	2min(可用)、10min(最大精度)
甲醛	0~5ppm	0.01ppm	±10%FS	≥5 分鐘
臭氧	0~10ppm	0.01ppm	±6%FS	≥5 分鐘
O2	0~25%Vol	0.1%Vol	±2%FS	≥5分鐘
H2S	0~100ppm	1ppm	±2ppm或±10%	≥5分鐘
CH4	0~100%LEL	1%LEL	±5%FS	≥5分鐘
CO	0~1000ppm	1ppm	±5ppm或±10%	≥5 分鐘
NO2	0~20ppm	0.1ppm	±5%FS	≥5分鐘
SO2	0~20ppm	0.1ppm	±5%FS	≥5分鐘
H2	0~1000ppm	1ppm	±2ppm或±10%	≥5 分鐘
NH3	0~100ppm	1ppm	±5%	≥5分鐘
噪聲	30~130db	0.1db	±0.5dB（在參考音準，94dB@1kHz）

以上所有規格參數除去已經特殊說明的，均在環境條件：溫度20℃、相對濕度50%RH、1個大氣壓，待測氣體濃度最大不超過傳感器量程的環境下測得。

2.產品選型

要素種類說明：

11種可選檢測要素	編號			說明
PM2.5	A
PM10	A
溫度	B			空氣溫度、濕度
濕度	B			空氣溫度、濕度
大氣壓力	C			0~120Kpa
光照度	D			0~20萬Lux
TVOC	E			總揮發性有機物
二氧化碳	F			CO2量程0-5000ppm
甲醛	G	5P		CH2O量程0~5ppm
臭氧	H	10P		O3量程0~10ppm
除上述檢測元素外，可從右側氣體選型中任選三種氣體	I	O2	25VOL	O2量程25VOL
	J	H2S	100P	H2S量程100 ppm
	K	CH4	100LEL	CH4量程100 LEL
	L	CO	1000P	CO量程1000 ppm
	M	NO2	20P	NO2量程20ppm
	N	SO2	20P	SO2量程20ppm
	O	H2	1000P	H2量程1000ppm
	P	NH3	100P	NH3量程100ppm
	Q	噪聲		量程30~130db

選型舉例：假如選擇的測量要素為PM2.5、PM10、溫度、濕度、甲醛、O2、CH4、CO。
則對應的選型為 S-SCGG-4G-1-ABGIKL

3.設備安裝

3.1設備安裝前檢查

設備清單：
■多功能空氣質量檢測儀1臺
■安裝卡座1個（選配）
■安裝螺絲2包
■USB數據線1條
■產品合格證、保修卡

要素名稱	節點序號	數據類型	節點信息
PM10	1	模擬量1啟用模擬量2啟用	模擬量1，系數1，單位ug/m3，量程0~1000ug/m3
PM2.5	1	模擬量1啟用模擬量2啟用	模擬量2，系數1，單位ug/m3，量程0~1000ug/m3
溫度	2	模擬量1啟用模擬量2啟用	模擬量1，系數0.1，單位℃，量程-40~120℃
濕度	2	模擬量1啟用模擬量2啟用	模擬量2，系數0.1，單位%RH，量程0~100%RH
大氣壓力	3	模擬量1啟用模擬量2禁用	模擬量1，系數0.1，單位Kpa，量程0~120Kpa
光照	4	32位無符號整形	系數1，單位Lux，量程0~200000Lux
TVOC	5	模擬量1禁用模擬量2啟用	模擬量2，系數1，單位ppb，量程0~60000ppb
二氧化碳	6	模擬量1啟用模擬量2禁用	模擬量1，系數1，單位ppm，量程0~5000ppm
甲醛	7	模擬量1啟用模擬量2禁用	模擬量1,系數0.01，單位ppm，量程0~5ppm
臭氧	8	模擬量1啟用模擬量2禁用	模擬量1，系數0.01，單位ppm，量程0~10ppm
氧氣	9	模擬量1啟用模擬量2禁用	模擬量1，系數0.1，單位%VOL，量程0~25%VOL
硫化氫	10	模擬量1啟用模擬量2禁用	模擬量1，系數1，單位ppm，量程0~100ppm
甲烷	11	模擬量1啟用模擬量2禁用	模擬量1，系數1，單位%LEL，量程0~100%LEL
一氧化碳	12	模擬量1啟用模擬量2禁用	模擬量1，系數1，單位ppm，量程0~1000ppm
二氧化氮	13	模擬量1啟用模擬量2禁用	模擬量1，系數0.1，單位ppm，量程0~20ppm
二氧化硫	14	模擬量1啟用模擬量2禁用	模擬量1，系數0.1，單位ppm，量程0~20ppm
氫氣	15	模擬量1啟用模擬量2禁用	模擬量1，系數1，單位ppm，量程0~1000ppm
氨氣	16	模擬量1啟用模擬量2禁用	模擬量1，系數1，單位ppm，量程0~100ppm
噪聲	17	模擬量1啟用模擬量2禁用	模擬量1，系數0.1，單位db，量程30~130db
