規格

規格	詳細信息
測量范圍	濁度：0.01-3000 NTU
測量精度	小于測量值的±5%，或±0.5NTU，取大者
重復性	±3%
分辨率	0.01NTU , 0.1NTU , 視量程而定
壓力范圍	≤0.2Mpa
傳感器主要材料	機身：SUS316L；上下蓋：PPS+玻纖，線纜：PUR
電源	9~36VDC
通訊協議	MODBUS RS485
存儲溫度	-15到50℃
工作溫度	0到45℃（不結冰）
重量	0.8KG
防護等級	IP68/NEMA6P
電纜長度	標配10米電纜，可延長至100米

表1 濁度傳感器技術規格

說明：產品規格如有變化，恕不另行通知。

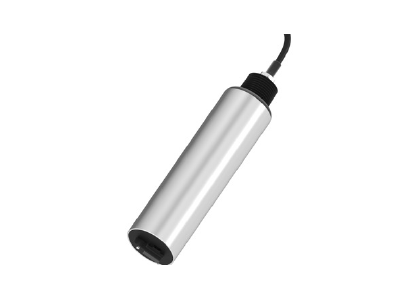

產品介紹

2.1產品信息

濁度傳感器基于紅外散射光技術，即光源發出的紅外光在傳輸過程中經過被測樣品時會發生散射，其散射光強度和濁度成正比關系。濁度傳感器在90°方向設置了散射光接收器，通過分析這組散射光的強度得出濁度值。
可以普遍應用于自來水廠進水口、沉淀池等環節的濁度在線監測；污水廠、各種工業生產過程用水和廢水處理過程等環節的濁度在線監測。
傳感器配有MODBUS RS485通訊功能，通訊的接線請參考本說明書3.2。具體MODBUS-RTU表如下表。

MODBUS-RTU
波特率				4800/9600/19200/38400
數據位				8位
奇偶校驗				無
停止位				1位
寄存器名稱	地址位置	讀/寫	數據類型		寄存器數	說明
濁度值	0	OR	Float		2	0-量程
濁度因子	4	RW	Float		2	0.1-9.99
濁度偏差值	8	RW	Float		2	±80%FS NTU
刮刷時間	11	OR	Int		1	發送間隔的時間：（1-10080單位：min)
響應時間	12	RW	Int		1	3-60s
參數	13	OR	Int		1	1是濁度 2是懸浮物
探頭濕度	14	OR	Int		1	建議小于10
探頭波特率	16	RW	Int		1	0代表4800 1代表9600 2代表19200 3代表38400
探頭從機地址	17	RW	Int		1	1-200
序列號1	61400	OR	Int		1	序列號前4位
序列號2	61401	OR	Int		1	序列號中4位
序列號3	61402	OR	Int		1	序列號后4位
手動刮刷指令	20	W	Int		1	發66
自動刮刷指令	21	W	Int		1	發送間隔的時間：（1-10080單位：min)
當前AD通道	52	OR	Int		1
平均AD	56	OR	Int		1
探頭校準
第一系數	60	RW	float		2
第二系數	62	RW	float		2
校準標液值（第一點和第二點）	66	RW	float		2	第一點標液建議選擇0.1-10NTU范圍內，第二點標液建議選擇 500-1000NTU范圍內
暗值校準	120	W	int		1	0：開始 1：確認

485解析
1、讀取濁度因子

寄存器名稱	地址位置	讀/寫	數據類型	寄存器數	說明
濁度因子	4	RW	Float	2	0.1-9.99

發送命令：01 03 00 04 00 02 85 CA
設備返回：01 03 04 00 00 40 E0 CA 7B
發送命令解析：
01：設備地址01
03：讀寄存器內容的功能碼03
00 04：讀取的起始寄存器地址為0004
00 02：讀取2個寄存器
85 CA：CRC16校驗碼
設備返回解析：
01：設備地址01
03：讀寄存器內容的功能碼03
04：返回的數據長度4個字節
00 00 40 E0：讀取的濁度因子為7.00（使用IEEE 754方式對40 E0 00 00進行解析）
CA 7B：CRC16校驗碼

2、讀取刮刷時間

寄存器名稱	地址位置	讀/寫	數據類型	寄存器數	說明
刮刷時間	11	OR	Int	1

發送命令：01 03 00 0B 00 01 F5 C8
設備返回：01 03 02 00 00 B8 44
發送命令解析：
01：設備地址01
03：讀寄存器內容的功能碼03
00 0B：讀取的起始寄存器地址為0011
00 01：讀取1個寄存器
F5 C8：CRC16校驗碼
設備返回解析：
01：設備地址01
03：讀寄存器內容的功能碼03
02：返回的數據長度2個字節
00 00：讀取的刮刷時間為0
B8 44：CRC16校驗碼

3、設置手動刮刷指令

寄存器名稱	地址位置	讀/寫	數據類型	寄存器數	說明
手動刮刷指令	20	W	Int	1	發66

發送命令：01 06 00 14 00 42 49 FF
設備返回：01 06 00 14 00 42 49 FF
發送命令解析：
01：設備地址01
06：寫寄存器內容的功能碼06
00 14：寫數據的寄存器地址為0020
00 42：寫數據內容為0066
49 FF：CRC16校驗碼
設備返回解析：
01：設備地址01
06：寫寄存器內容的功能碼06
00 14：返回寫數據的寄存器地址為0020
00 42：返回修改數據內容為0066
49 FF：CRC16校驗碼

4、設置濁度因子

寄存器名稱	地址位置	讀/寫	數據類型	寄存器數	說明
濁度因子	4	RW	Float	2	0.1-9.99

發送命令：01 10 00 04 00 02 04 00 00 3F 80 E2 0C
設備返回：01 10 00 04 00 02 00 09
發送命令解析：
01：設備地址01
10：寫寄存器內容的功能碼16
00 04：寫數據的起始寄存器地址為0004
00 02：寫2個寄存器的數據
04：數據長度4個字節
00 00 3F 80：寫的濁度因子為：1.00（使用IEEE 754方式對3F 80 00 00進行解析）
E2 0C：CRC16校驗碼
設備返回解析：
01：設備地址01
10：寫寄存器內容的功能碼16
00 04：返回寫數據的起始寄存器地址為0004
00 02：返回2個寄存器
00 09：CRC16校驗碼
