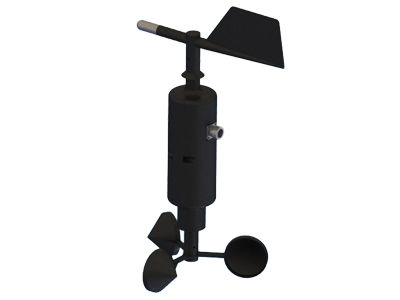

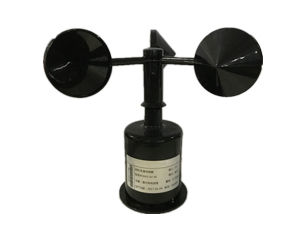

產品簡介

　　S-GWSP一體化風速風向傳感器是由風速傳感器和風向傳感器組成，風速傳感器采用傳統三風杯風速傳感器結構，風杯選用碳纖維材料，強度高，啟動好;杯體內置信號處理單元能根據用戶需求輸出相應風速信號，風向傳感器內部采用精密電位器，并選用低慣性輕金屬風向標響應風向，動態特性好。該產品具有量程大、線性好、抗雷擊能力強、觀測方便、穩定可靠等優點，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

技術參數

　　風速傳感器：

　　測量范圍：0～45m/s

　　0～70m/s

　　準 確 度：±(0.3+0.03V)m/s (V:風速)

　　分 辨 率：0.1m/s

　　啟動風速：≤0.8m/s

　　供電方式：DC 5V

　　DC 12V

　　DC 24V

　　其他

　　輸出形式：電流：4～20mA

　　電壓：0～5V

　　電壓：0～2.5V

　　RS485

　　其他

　　負載能力：電流型輸出阻抗≤600Ω

　　電壓型輸出阻抗≥1KΩ

　　工作環境：溫度-40℃～50℃

　　濕度≤100%RH

　　防護等級：IP45

　　線纜等級：額定電壓：300V 溫度等級：80℃

　　產品重量：130 g

　　產品功耗：50 mW

　　風向傳感器：

　　測量范圍：0～360°

　　分 辨 率：1°

　　準 確 度：±3°

　　啟動風速：≤0.5m/s

　　供電方式：DC 5V

　　DC 12V

　　DC 24V

　　其他

　　輸出形式：電流：4～20mA

　　電壓：0～5V

　　RS485

　　其他

　　負載能力：電流型輸出阻抗≤250Ω

　　電壓型輸出阻抗≥1KΩ

　　工作環境：溫度-40℃～50℃

　　濕度≤100%RH

　　防護等級：IP45

　　線纜等級：額定電壓：300V 溫度等級：80℃

　　產品重量：210 g

　　產品功耗：5.5 mW

計算公式

　　風速傳感器：

　　電流型(4~20mA)：

　　W = (I-4)×L/16(W：風速示值(m/s);I：電流信號(4-20mA);L：風速測量范圍(m/s))

　　電壓型( 0~5V):

　　W =V/5×L(W：風速示值(m/s);V：電壓信號(0-5V;L：風速測量范圍(m/s))

　　電壓型(0-2.5V):

　　W =V/2.5×L(W：風速示值(m/s);V：電壓信號(0-2.5V);L：風速測量范圍(m/s))

　　風向傳感器：

　　電壓型(0～5V輸出)：

　　D=360°×V / 5(D為風向示值，V為輸出電壓(V))

　　電流型(4～20mA輸出)：

　　D=360°×( I-4 ) / 16(D為風向示值，I為輸出電流(mA))

結構尺寸

接線方法

　　1、若配備本公司生產的采集器，直接使用傳感器線將傳感器與采集器上的相應接口相連即可。

　　2、若單獨購買變送器，變送器配套線纜線序分別為：

線顏色	輸出信號
	電壓型	電流型	通訊型
紅色	電源正	電源正	電源正
黑（綠）色	電源地	電源地	電源地
黃色	風速信號	風速信號	A+/TX
藍色	風向信號	風向信號	B-/RX

MODBUS-RTU通訊協議

一、串口格式

數據位 8位

停止位 1或2位

校驗位 無

波特率 9600  兩次通信間隔至少1000ms以上

二、通訊格式

【1】寫入設備地址

發送： 00 10 Adress CRC     （5個字節）

返回： 00 10 CRC   （4個字節）

說明： 1.讀寫地址命令的地址位必須是00。

              2. Adress為1個字節，范圍為0-255.

例如：發送00 10 01 BD C0

返回00 10 00 7C



【2】讀取設備地址

發送： 00 20 CRC  （4個字節）

返回： 00 20 Adress CRC     （5個字節）

說明： Adress為1個字節，范圍為0-255

例如： 發送 00 20 00 68

返回 00 20 01 A9 C0



【3】讀取實時數據

發送：Adress 03 00 00 00 02 XX XX

說明：如下圖所示：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
00  00	起始地址
00  02	讀取點數
XX XX	CRC校驗碼，前低后高

返回：Adress 03 04 XX XX YY YY XX XX

說明：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
04	讀單元字節
XX  XX	風速數據（前高后低）	十六進制
YY  YY	風向數據（前高后低）	十六進制
XX  XX	CRC校驗碼

　　風速，分辨率0.1m/s，風向，分辨率1°

　　計算CRC碼的步驟：

　　1、預置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器;

　　2、把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器;

　　3、把寄存器的內容右移一位(朝低位)，用0填補最高位，檢查最低位;

　　4、如果最低位為0：重復第3步(再次移位)

　　如果最低位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或;

　　5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理;

　　6、重復步驟2到步驟5，進行下一步8位數據的處理;

　　7、最后得到的CRC寄存器即為CRC碼;

　　8、將CRC結果放入信息幀時，將高低位交換，低位在前。

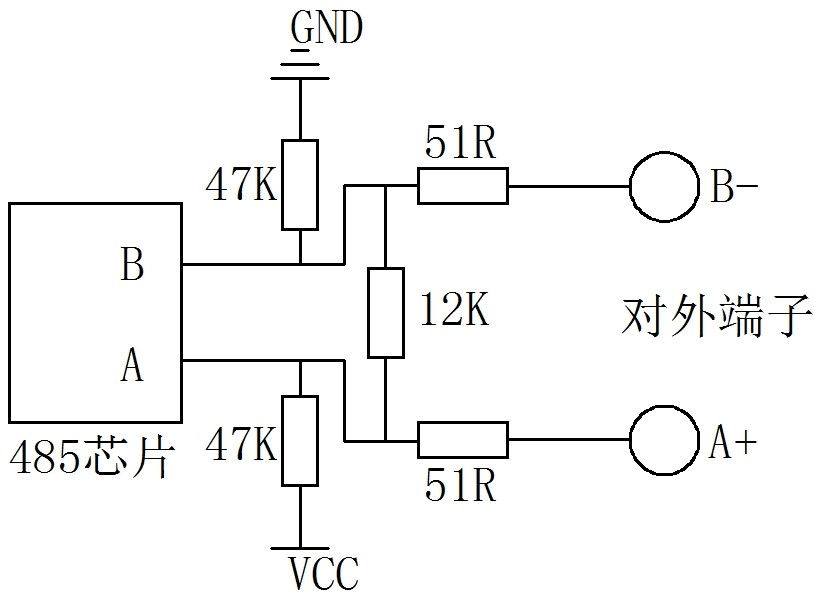

RS485電路

使用安裝

　　安裝傳感器時，請保證風向傳感器在上，風速傳感器在下，且保證傳感器與地面垂直方向安裝，風向傳感器上有一白色定南點，使用前，請參照隨產品附帶的指南針，將風向指南方向與地理南方保持一致。

注意事項

　　1、請檢查包裝是否完好，并核對產品型號是否與選型一致;

　　2、切勿帶電接線，接線完畢檢查無誤后方可通電;

　　3、使用時不要隨意改動產品出廠時已焊接好的元器件或導線;

　　4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品;

　　5、請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除

　　1、風向標旋轉不靈，遲滯大。可能因長期使用導致軸承內有異物或潤滑油用完。請將儀表油從傳感器的上軸承處注入或將傳感器寄回公司注油;

　　2、模擬輸出時，顯示儀表示值為0或不在量程以內。可能因接線問題導致采集器無法正確獲取信息。請檢查接線是否正確、牢固;

　　3、若不是上述原因，請與廠家聯系。

選型表

編號	供電 方式	輸出 信號	說明
S-GWSP-			一體化風速風向傳感器（變送器）
	5V-		5V供電
	12V-		12V供電
	24V-		24V供電
		V	0-5V
		V2	0-2.5V
		A1	4-20mA
		W2	RS485
例：S-GWSP-24V-W2:風速風向傳感器(變送器)24V供電，RS485輸出
