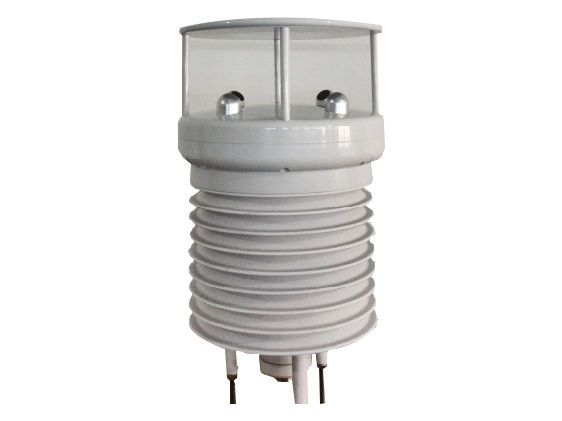

產品簡介

　　S-USTP超聲波一體化傳感器是一款全數字化檢測，高精度傳感器，是由超聲波風速風向傳感器、高精度數字溫度、濕度、氣壓集成，可準確、快速檢測出風速、風向、大氣溫度、大氣濕度及大氣壓力，內置信號處理單元能根據用戶需求輸出相應信號，高強度結構設計可在惡劣氣候環境中準確檢測，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

技術參數

風速                風向

測量范圍： 0～60m/s           0～360°

精    度：±0.3m/s            ±3°

分 辨 率： 0.01m/s             0.1°

溫度                濕度

測量范圍： -50～100℃          0～100%RH

準 確 度： ±0.2℃             ±2%RH

分 辨 率： 0.1℃              0.1%RH

氣壓

測量范圍： 500～1100hPa

準 確 度： ±1hPa

分 辨 率： 1hPa

供電方式：DC 12V

          DC 24V

          其他

輸出形式：電流：4～20mA

          RS485

          其他

負載電阻：電壓型：RL≥1K

          電流型：RL≤300Ω

工作溫度：-50℃～80℃

相對濕度：0～100%

接線方法

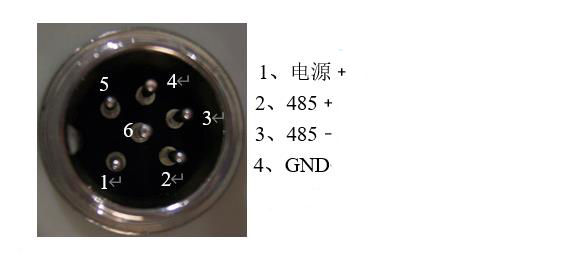

　　傳感器底部有一個6芯航空插頭，其針腳對應的管腳定義如圖所示。

　　(1)若配備本公司生產的采集器，直接使用傳感器線將傳感器與采集器上的相應接口相連即可。

　　(2)若單獨購買變送器，變送器配套線線序分別為：

線顏色	輸出信號
		電流型	通訊型
紅色		電源正	電源正
黑（綠）色		電源地	電源地
黃色		電流信號	A+/TX
藍色			B-/RX

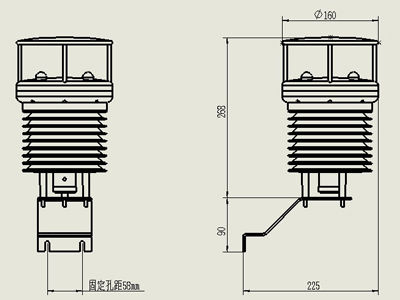

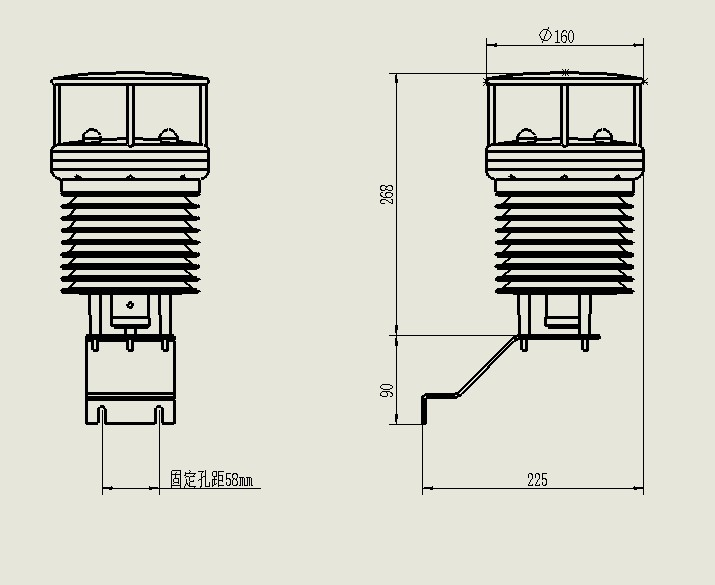

結構尺寸

MODBUS-RTU通訊協議

超聲波一體化傳感器和顯示器的485口通信協議采用Modbus通信協議傳感器和顯示器均作為從機

數據字節格式：

起始位     數據位       停止位

  1          8          1或2

波特率：9600

功能碼03：

   采用Modbus通信協議的03功能碼，讀取傳感器或顯示器的數值（1個數值）。

   主機的命令格式是從機地址、功能碼、起始地址、字節數及CRC碼。

   從機響應的命令格式是從機地址、功能碼、數據區及CRC碼。數據區的數據是十六進制碼、二個字節、高位在前。

序號	含義	偏移	字節數	說明
1	設備地址	0	1	設備唯一標識
2	操作碼(讀)	1	1	固定值0x03
3	寄存器起始編號	2	2	讀取的第一個寄存器編號
4	寄存器個數	4	2	讀取的最后一個寄存器編號-1
5	CRC16檢驗	6	2	低前高后

CRC碼都是二個字節，低位在前。



信息幀格式舉例：

A、     讀取超聲波風速風向數據（標準modbus協議）

地址為0x01，不能更改

客戶端發送：

 01 03 00 00 00 02 C4 0B

傳感器返回：

        01 03 04 XX XX YY YY CRC

序號	含義	偏移	字節數	說明
1	設備地址	0	1	設備唯一標識
2	操作碼(讀)	1	1	固定值0x03
3	數據長度	2	1	不含本字節
4	數據域	3	N	最多32個字節
5	CRC16檢驗	3+N	2	低前高后

此數據域有四個字節：

    XX XX：風速數據，高前低后；

       YY YY：風向數據，高前低后。

注：

        .取得的風速值是正常值的100倍，所以得到正常值要除以100，即精度為0.01。

B、     讀取溫濕度氣壓數據（標準modbus協議）

地址為0x02

1、讀取數據

主機呼：

  02  03  00  00  00  03  05  F8

代碼	功能定義	備注
02	站號（地址）
03	功能碼
00  00	起始地址
00  03	讀取的寄存器數
05  F8	CRC校驗碼，前低后高



從機答：

 02  03  06  TP TP  HU HU  PRE  PRE  CRC  CRC

代碼	功能定義	備注
02	站號（地址）
03	功能碼
06	讀單元字節
TP TP	溫度數據（前高后低）	十六進制(1位小數)
HU HU	濕度數據(前高后低)	十六進制(1位小數)
PRE PRE	氣壓數據（前高后低）	十六進制(1位小數)
CRC  CRC	CRC校驗碼	前低后高

　　上面04，XX等均為一個字節。數據為兩個字節，高位字節在前。每幀的開頭和結尾至少有3.5個字節時間的間隔。

　　計算CRC碼的步驟：

　　1、預置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器;

　　2、把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器;

　　3、把寄存器的內容右移一位(朝低位)，用0填補最高位，并檢查右移后的移出位;

　　4、如果最低位為0：重復第3步(再次移位)

　　如果最低位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或;

　　5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理;

　　6、重復步驟2到步驟5，進行下一步8位數據的處理;

　　7、最后得到的CRC寄存器即為CRC碼;

　　8、將CRC結果放入信息幀時，將高低位交換，低位在前。

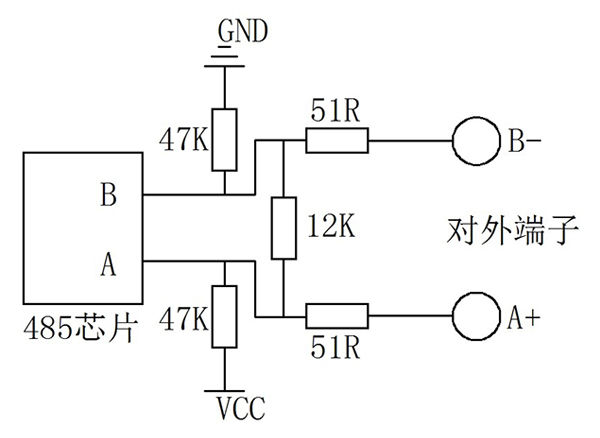

RS485電路

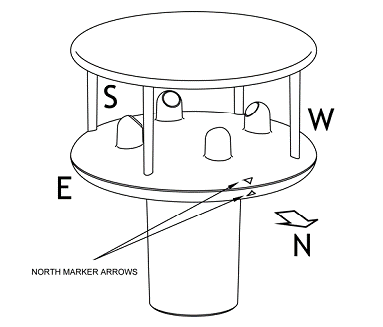

安裝方法
