產品簡介

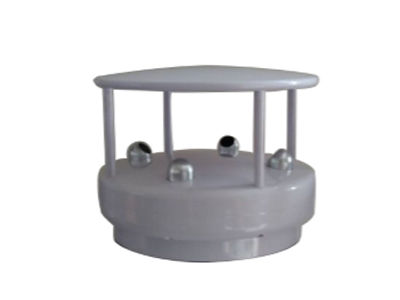

　　S-GUTSD超聲波風速風向傳感器是一款全數字化檢測，高精度傳感器，是由超聲波風速風向傳感器集成，可準確、快速檢測出風速、風向，內置信號處理單元能根據用戶需求輸出相應信號，具有結構輕巧緊湊、沒有移動部件，高強度結構設計可在惡劣氣候環境中準確檢測，超聲波風速風向準確而穩定的要素測量、低維護、開放式通訊協議等特點。

　　可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

技術參數

　　風速

　　測量范圍： 0～45m/s

　　精 度： ±0.5m/s

　　分 辨 率： 0.01m/s

　　風向

　　測量范圍：0～360°

　　精 度：±3°

　　分 辨 率：1°

　　供電方式：DC 12V

　　DC 24V

　　其他

　　輸出形式：RS485

　　其他

　　儀器線長：標配：5米

　　其他

　　負載電阻：電壓型：RL≥1K

　　電流型：RL≤300Ω

　　存儲溫度：-50℃～80℃

　　使用溫度：-40℃～60℃

　　相對濕度：0～100%

　　防護等級：IP66

接線方法

　　(1)若配備本公司生產的采集器，直接使用傳感器線將傳感器與采集器上的相應接口相連即可。

　　(2)若單獨購買變送器，變送器配套線線序分別為：

線顏色	輸出信號
	電壓型	電流型	通訊型
紅色	電源正	電源正	電源正
綠（黑）色	電源地	電源地	電源地
黃色	----	----	A+/TX
藍色	----	----	B-/RX
白色	風速信號	風速信號	----
黑色	風向信號	風向信號	----

MODBUS-RTU通訊協議

外部設備發送幀：

如 01 03 00 00 00 02 C4 0B

序號	含義	偏移	字節數	說明
1	設備地址	0	1	設備唯一標識
2	操作碼(讀)	1	1	固定值0x03
3	寄存器起始編號	2	2	讀取的第一個寄存器編號
4	寄存器數量	4	2	寄存器數量
5	CRC16檢驗	6	2	低前高后

設備地址：假定為0x01，有效范圍0-254，0為廣播地址。

操 作 碼：固定為0x03，即讀取操作，不支持其他操作。

起始編號：值為0x00。

結束編號：值為0x02。

氣象站返回?cái)?shù)據幀：

如 01 03 04 WS WS WD WD CRC

序號	含義	偏移	字節數	說明
1	設備地址	0	1	設備唯一標識
2	操作碼(讀)	1	1	固定值0x03
3	數據長度	2	1	不含本字節
4	數據域	3	N	最多4個字節
5	CRC16檢驗	3+N	2	低前高后

數據長度：不含本身，僅表示數據域的字節數量。最大4，最小0。

數據長度 = （結束編號 – 起始編號）*2

WS,WS代表風速，高位在前，兩位小數點

WD,WD代表風向，高位在前

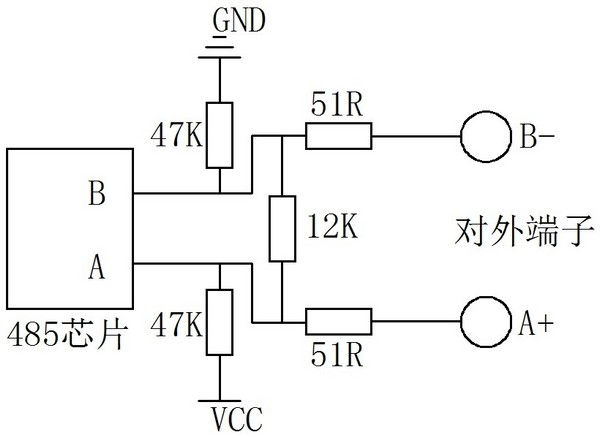

RS485電路

使用安裝

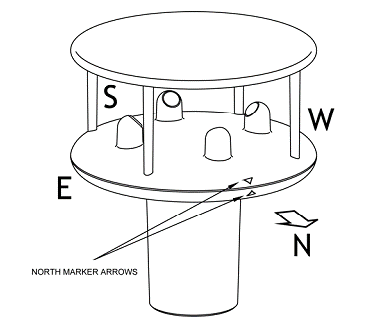

　　傳感器底座上有可轉動調節的安裝孔，安裝傳感器時，要保證超聲波風速風向傳感器的指北方向與地理北方保持一致。

注意事項

　　1、請檢查包裝是否完好，并核對產品型號是否與選型一致;

　　2、切勿帶電接線，接線完畢檢查無誤后方可通電;

　　3、傳感器線長會影響產品輸出信號，使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€(xiàn)，若有更改需求，請與廠商聯系;

　　4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品;

　　5、請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除

等級	名稱	陸地地面物體特征	風速(米/秒)
0	無風	靜，煙直上	0～0.2
1	軟風	煙能表示風向，樹葉略有搖動	0.3～1.5
2	輕風	人面感覺有風，樹葉微動	1.6～3.3
3	微風	樹葉及小枝搖動不息，旗子展開，高的草搖動不息	3.4～5.4
4	和風	能吹起地面灰塵和紙張,樹枝動搖，高的草呈波浪起伏	5.5～7.9
5	清勁風	有葉的小樹搖擺，內陸的水面有小波，高的草波浪起伏明顯	8.0～10.7
6	強風	大樹枝搖動，電線呼呼有聲，撐傘困難，高的草不時傾伏于地	10.8～13.8
7	疾風	全樹搖動，大樹枝彎下來，迎風步行感覺不便	13.9～17.l
8	大風	可折毀小樹枝，人迎風前行感覺阻力很大	17.2～20.7
9	烈風	草房遭受破壞，屋瓦被掀起，大樹枝可折斷。	20.8～24.4
10	狂風	樹木可被吹倒，一般建筑物遭破壞	24.5～28.4
11	暴風	大樹可被吹倒，一般建筑物遭嚴重破壞	28.5～32.6
12	颶風	陸上絕少，其催毀力極大	>32.6

　　1、檢測輸出時，顯示儀表示值為0或不在量程以?xún)?nèi)。檢查超聲波風速風向是否有外物遮擋，可能因接線問題導致采集器無法正確獲取信息。請檢查接線是否正確、牢固;

　　2、若不是上述原因，請與廠家聯系。

選型表

編號	供電 方式	輸出 信號	說明
S-GUSD-			超聲波風速風向傳感器（變送器）
	12V-		12V供電
	24V-		24V供電
	YV-		其它供電
		W2	RS485
例如：S-GUSD-5V-V:超聲波風速風向傳感器（變送器）5V供電，0-5V輸出
