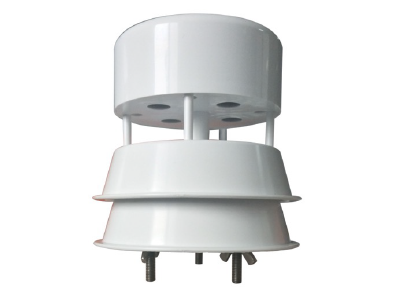

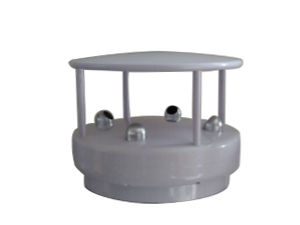

超聲波風速風向傳感器是一款迷你型全數字化傳感器，高度集成超聲波風速、風向傳感器，體積小巧，集成度高，質量輕，堅固耐用。本產品沒有任何移動部件，不需要現場維護和校準，可準確、快速檢測出現場環境的風速、風向值，高強度結構設計可在惡劣環境中準確檢測，可廣泛用于氣象、環境、環保、交通運輸、智慧城市、工業檢測等領域。
    超聲波風速風向傳感器測量超聲波從N傳感器到S傳感器傳輸的時間，并與S傳感器到N傳感器傳輸的時間相比較。同理，比較超聲波從W到E的時間和E到W的時間。（N=北，S=南，E=東，W=西）例如，如果風從北面吹來，超聲波從N到S的時間就會比從S到N的時間短，而從W到E和從E到W的傳輸時間卻是一樣的。通過計算超聲波在兩點之間的傳輸的時間差，就可以計算出風的速度和方向。這種計算方法與其它因素如溫度沒有關系。



	風速	風向
測量范圍	0～40m/s	0～359°
精    度	±0.5m/s （低風速）	±3°（低風速）
分 辨 率	0.01m/s	1°


供電電壓：12V DC
輸出信號：RS485（標準Modbus-RTU協議）
通訊波特率：9600
外殼材質：ABS工程塑料
操作溫度：－40℃～70℃
存儲溫度：－50℃～80℃
工作濕度：0～100%RH

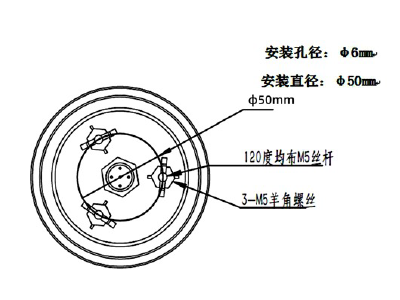

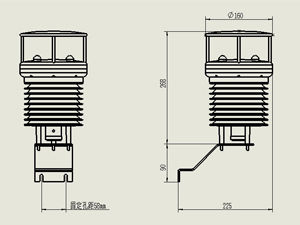

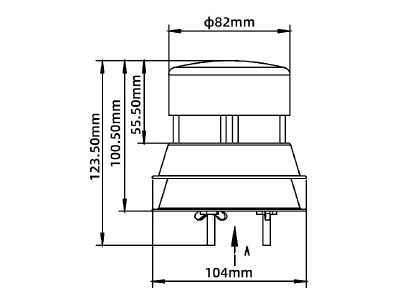

外觀尺寸：詳見規格圖
整體重量：0.6Kg
防護等級：IP65
整體功耗：0.2W

RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

修改地址

例如：將地址改為02，主機→從機


固定字符	功能碼	新地址	CRC16低	CRC16高
0X00	0X10	0X02	0XFD	0XC1


若傳感器接收正確，返回以下數據，從機→主機


固定字符	功能碼	CRC16低	CRC16高
0X00	0X10	0X00	0X7C


讀取設備地址

主機→從機

固定字符	功能碼	CRC16低	CRC16高
0X00	0X20	0X00	0X68


若傳感器接收正確，返回以下數據，從機→主機


固定字符	功能碼	地址	CRC16低	CRC16高
0X00	0X20	0X01	0XA9	0XC0


 查詢數據

查詢傳感器（地址為1）的數據（風速，風向），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X02	0XC4	0X0B


若傳感器接收正確，返回以下數據，從機→主機


地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	寄存器1數據高	寄存器1數據低	CRC16低	CRC16高
0X01	0X03	0X04	0X01	0X23	0X00	0XAB	0X4B	0XBA
			風速：2.91m/s		風向：171°





風力等級	風的名稱	風速（m/s）	（km/h）	陸地現象	海面狀態
0	無風	0~0.2	小于1	靜，煙直上	平靜如鏡
1	軟風	0.3~1.5	1~5	煙能表示風向，但風向標不能轉動	微浪
2	軟風	1.6~3.3	6~11	人面感覺有風，樹葉有微響，風向標能轉動	小浪
3	微風	3.4~5.4	12~19	樹葉及微枝擺動不息，旗幟展開	小浪
4	和風	5.5~7.9	20~28	能吹起地面灰塵和紙張，樹的小枝微動	輕浪
5	清勁風	8.0~10.7	29~38	有葉的小樹枝搖擺，內陸水面有小波	中浪
6	強風	10.8~13.8	39~49	大樹枝擺動，電線呼呼有聲，舉傘困難	大浪
7	疾風	13.9~17.1	50~61	全樹搖動，迎風步行感覺不便	巨浪
8	大風	17.2~20.7	62~74	微枝折毀，人向前行感覺阻力甚大	猛浪
9	烈風	20.8~24.4	75~88	建筑物有損壞（煙囪頂部及屋頂瓦片移動）	狂濤
10	狂風	24.5~28.4	89~102	陸上少見，見時可使樹木拔起將建筑物損壞嚴重	狂濤
11	暴風	28.5~32.6	103~117	陸上很少，有則必有重大損毀	非凡現象
12	颶風	32.7~36.9	118~133	陸上絕少，其摧毀力極大	非凡現象
13	颶風	37.0~41.4	134~149	陸上絕少，其摧毀力極大	非凡現象
14	颶風	41.5~46.1	150~166	陸上絕少，其摧毀力極大	非凡現象
15	颶風	46.2~50.9	167~183	陸上絕少，其摧毀力極大	非凡現象
16	颶風	51.0~56.0	184~201	陸上絕少，其摧毀力極大	非凡現象
17	颶風	56.1~61.2	202~220	陸上絕少，其摧毀力極大	非凡現象
