產品簡介

　　S-GWIN風速傳感器(變送器)采用傳統三風杯風速傳感器結構，風杯選用碳纖維材料，強度高，啟動好;杯體內置信號處理單元能根據用戶需求輸出相應風速信號，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

技術參數

　　測量范圍：0～45m/s

　　0～70m/s

　　準 確 度：±(0.3+0.03V)m/s (V:風速)

　　分 辨 率：0.1m/s

　　啟動風速：≤0.5m/s

　　供電方式：DC 5V

　　DC 12V

　　DC 24V

　　其他

　　輸出形式：脈沖：脈沖信號

　　電流：4～20mA

　　電壓：0～5V

　　電壓：0～2.5V

　　RS485

　　其他

　　儀器線長：標配：2.5米

　　其他

　　負載能力：電流型輸出阻抗≤600Ω

　　電壓型輸出阻抗≥1KΩ

　　工作環境：溫度-40℃～50℃

　　濕度≤100%RH

　　防護等級：IP45

　　線纜等級：額定電壓：300V 溫度等級：80℃

　　產品重量：130 g

　　產品功耗：50 mW

計算公式

　　脈沖型：

　　W =0; (f = 0)

　　W =0.1+0.0875×f(f≠ 0)(W：風速示值(m/s);f：脈沖信號頻率)

　　電流型(4~20mA)：

　　W = (I-4)×L/16(W：風速示值(m/s);I：電流信號(4-20mA);L：風速測量范圍(m/s))

　　電壓型( 0~5V):

　　W =V/5×L(W：風速示值(m/s);V：電壓信號(0-5V;L：風速測量范圍(m/s))

　　電壓型(0-2.5V):

　　W =V/2.5×L(W：風速示值(m/s);V：電壓信號(0-2.5V);L：風速測量范圍(m/s))

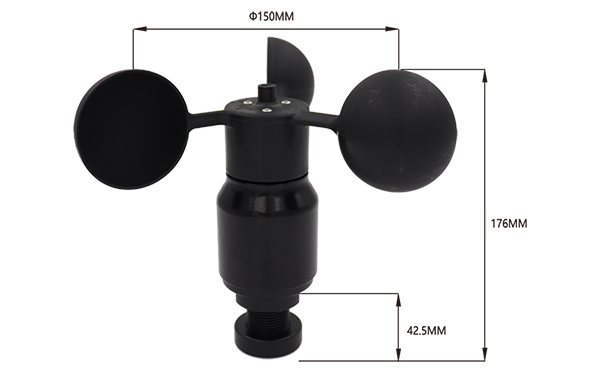

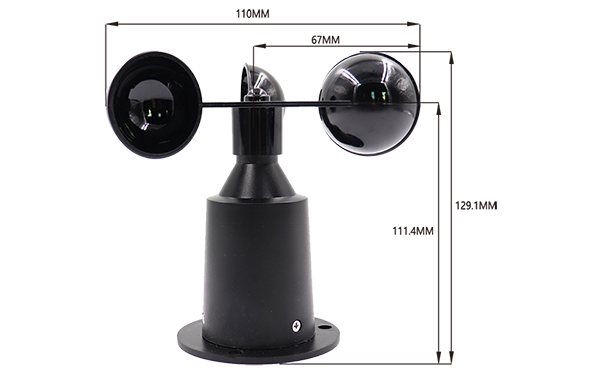

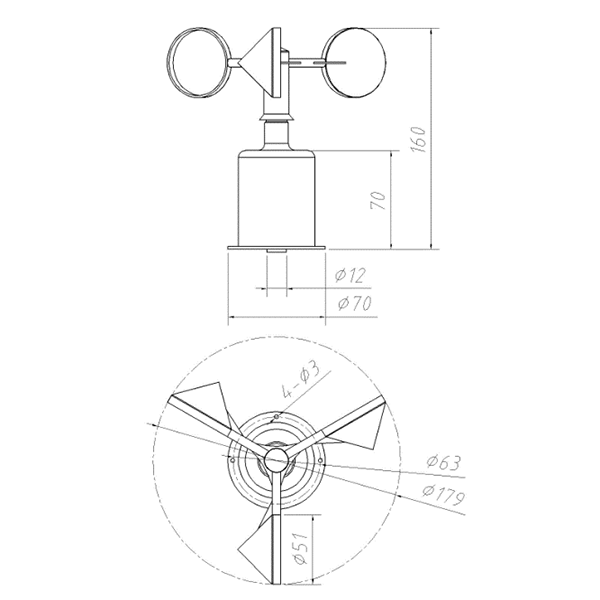

結構尺寸

接線方法

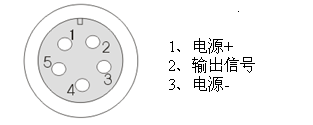

　　傳感器底部有一個5芯航空插頭，其針腳對應的管腳定義如圖所示。

　　(1)若配備本公司生產的氣象站，直接使用傳感器線將傳感器與氣象站上的相應接口相連即可。

　　(2)若單獨購買變送器，變送器配套線線序分別為：

線顏色	輸出信號
	電壓型	電流型	通訊型
紅色	電源正	電源正	電源正
黑（綠）色	電源地	電源地	電源地
黃色	電壓信號	電流信號	A+/TX
藍色			B-/RX

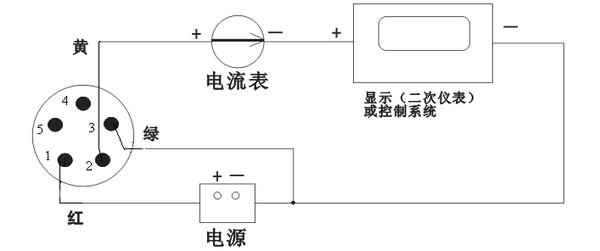

　　(3)脈沖電壓、電流兩種輸出接線方式：

MODBUS-RTU通訊協議

一、串口格式

數據位 8位

停止位 1或2位

校驗位 無

波特率 9600  兩次通信間隔至少1000ms以上

二、通訊格式

【1】寫入設備地址

發送： 00 10 Adress CRC     （5個字節）

返回： 00 10 CRC   （4個字節）

說明： 1.讀寫地址命令的地址位必須是00。

              2. Adress為1個字節，范圍為0-255.

例如：發送00 10 01 BD C0

返回00 10 00 7C

【2】讀取設備地址

發送： 00 20 CRC  （4個字節）

返回： 00 20 Adress CRC     （5個字節）

說明： Adress為1個字節，范圍為0-255

例如： 發送 00 20 00 68

返回 00 20 01 A9 C0

【3】讀取實時數據

發送：Adress 03 00 00 00 01 XX XX

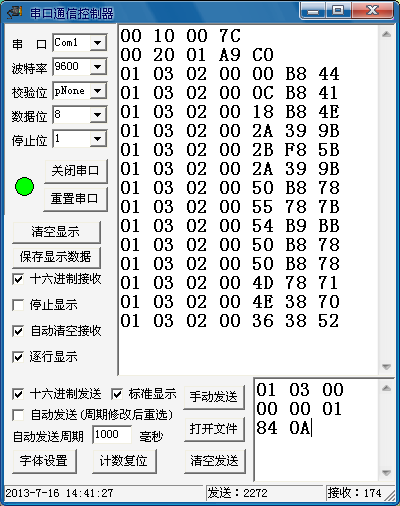

說明：如下圖所示：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
00  00	起始地址
00  01	讀取點數
XX XX	CRC校驗碼，前低后高

 返回：Adress 03 02 XX XX XX XX

說明：

代碼	功能定義	備注
Adress	站號（地址）
03	功能碼
02	讀單元字節
XX  XX	數據（前高后低）	十六進制
XX  XX	CRC校驗碼

　　計算CRC碼的步驟：

　　1、預置16位寄存器為十六進制FFFF(即全為1)。稱此寄存器為CRC寄存器;

　　2、把第一個8位數據與16位CRC寄存器的低位相異或，把結果放于CRC寄存器;

　　3、把寄存器的內容右移一位(朝低位)，用0填補最高位，檢查最低位;

　　4、如果最低位為0：重復第3步(再次移位)

　　如果最低位為1：CRC寄存器與多項式A001(1010 0000 0000 0001)進行異或;

　　5、重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理;

　　6、重復步驟2到步驟5，進行下一步8位數據的處理;

　　7、最后得到的CRC寄存器即為CRC碼;

　　8、將CRC結果放入信息幀時，將高低位交換，低位在前。

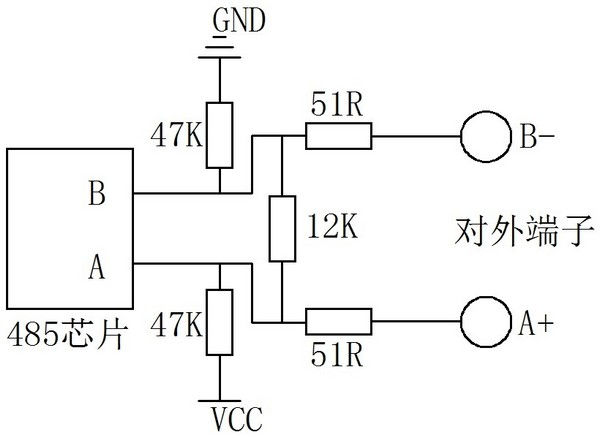

RS485電路

注意事項

　　1、請檢查包裝是否完好，并核對產品型號是否與選型一致;

　　2、切勿帶電接線，接線完畢檢查無誤后方可通電;

　　3、傳感器線長會影響產品輸出信號，使用時不要隨意改動產品出廠時已焊接好的元器件或?qū)Ь€，若有更改需求，請與廠商聯系;

　　4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品;

　　5、請保存好檢定證書和合格證，維修時隨同產品一同返回。

故障排除

　　1、風桿旋轉不靈，遲滯大。因長期使用導致軸承內有異物或潤滑油用完。請將儀表油從傳感器的上軸承處注入或?qū)鞲衅骷幕毓咀⒂?

　　2、模擬輸出時，顯示儀表示值為0或不在量程以內。可能因接線問題導致采集儀無法正確獲取信息。請檢查接線是否正確、牢固;

　　3、若不是上述原因，請與廠家聯系。

選型表

編號	供電 方式	輸出 信號	說明
S-GWIN-			風速傳感器 （變送器）
	5V-		5V供電
	12V-		12V供電
	24V-		24V供電
		V	0-5V
		V2	0-2.5V
		A1	4-20mA
		W2	RS485
		M	脈沖
例如：S-GWIN-5V-M:風速傳感器（變送器）5V供電，脈沖輸出

附表：風力(風速)等級表

等級	名稱	陸地地面物體特征	風速(米/秒)
0	無風	靜，煙直上	0～0.2
1	軟風	煙能表示風向，樹葉略有搖動	0.3～1.5
2	輕風	人面感覺有風，樹葉微動	1.6～3.3
3	微風	樹葉及小枝搖動不息，旗子展開，高的草搖動不息	3.4～5.4
4	和風	能吹起地面灰塵和紙張,樹枝動搖，高的草呈波浪起伏	5.5～7.9
5	清勁風	有葉的小樹搖擺，內陸的水面有小波，高的草波浪起伏明顯	8.0～10.7
6	強風	大樹枝搖動，電線呼呼有聲，撐傘困難，高的草不時傾伏于地	10.8～13.8
7	疾風	全樹搖動，大樹枝彎下來，迎風步行感覺不便	13.9～17.l
8	大風	可折毀小樹枝，人迎風前行感覺阻力很大	17.2～20.7
9	烈風	草房遭受破壞，屋瓦被掀起，大樹枝可折斷。	20.8～24.4
10	狂風	樹木可被吹倒，一般建筑物遭破壞	24.5～28.4
11	暴風	大樹可被吹倒，一般建筑物遭嚴重破壞	28.5～32.6
12	颶風	陸上絕少，其催毀力極大	>32.6
