概述

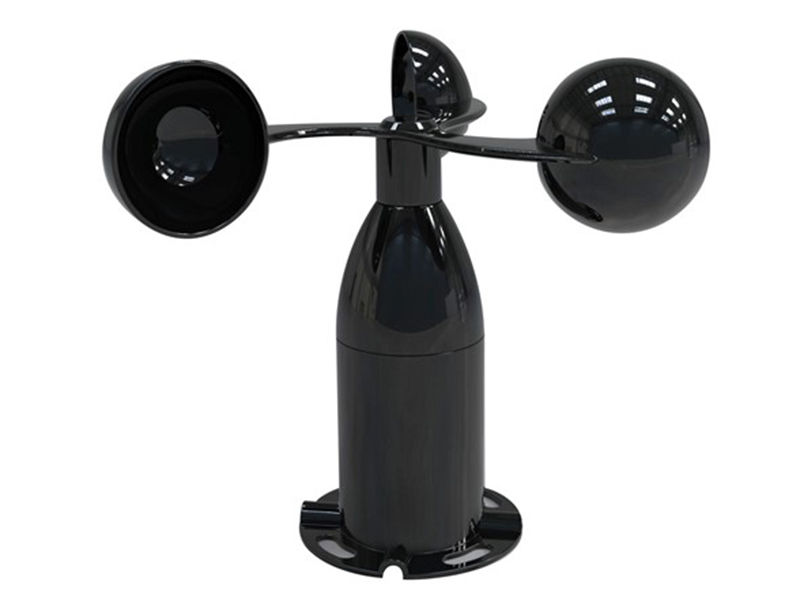

三杯式風速傳感器是我公司自主研發、生產的一款風速測量儀器，傳感器殼體采用鋁制材料，尺寸公差甚小，具用高耐候性、高強度、防腐蝕和防水性。內部集成光電轉換機構、工業微電腦處理器、標準電流發生器、電流驅動器等。
電路PCB采用軍工級A級材料，確保了測量參數和電氣性能的穩定；電子元件均采用進口工業級芯片，使得整體具有極可靠的抗電磁干擾能力，能保證主機在－30℃～75℃，濕度5%～95%RH（不結露）范圍內均能正常工作。
產品升級后輸出信號多樣，有線輸出包含：模擬信號（電壓、電流）、數字信號RS485；無線輸出包含：LoRa、藍牙、WIFI、GPRS、4G、NB-lOT、CAT-1，無線輸出除LoRa、藍牙外，其他四種形式均可實現連接智慧云平臺，可實現智能終端數據的監測與管理。


2

特點


（1）本傳感器體積小巧化設計，測量精度高。
（2）響應速度快，互換性好。
（3）真正實現低成本、低價格、高性能。
（4）法蘭安裝方式，可以實現下出線，側出線，簡單方便。
（5）數據傳輸效率高，性能可靠，確保正常工作。
（6）電源適應范圍寬，數據信息線性度好，信號傳輸距離長。
（7）具有風速和風級兩個參數，數據可靠。


3

適用范圍


本產品廣泛應用于溫室、環境保護、氣象站、工程機械、船舶、碼頭、養殖等環境的風速測量。


4

產品資料


4.1 技術參數
測量范圍：0～30m/s；0～50m/s；0～60m/s；（其他量程也可定做）
啟動風速：≤0.3m/s
準 確 度：±（0.3＋0.03V）m/s
輸出信號：A：電壓信號（0～2V，0～5V，0～10V三者選一）
          B：4～20mA（電流環）
          C：RS485（標準Modbus-RTU協議，設備默認地址：01）
供電電壓：5～24V DC（當輸出信號為0～2V，RS485時）
12～24V DC（當輸出信號為0～5V，0～10V，4～20mA時）
穩定時間：＜1秒
響應時間：＜1秒
工作溫度：－30℃～70℃
工作濕度：≤100%RH
儲存溫度：－30℃～70℃
儲存濕度：≤100%RH
電纜規格：2米3線制（模擬信號）；2米4線制（RS485）（電纜長度可選）

4.2 電流信號的阻抗要求


供電電壓	9V	12V	20V	24V
最大阻抗	125Ω	250Ω	500Ω	>500Ω



5

使用方法

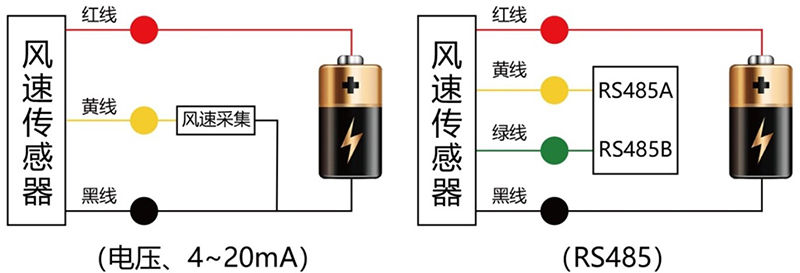

風速傳感器可連接各種載有差分輸入的數據采集器，數據采集卡，遠程數據采集模塊等設備，接線說明如下圖：

6

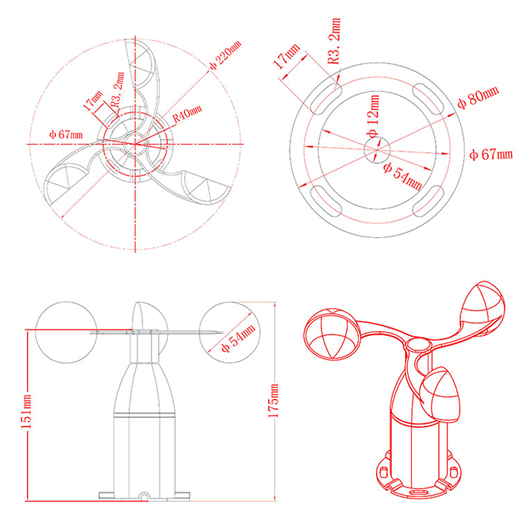

外形規格

7

數據轉換方法


V：采集器采集到的電壓值，單位：V；
A：采集器采集到的電流值，單位：mA；


輸出信號	各個量程的數據轉換方法
	0～30m/s	0～60m/s
0～2V DC	風速＝15*V	風速＝30*V
0～5V DC	風速＝6*V	風速＝12*V
0～10V DC	風速＝3*V	風速＝6*V
4～20mA	風速＝1.875*A－7.5	風速＝3.75*A－15
脈沖	一個脈沖代表1m/s

RS485信號（默認地址01）：
標準Modbus-RTU協議，波特率：9600；校驗位：無；數據位：8；停止位：1

7.1 修改地址

例如：將地址為1的傳感器改地址為2，主機→從機


原地址	功能碼	起始寄存器高	起始寄存器低	起始地址高	起始地址低	CRC16低	CRC16高
0X01	0X06	0X00	0X30	0X00	0X02	0X08	0X04


若傳感器接收正確，數據按原路返回。

備注：如果忘記傳感器的原地址，可以使用廣播地址0XFE代替，使用0XFE時主機只能接一個從機，且返回地址仍為原地址，可以作為地址查詢的方法。

7.2 查詢數據

查詢傳感器（地址為1）的數據（風速，風級），主機→從機


地址	功能碼	起始寄存器地址高	起始寄存器地址低	寄存器長度高	寄存器長度低	CRC16低	CRC16高
0X01	0X03	0X00	0X00	0X00	0X02	0XC4	0X0B


若傳感器接收正確，返回以下數據，從機→主機


地址	功能碼	數據長度	寄存器0數據高	寄存器0數據低	寄存器1數據高	寄存器1數據低	CRC16低	CRC16高
0X01	0X03	0X04	0X00	0X24	0X00	0X03	0XFA	0X39
			風速：3.6 m/s		風級：3級



8

風力等級表



風力等級	風的名稱	風速（m/s）	（km/h）	陸地現象	海面狀態
0	無風	0~0.2	小于1	靜，煙直上	平靜如鏡
1	軟風	0.3~1.5	1~5	煙能表示風向，但風向標不能轉動	微浪
2	軟風	1.6~3.3	6~11	人面感覺有風，樹葉有微響，風向標能轉動	小浪
3	微風	3.4~5.4	12~19	樹葉及微枝擺動不息，旗幟展開	小浪
4	和風	5.5~7.9	20~28	能吹起地面灰塵和紙張，樹的小枝微動	輕浪
5	清勁風	8.0~10.7	29~38	有葉的小樹枝搖擺，內陸水面有小波	中浪
6	強風	10.8~13.8	39~49	大樹枝擺動，電線呼呼有聲，舉傘困難	大浪
7	疾風	13.9~17.1	50~61	全樹搖動，迎風步行感覺不便	巨浪
8	大風	17.2~20.7	62~74	微枝折毀，人向前行感覺阻力甚大	猛浪
9	烈風	20.8~24.4	75~88	建筑物有損壞（煙囪頂部及屋頂瓦片移動）	狂濤
10	狂風	24.5~28.4	89~102	陸上少見，見時可使樹木拔起將建筑物損壞嚴重。	狂濤
11	暴風	28.5~32.6	103~117	陸上很少，有則必有重大損毀	非凡現象
12	颶風	32.7~36.9	118~133	陸上絕少，其摧毀力極大	非凡現象
13	颶風	37.0~41.4	134~149	陸上絕少，其摧毀力極大	非凡現象
14	颶風	41.5~46.1	150~166	陸上絕少，其摧毀力極大	非凡現象
15	颶風	46.2~50.9	167~183	陸上絕少，其摧毀力極大	非凡現象
16	颶風	51.0~56.0	184~201	陸上絕少，其摧毀力極大	非凡現象
17	颶風	56.1~61.2	202~220	陸上絕少，其摧毀力極大	非凡現象



9

使用上的注意事項


（1）請檢查包裝是否完好，并核對傳感器型號和規格是否與您選購的產品相符。
（2）不能帶電接線，接完線檢查無誤后方可通電。
（3）用戶在使用時不要改動本產品出廠時已焊好的元器件和已接好的導線。
（4）傳感器屬于精密器件，用戶在使用時請不要自行拆卸，以免造成產品的損壞。
（5）避免粘性粒子進入傳感器內部，防潮濕，以免影響測量性能。


10

產品保修


本產品保修期為一年。從發貨之日算起，十二個月內，因傳感器質量問題（非人為損壞）而引起的故障，本公司負責免費維修或更換，超過保修期后只收成本費。
