方案需求

雷達水位計傳感器監測河流，湖泊，潮汐海水庫和水庫的水位。適用于由于腐蝕，污染，與洪水有關的水位采集，戶外不方便接線的區域安裝使用。發射短微波脈沖，然后測量脈沖發射和返回之間的經過時間來測量。以幾納米為單位測量幾米距離的運行時間。因此，需要特殊的時間轉換程序才能準確地測量這些短時間段。經過時間測量用于計算傳感器和目標之間的距離（例如，水，谷物，漿液）。然后可以使用距離值來確定介質的深度。非接觸式測量，可以快速安裝，并在必要時輕松移動，并且它們幾乎不需要維護。可使用傳輸設備遠程采集數據，可使用太陽能供電，無需繁雜布線即可在液位需要監測的區域采集數據。

技術部署

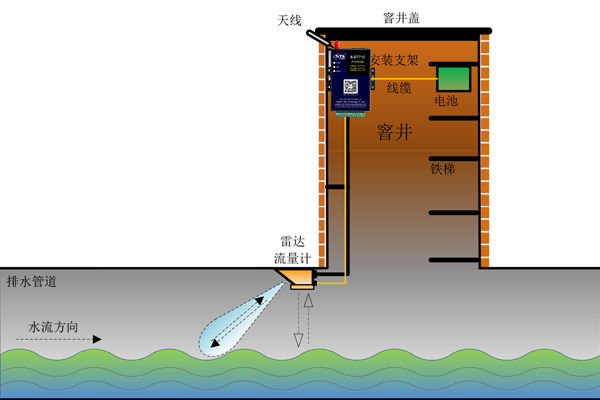

脈沖雷達液位變送器基于直接測量傳輸到被測河流表面并從其反射的微波脈沖的運行時間來提供水位測量。采用RS485雙線信號傳輸，供電低功耗戶外使用安全。RS485接口可與欣仰邦4G DTU用485線連接，在DTU中插入4G sim卡，232轉USB連接電腦，打開配置工具，在DTU配置工具中設置服務器地址和端口。服務器端口監聽即可收到數據，根據傳感器協議解析即可。如平臺開發以modbus標準，傳感器也支持modbus，那整個解析過程將會更簡單。實現遠程對戶外，對液位、水域水位進行監測管理，DTU和傳感器工業級戶外使用設計都可采用太陽能供電。因此雷達水位計可用于一些最具挑戰性的水位應用。

方案優點

DTU RS485總線接入，可多設備接入，支持RS232接口；

兼容性強，可接入水質五參數設備，多傳感器同用一網關；

安裝在水域岸邊，測量框架或“延伸臂”上安裝，根據地形調整安裝支架；

安裝簡單，價格低廉，無需昂貴的安裝程序；

低功耗的電源供電使設備能夠在最偏遠的地區獨立運行；

非接觸式測量原理，不受淤泥累積或碎屑造成的損壞；

無線傳輸，避免拉線麻煩，安裝即可使用，遠程無人值守；

鐵殼外觀的高級工業要求，危險區域及苛刻環境下應用；
