方案需求

雷達流量計主要用于江河、渠道流量的實地測量。是一款非接觸測河道、渠道的流速、水位、流量一體式的流量監測設備。如今，流量測驗有流速面積法、建筑物法、稀釋法等多類方法，流速面積法是使用尤其廣泛。其基本原理是通過橫斷面上單元面積的流量是該面積與水流速度(流速)的乘積。主要使用在環境比較惡劣的自然河道或者水流沖擊較大的不適合安裝接觸式測流產品的場合。因此在部署戶外環境，也是需要無線來提供數據采集和傳輸。實現遠程對數據的觀測，統計和異常預警。

技術部署

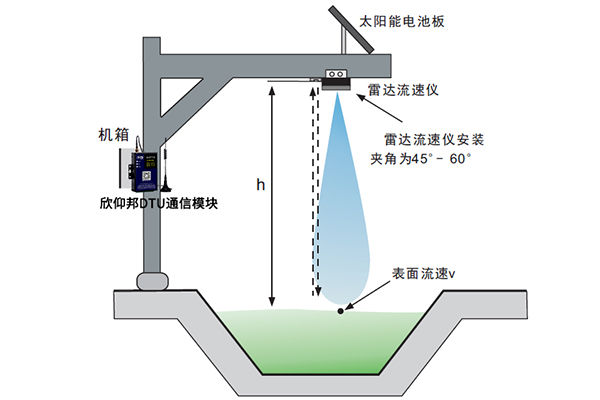

雷達流量計傳感器根據測的液位，雷達流量計結合斷面幾何參數，自動算出斷面面積，進而根據流速面積法公式，求得流量。最后，將液位、斷面平均流蘇、流量數據通過RS485串口傳送至欣仰邦DTU，由DTU通過4G物聯網卡網絡傳輸至控制服務器中心軟件平臺。監控中心通過web即可對設備進行配置和狀態查看。 支持多種工作模式（包括自報式、查詢/應 答式、兼容式等），最大限度降低功耗，數據預警功能，可實現采集、控制功能。一般河流等水域監測不單單是使用流量計，還會對水質五參數或者水位進行監測，雷達流量計和與其他傳感器進行RS485總線并聯一起，多傳感器一起接入欣仰邦DTU，平臺在服務器端口對DTU的ID進行識別，針對DTU底下傳感器的地址和協議進行解析。

方案優點

低功耗寬電壓接入，5-35V的傳感器及DTU電源接入，可太陽能供電；

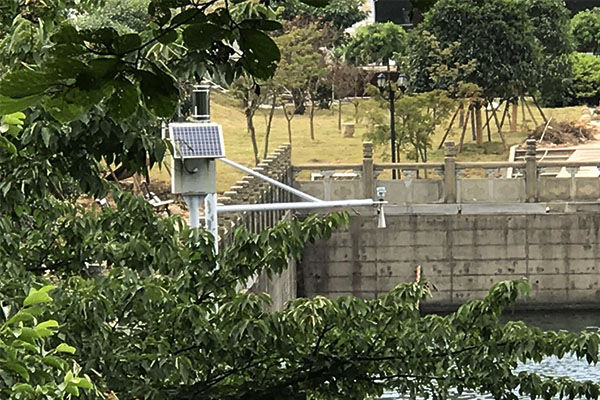

立桿安裝只需要太陽能板及安裝箱配件即可；

Modbus國際標準協議，兼容性高，快速接入平臺解析；

Web網頁即可查看數據，賬號密碼登錄，無需自己開發平臺；

主流協議MQTT或私有協議平臺也可接入，適用大部分已開發平臺；

可對接PLC，實現PLC控制及PLC遠程數據與服務器雙向通信；

水利閘門及各傳感器一起485統一接入，一套通信模塊DTU全部搞定；

可配合現場監控設備一起采集傳輸，實現視頻網口及串口RS485/RS232/422等一起接入；
