產品簡介
S-CGTS型墑情監測儀采用FDR原理，根據監測儀發出的電磁波在不同介電系數物質中的頻率變化測得各土層的濕度，利用高精度數字溫度傳感器，測量各土層溫度。默認同時測量10cm、20cm、30cm、40cm土層的溫度和濕度，適用于具有代表性土壤的長期不間斷監測；可內置DTU及鋰電池，可提供RS485輸出，還可以通過GPRS無線網絡傳輸數據至物聯網數據平臺，實時用電腦和手機查看數據，方便快捷，極大的滿足了各方面使用的需求。
本土壤溫濕度監測儀具有輕巧、便于安裝、使用方便、測量準確等諸多優點。該儀器采用精密傳感器及智能芯片，由土壤水分傳感器、土壤溫度傳感器、太陽能供電及傳輸裝置組成。
目前，產品廣泛用于農業、林業、環境保護、水利、氣象等行業部門的環境信息監測和采集，同時還應用于節水灌溉、花卉園藝、草地牧場、土壤速測、植物培養、溫室控制、精細農業等，以滿足科研、生產、教學等相關工作需求。
產品特點
Ø  具備多深度水分、溫度變化測量能力，標準節點：10cm、20cm、30cm、40cm深度，實時監測，快捷方便；
Ø  可根據不同的應用場合，定制深度不同、配置不同的產品；
Ø  采用特殊定制PVC塑料管，可防老化，更耐土壤中酸堿鹽的腐蝕；
Ø  用環氧樹脂做為密封材料，可長期浸泡水中而不會發生滲漏；
Ø  測量精度高，性能可靠，受土壤土質影響較小，適用于各種土質；
Ø  具有電源線、地線、信號線多向防誤接保護；
Ø  根據需求支持RS485數字輸出，以及GPRS無線網絡數據傳輸；
Ø  不同供電方案：DC12~24V直流供電；太陽能供電，內置長效鋰電池持續供電，供電能力設計一次充滿可持續30天（主動上報模式，1小時上報1次）；
Ø  免現場設置和校正設計，現場隨時安裝隨時使用；
Ø  免費互聯網云平臺服務，支持隨時隨地登陸云平臺查看及分析相應的數據；
Ø  采用抗沖擊包裝，運輸存儲更安全；
Ø  具有休眠喚醒；
欣仰邦土壤管式傳感器優勢：
1、 測量精度高：FDR原理，準確度高。FDR是頻域反射計的英文縮寫，是對應TDR來說的。FDR的理論是基于土壤介電譜最優頻段來開發設備的方法。傳統傳感器是電容傳感器的原理。方法不嚴格對應。FDR更關注于特定頻率的介電譜。而電容法是通過震蕩電路獲取電容值。(A.土壤水分實驗室測量精度：±2%，野外測量精度：±2.5%，濕度分辨率：0.1%；B.溫度測量范圍：-40℃～80℃，測量精度±0.5℃，溫度分辨率：0.1℃；C.EC測量范圍：0~20mS/cm，分辨率：10us/cm；精度：±3%;)
2、 多層分開，不互相干擾：具備多深度水分、溫度變化測量能力。
3、 不同深度標準節點：10cm、20cm、30cm、40cm深度快捷方便；
4、 獨立裝配設計：可定制3-7層深度監測；
5、 防老化：特殊定制PVC塑料管，更耐土壤中酸堿鹽的腐蝕；
6、 壽命長：用環氧樹脂做為密封材料，可長期浸泡水中而不會發生滲漏；
7、 應用場景廣泛：受土壤土質影響較小，適用于各種土質；
8、 向防誤接保護：具有電源線、地線、信號線多向防誤接保護；
9、 拓展性好：支持RS485數字輸出，支持選配內置GPRS無線網絡數據傳輸；
10、   不同供電方案：DC12~24V直流供電；太陽能供電；
11、   免現場設置和校正設計，現場隨時安裝隨時使用；

技術參數
1)   土壤水分（體積含水量）測量范圍：干土～水分飽和土，實驗室測量精度：±2%，野外測量精度：±2.5%，濕度分辨率：0.1%；
2)   溫度測量范圍：-40℃～80℃，測量精度±0.5℃，溫度分辨率：0.1℃；
3)   EC測量范圍：0~20mS/cm，分辨率：10us/cm；精度：±3%;
4)   供電方式：可選配適配器DC12~24V寬電壓供電或者內置鋰電池供電；
5)   通訊方式: RS485通訊，MODBUS通訊協議，（波特率9600可設，地址0-255可設）；GPRS無線通訊；
6)   接線方式：RS485輸出4線制，電源正、電源負、485+、485-；
7)   響應時間：通電后3s內進行響應；
8)   穩定時間：通電后約10s進入穩定過程；

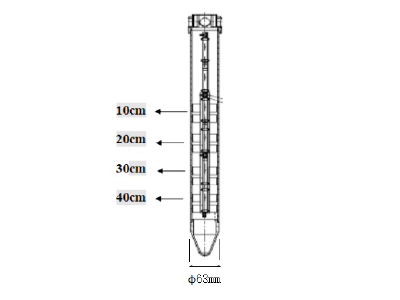

9)   外形尺寸：?63mm，長度隨傳感器的測量深度而不同，標準長度約1000mm；
10)  傳感器測量原理：FDR頻域反射法；
11)  功耗：靜態時功耗小于10mA，采樣時的功耗70 mA；
12)  工作環境：一40℃～80℃；0-100%RH；
13)  平均無故障時間：≥25000h；
14)  感應范圍：99％是從管子外部10cm以內的范圍讀取；
15)  外殼防護等級：用環氧樹脂做為密封材料，地面部分：IP67；地面以下：IP68；
接線方法

線顏色	線定義
紅色	電源正
黑色	電源地
黃色	485+
藍色	485-
