產品簡介

　　墑情監測儀采用FDR原理，根據監測儀發出的電磁波在不同介電系數物質中的頻率變化測得各土層的濕度，利用高精度數字溫度傳感器，測量各土層溫度。默認同時測量10cm、20cm、30cm、40cm土層的溫度和濕度，適用于具有代表性土壤的長期不間斷監測;可內置RTU及鋰電池，可提供RS485輸出，還可以通過GPRS無線網絡傳輸數據至物聯網數據平臺，實時用電腦和手機查看數據，方便快捷，極大的滿足了各方面使用的需求。

　　本土壤溫濕度監測儀具有輕巧、便于安裝、使用方便、測量準確等諸多優點。該儀器采用精密傳感器及智能芯片，由土壤水分傳感器、土壤溫度傳感器、太陽能供電及傳輸裝置組成。

　　目前，產品廣泛用于農業、林業、環境保護、水利、氣象等行業部門的環境信息監測和采集，同時還應用于節水灌溉、花卉園藝、草地牧場、土壤速測、植物培養、溫室控制、精細農業等，以滿足科研、生產、教學等相關工作需求。

安裝選址

　　1、測站位置選擇

　　墑情監測站(點)應具有代表性，能夠代表主要作物和所在區域的典型土壤，采集的指標能夠反映當?shù)貙?shí)際情況。

　　應根據當?shù)氐耐寥李愋?、種植結構和地形地貌條件，綜合確定墑情監測站(點)的布設。因此，原則上應選取區域內種植作物和土壤類別代表面積最大的代表性地塊，土壤和地形條件變化大的地區，還應考慮地形地貌條件和信息傳輸?shù)男盘?hào)要求，盡量選取地形平坦的代表性地塊。

　　監測設施需設置在具有代表性地塊的一側，以減少對耕作的影響;傳感器需設置在耕作區的土層里，其周圍應設立相應的地面標志或簡易保護欄桿，防止耕種時碰撞、破壞，但不能設置圍墻或?qū)嶓w圍欄，避免埋設儀器所在的地塊與周圍地塊相隔離而失去代表性。

　　選擇在GSM/GPRS 等信號強、能夠正常地準確發送數據短信信息的地塊建站。

　　墑情監測站的選擇和建設，重點考慮放在雨養旱作農業區，避開水田灌區建站。

　　站址應盡量遠離樹林、高大建筑物、道路(鐵路)、河流、水庫和大型渠道，避免信號遮擋及水源地的影響。

　　2、安裝位置選擇

　　墑情監測的代表性地塊應根據其地貌、土壤、氣象和水文地質條件以及種植作物的代表性選定。按照《土壤墑情監測規范》有關要求：

　　監測站(點)應布置在距代表性地塊邊緣、路邊20m 左右且平整的地塊，應避開低洼易積水的地方，且同溝漕和供水渠道保持50m 以上的距離，避免溝渠水側滲對土壤含水量產生影響。

　　山丘區代表性地塊，其面積應大于1 畝，并應設在坡面比降較小而面積較大的地塊中，不應設在溝底和坡度大的地塊;平原區代表性地塊，其面積應大于10 畝，并設在平整且不易積水的地塊。為保持墑情監測資料的一致性和連續性，監測位置應相對穩定，一經確定不得隨意改變。

 監測儀安裝方法

　　1、工具準備

　　灌漿取土鉆(或鐵鍬)、泥漿攪拌容器、泥鏟、活動扳手等;

　　2、設備檢查

　　(1)外包裝檢查：有無破損;

　　(2)設備及配件是否齊全;

　　(3)設備(一體化墑情儀、太陽能板及支架)外型有無損壞;

　　(4)設備上電檢查。

序號	名稱	單位	數量	備注
1	一體化墑情儀	套	1
2	灌漿取土鉆	套	1	根據需求提供，灌漿鉆
3	10W太陽能板及支架	套	1
4	設備箱	副	1	可選項
5	Web網頁賬號及密碼	份	1
6	裝箱單	份	1
7	產品說明書	份	1
8	合格證	份	1

　　3、安裝前準備

　　(1)一體化墑情儀在安裝前對內置鋰電池進行5～6小時充電，以保證設備運行供電;

　　(2)地塊選址;

　　(3)設備和工具齊全;

　　(4)設備正常性檢查;

　　(5)保證PDA或手機處于聯網狀態，以便現場數據查詢;

　　(6)安裝前請仔細閱讀“產品使用說明書”;

　　4、安裝注意事項

　　(1)打孔應垂直向下;

　　(2)孔深在安裝深度的基礎上再增加5cm，以保證安裝底部有足夠的空間壓縮空氣;

　　(3)鉆孔適合的深度;

　　(4)嚴禁用重物敲打墑情儀;

　　(5)確認墑情儀開關按鈕打開，儀器在工作;

　　5、安裝過程

　　安裝步驟:

　　(1)灌漿的目的：

　　讓安裝后的一體化墑情儀與土壤更緊密結合無縫隙，以保證測量數據更準確。因灌漿的泥漿含水量較高與實際的土壤含水量不符，需等一至二天后灌漿基本凝固后，方可采用自動測量數據。

　　(2)準備工具

　　灌漿取土鉆(或鐵鍬)、泥漿攪拌容器、泥鏟。

　　(3)步驟

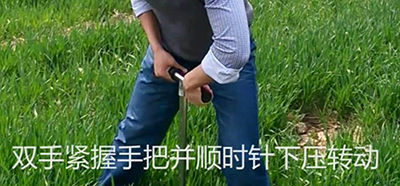

　　(a)先用取土鉆打孔，雙手緊握手把并順時針下壓轉動;如圖1所示。

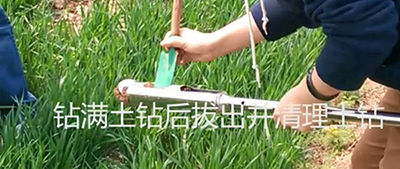

　　(b)鉆滿土鉆后拔出并清理土鉆，重復此過程直至符合深度

　　圖2 清理土鉆圖

　　(c)避免渣土掉落孔中;

　　(d)重復鉆到適合的尺寸為止;

　　(e)將傳感器放入到已經打好的孔洞中，放入、取出應順利。如果不順利，請?jiān)儆萌⊥零@將不順利的地方掛擴一下孔;

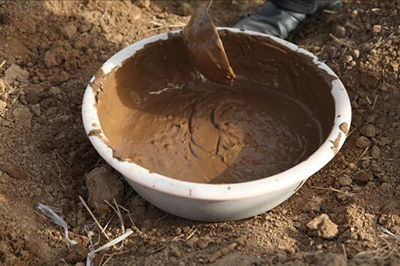

　　(f)準備好泥漿，泥漿不能太稀也不能太稠，請以圖3為參考

　　圖3 泥漿示意圖

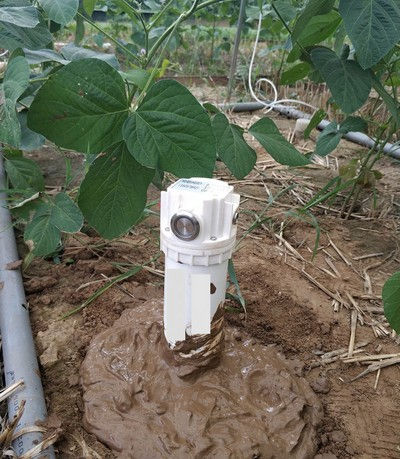

　　(g)將泥漿倒入孔洞中，大約到孔洞的一半，然后將傳感器插入孔洞中，左右旋轉傳感器，讓泥漿在傳感器周圍均勻分布。一邊旋轉一邊向下插入，如果在此過程中，傳感器向下插入有阻尼，表明泥漿中有空氣，此時應上下移動傳感器并左右旋轉，將空氣排出。

　　圖4安裝傳感器

　　(h)當傳感器安裝到合適的深度時(地平面和傳感器的0cm點在一個水平面上)，安裝孔周圍會累集溢出的一些泥漿，此時安裝完成。(注意泥漿一定要溢出，才能將空洞內部的空氣全部排出來)

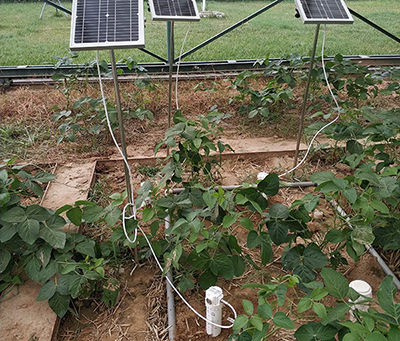

　　(j)安裝過程中請將太陽能板傾斜約45°角對準南方，讓其最大程度的接受太陽光的照射，等支架安裝完畢后，將太陽能板連接線上的防水插頭與墑情儀上的電源數據接口連接;

　　圖5 太陽能板安裝示意圖

　　(k)設備安裝完畢后，按下墑情儀上的按鈕，當按鈕凹下去時表示通電工作了。

　　(l)用PDA或手機登陸數據平臺，檢查墑情儀安裝后數據是否上傳，如果數據正常上傳證明安裝成功。

注意事項和故障排除

　　1、使用前請認真閱讀本說明書，確保傳感器安裝正確，供電正確，配置正確;

　　2、防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用，請勿進行冷、熱沖擊;

　　3、儀器屬于精密器件，用戶在使用時請不要自行拆卸以免損壞產品;

　　4、請保存好相應合格證和說明文件，維修時隨同產品一同返回。
