產品簡介
車載冷鏈集裝箱溫度監控系統是一種集環境數據采集、存儲、傳輸和管理于一體的無人值守的環境采集系統，它在冷鏈配送領域都有廣泛的用途。
本采集儀可采集多種環境傳感器參數，同時監測溫度、濕度、雨量、風速、風向、氣壓、輻射、亮度、水質、水位等諸多環境要素。環境數據采集儀具有定時環境數據采集、環境數據存儲、環境數據定時上報和標準通信功能。系統內置FLASH存儲芯片可存儲環境數據，多種通訊接口可以方便的與計算機建立有線通訊連接，5G無線通訊模塊（兼容4G/3G）可實現環境設備與計算機監控中心的遠程無線連接。

基本配置（溫濕度監控主機）

供電電壓	DC 12-24V
通訊方式	RS485、以太網/4G/MQTT
通訊協議	標準MODBUS協議+xmsiyb雙協議
波特率	9600
工作溫度	-40-80℃
工作濕度	0-95%RH
模擬采集通道	10路模擬量采集通道，默認4-20mA電流輸入
RS485接口	兩路RS485通訊接口，一路用于外接傳感器；另一路備用，用于其它設備通訊等
以太網/GPRS	默認配置以太網通訊，可選GPRS通訊，兩種方式二選一
數據存儲	支持本地8Mbit flash存儲
LED指示燈	一個電源指示，一個工作狀態指示，一個以太網或GPRS通訊指示
存儲溫度	-60-85℃
存儲濕度	0-100%RH
外殼材質	鋁合金氧化發黑
防護等級	IP65

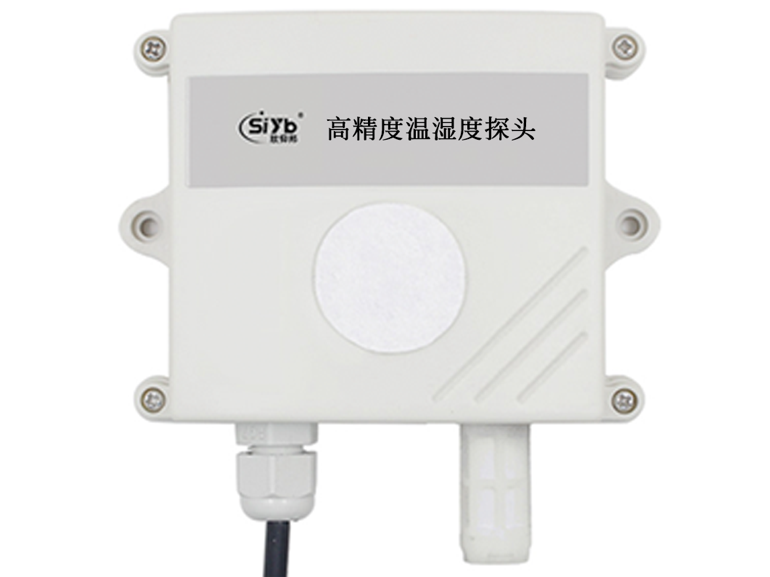

溫濕度探頭技術參數：
溫度                         濕度
測量范圍： -80～100℃         0～100%RH
準確度： ±0.1℃             ±1%RH
分辨率： 0.1℃              0.1%RH

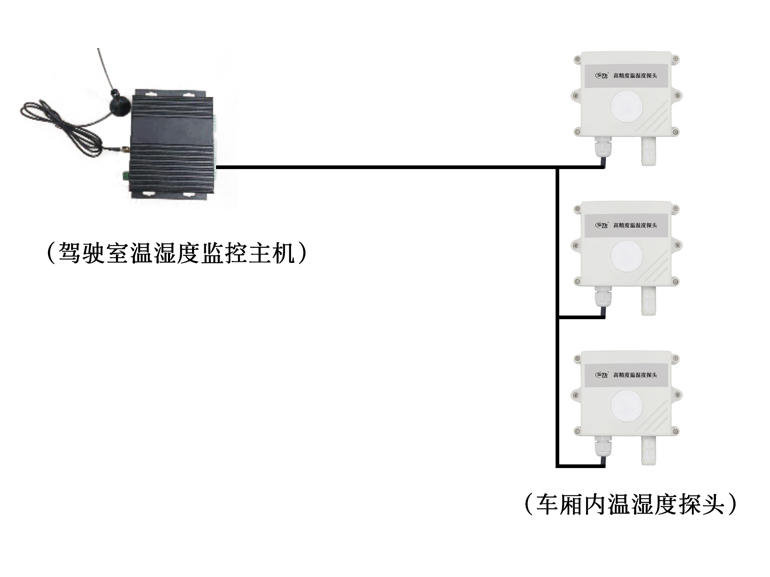

（車廂內探頭掛壁安裝）

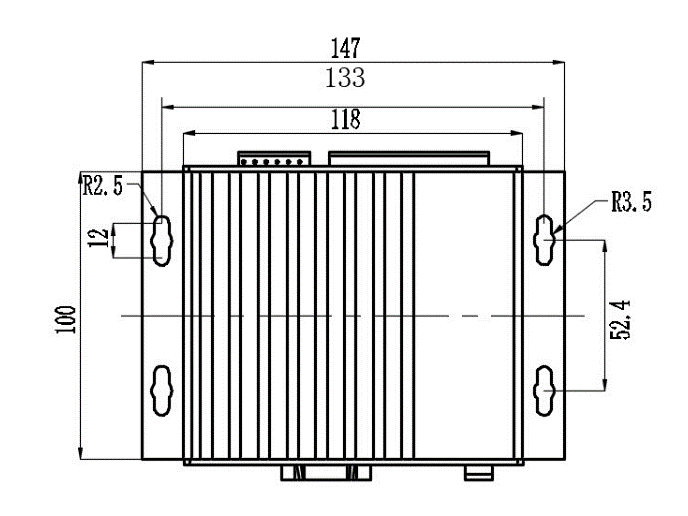

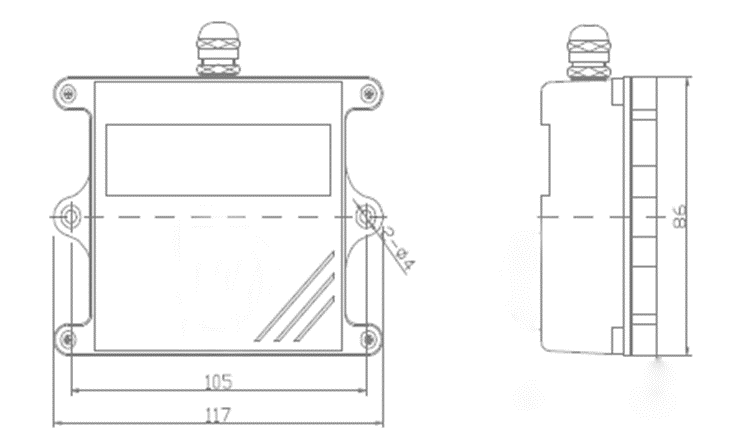

外觀尺寸

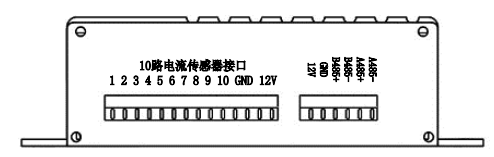

接口說明

接口詳細說明：

端子	接口	功能	信號類型
12P接線端子	1	模擬信號輸入通道1	4-20mA
	2	模擬信號輸入通道2	4-20mA
	3	模擬信號輸入通道3	4-20mA
	4	模擬信號輸入通道4	4-20mA
	5	模擬信號輸入通道5	4-20mA
	6	模擬信號輸入通道6	4-20mA
	7	模擬信號輸入通道7	4-20mA
	8	模擬信號輸入通道8	4-20mA
	9	模擬信號輸入通道9	4-20mA
	10	模擬信號輸入通道10	4-20mA
	GND	傳感器供電輸出負極
	12V	傳感器供電輸出正極
6P接線端子	12V	RS485設備供電正極
	GND	RS485設備供電負極
	B485+	預留B485+
	B485-	預留B485-
	A485+	通訊A485+
	A485-	通訊A485-

網線接口	默認以太網接口	可選配GPRS或4G
RS232通訊接口	內部測試用
通訊狀態指示燈	燈閃爍，代表通訊狀態；燈滅，代表通訊結束；
工作狀態指示燈	燈閃爍，代表設備在正常工作；燈滅，代表設備工作異常；
電源指示燈	燈亮，代表設備已經正常供電；燈滅，代表設備沒有正常供電；
12V	設備供電輸入正極	12-24V DC
GND	設備供電輸入負極

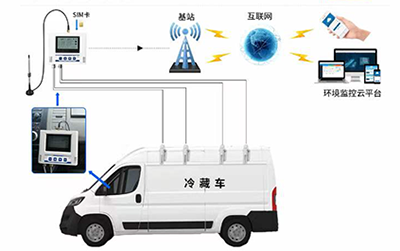

遠程聯網監控軟件手機/電腦

物聯網云監測平臺基于物聯網及云計算技術，能夠為用戶提供多終端（PC端、Web物聯網瀏覽終端、手機客戶端等）數據瀏覽功能，同時提供監測設備遠程交互、數據處理、儲存、統計、分析、報警、信息發布等服務。該平臺以集中式分區化的方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過這種方式，用戶可以不受時間、地點限制對監控目標進行實時監控、管理和接收報警信息。完善的用戶登錄管理方式，支持用戶名、密碼登錄，既方便又安全；

通訊協議
1、讀氣象站地址
發送：00 20 00 68 （4字節）
00為廣播地址，在地址未知的情況下也可以通訊
返回：00 20 Add CRC16 （5字節）

2、寫氣象站地址
發送：00 10 00 81 Add CRC16 （7字節）
例如
發送：00 10 00 81 01 81 50
返回：00 10 01 BD C0 （5字節）

讀取實時環境數據

發送：Add 03 00 00 CRC16 （6字節）
返回：01 03 00 40 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 7F FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 6B DA (70字節）
返回數據格式說明：

序號	含義	偏移	字節數	說明	備注
1	地址域	0	1	地址(0x01)	0x01
2	操作碼	1	1	僅讀(0x03)	0x03
3	數據長度域	2	2	0x00 0x40	高前低后
4	數據域	4	2	通道1	0x7FFF(無效/未接)
		6	2	通道2
		8	2	通道3
		10	2	通道4
		12	2	通道5
		14	2	通道6
		16	2	通道7
		18	2	通道8
		20	2	通道9
		22	2	通道10
		24	2	通道11
		26	2	通道12
		28	2	通道13
		30	2	通道14
		32	2	通道15
		34	2	通道16
5	保留	36	1
		37	1
		38	1
		39	1
		40	1
		41	1
		42	1
		43	1
		44	1
		45	1
		46	1
		47	1
		48	1
		49	1
		50	1
		51	1
		52	1
		53	1
		54	1
		55	1
		56	1
		57	1
		58	1
		59	1
		60	1
		61	1
		62	1
		63	1
		64	1
		65	1
		66	1
		67	1
6	校驗域	68	2	低前高后	0x6B 0xDA

4、讀取系統參數配置
發送：Add 03 00 20 CRC16 （6個字節）
例如
發送：01 03 00 20 F0 00
返回：01 03 00 08 0B 08 1F 0B 00 0A 01 01 98 E0 （14字節）
返回數據說明：

序號	含義	偏移	字節數	說明	備注
1	地址域	0	1	地址(0x01)	0x01
2	操作碼	1	1	讀(0x03)	0x03
3	數據長度域	2	2	0x00 0x08	高前低后
4	數據域	4	1	年	0B(2011年)
		5	1	月	08(8月)
		6	1	日	1F (31日)
		7	1	時	0B(12點/24小時制)
		8	1	分	00(00分鐘)
		9	1	存儲間隔	10(分鐘)
		10	1	語言類型0/1	1-英語/0-中文
		11	1	設備地址	01(0x01-0xFE)
5	校驗域	12	2	低前高后	0x98 0xE0

5、讀取采集儀用戶ID
發送：Add 03 00 60 00 04 CRC16 （8字節）
返回:Add 03 00 60 xx xx xx xx CRC16
例如
發送：01 03 00 60 00 04 44 17
返回：01 03 00 60 00 04 0E 06 0C 01 82 DD （12字節）
返回數據說明：

序號	含義	偏移	字節數	說明	備注
1	地址域	0	1	地址(0x01)	0x01
2	操作碼	1	1	讀(0x03)	0x03
3	命令碼	2	2	0x00 0x60	高前低后
4	數據長度	4	2	0x00 0x04	表示返回的有效數據是4個字節
5	設備編號	6	4	0x0E 0x06 0x0C 0x01	即十進制14 06 12 01,拼接而成就是14061201
6	CRC16	10	2	0x82 0xDD	低前高后

6、寫采集儀ID命令
發送：Add 10 00 60 00 04 xx xx xx xx CRC16 （12字節）
返回：Add 10 00 60 00 04 CRC16（8字節）
例如
發送：01 10 00 60 00 04 0F 09 18 01 65 12
返回: 01 10 00 60 00 04 C1 D4
發送數據說明：

序號	含義	偏移	字節數	說明	備注
1	地址域	0	1	地址(0x01)	0x01
2	操作碼	1	1	寫(0x10)	0x10
3	命令碼	2	2	0x00 0x60	高前低后
4	數據長度	4	2	0x00 0x04	表示要發送4個字節的數據
5	要寫入的設備編號	6	4	0x0F 0x09 0x18 0x01	即10進制15 09 24 01,即寫入的設備編號為15092401
6	CRC16	10	2	0x65 0x12	低前高后

7、寫入系統參數配置
發送：Add 10 00 20 00 04 XX XX XX XX XX XX XX XX CRC16 (17字節)
例如
發送：01 10 00 20 00 04 08 0B 08 1F 0B 00 10 00 01 98 1D (17字節)
返回：01 10 00 20 00 04 C0 00 （8個字節）
發送數據說明：

序號	含義	偏移	字節數	說明	備注
1	地址域	0	1	地址(0x01)	0x01
2	操作碼	1	1	寫(0x10)	0x10
3	命令碼	2	2	0x00 0x20	高前低后
4	寄存器數量	4	2	0x00 0x04	高前低后
5	數據長度	6	1	0x08	8個數據字節
6	數據域	7	1	0B	0B(2011年)
		8	1	08	08(8月)
		9	1	1F	1F (31日)
		10	1	0B	0B(12點/24小時制)
		11	1	00	00(00分鐘)
		12	1	10	存儲間隔16(分鐘)
		13	1	00	1-英語/0-中文
		14	1	01	地址
7	校驗域	15	2	0x98 0x1D	低前高后

8、復位采集儀
發送：01 80 01 80 （4字節）
無返回
