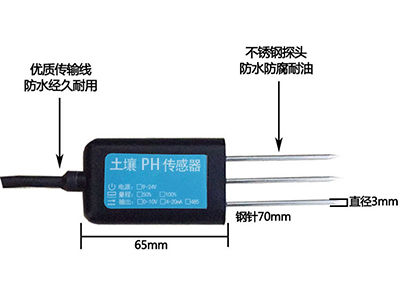

土壤監測PH RS485傳感器廣泛適用于土壤酸堿度檢測、污水處理等需要PH值監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。
功能特點
本產品探頭采用PH電極，信號穩定，精度高。具有測量范圍寬、線形度好、防水性能好、使用方便、便于安裝、傳輸距離遠等特點。
主要參數
| 參數名稱 | 參數內容 |
| 直流供電（默認） | 12-24V DC |
| 耗電 | ≤0.15W（@12V DC , 25℃） |
| 測量精度 | ±0.5pH |
| PH測量范圍 | 3-10pH |
| 長期穩定性 | ≤5%/y |
| 輸出信號 | RS485輸出(Mondbus協議) |
| 工作溫度 | 0-65℃ |
| 響應速度 | ≤15s |

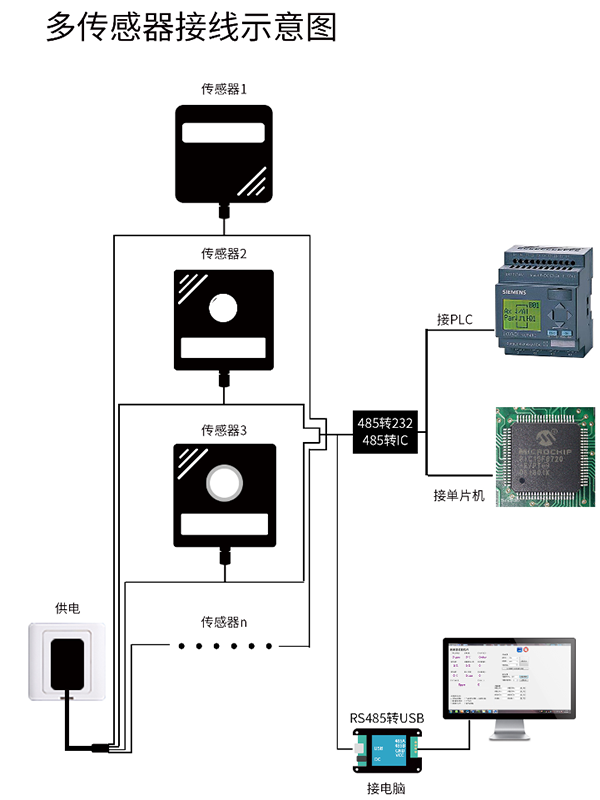

系統框架圖
本傳感器可以連接單獨使用，首先使用12V直流電源供電，設備可以直接連接帶有485接口的PLC，可以通過485接口芯片連接單片機。通過后文指定的modbus協議對單片機和PLC進行編程即可配合傳感器使用。同時使用USB轉485即可與電腦連接，使用我公司提供的傳感器配置工具進行配置和測試。
硬件連接
設備安裝前檢查
安裝設備前請檢查設備清單：
| 名稱 | 數量 |
| 高精度傳感器 | 1臺 |
| 12V防水電源 | 1臺（選配） |
| USB轉485設備 | 1臺（選配） |
| 保修卡/合格證 | 1份 |
接口說明
寬電壓電源輸入12-24V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。
| 線色 | 說明 | |
| 電源 | 棕色 | 電源正（12-24V DC） |
| 黑色 | 電源負 | |
| 通信 | 黃(灰)色 | 485-A |
| 藍色 | 485-B |
注意事項：
請注意不要接錯線序，錯誤的接線會導致設備燒毀。
出廠默認提供0.6米長線材 ，客戶可根據需要按需延長線材或者順次接線。
注意在某些出廠批次中可能提供的線序中沒有黃色線，此時灰色線等價替換黃色線作用。
安裝說明
請注意以下防范事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成PH測量不準確。
2、安裝在環境穩定的區域,避免直接光照,遠離窗口及空調、暖氣等設備,避免直對窗口、房門。
配置軟件安裝及使用
我司提供配套的“傳感器監控軟件”，可以方便的使用電腦讀取傳感器的參數，同時靈活的修改傳感器的設備ID和地址。
傳感器接入電腦

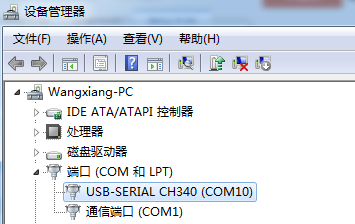

將傳感器通過USB轉485正確的連接電腦并提供供電后，可以在電腦中看到正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口）。
如果在設備管理器中沒有發現COM口，則意味您沒有插入U(xiǎn)SB轉485或者沒有正確安裝驅動，請聯系技術人員取得幫助。
傳感器監控軟件的使用

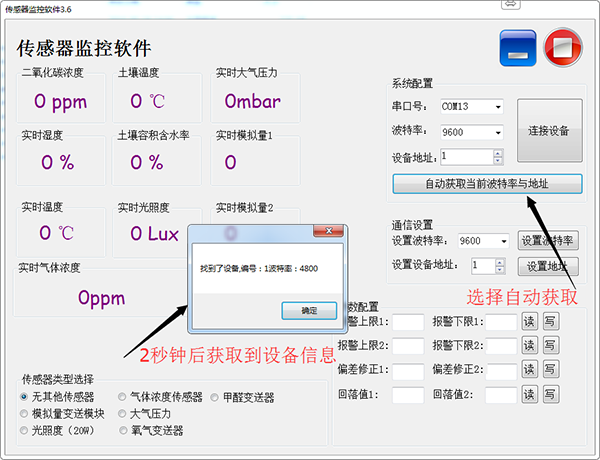

配置界面如圖所示，首先獲取到串口號并選擇正確的串口，然后單擊自動獲取當前波特率和地址即可自動探測到當前485總線上的所有設備和波特率。請注意，使用軟件自動獲取時需要保證485總線上只有一個傳感器。
如果您的設備是氣體濃度傳感器，則請?jiān)趥鞲衅黝?lèi)型處選擇“氣體濃度傳感器”，甲醛傳感器選擇“甲醛變送器”，模擬量變送器選擇“模擬量變送模塊”，大氣壓傳感器選擇“大氣壓力傳感器”，光照度傳感器選擇“光照度20W”，氧氣傳感器選擇“氧氣變送器”，其他的傳感器均選擇默認的“無其他傳感器”。
修改波特率和設備ID
在斷開設備的情況下點擊通信設置中的設備波特率和設置地址即可完成相關的設置，請注意設置過后請重啟設備，然后“自動獲取當前的波特率和地址”后可以發現地址和波特率已經改成您需要的地址和波特率。
如果您需要使用modbus指令修改波特率和地址，您可以參見附錄“如何使用modbus指令修改波特率和地址”。
通信協議
通訊基本參數
| 參數 | 內容 |
| 編碼 | 8位二進制 |
| 數據位 | 8位 |
| 奇偶校驗位 | 無 |
| 停止位 | 1位 |
| 錯誤校準 | CRC冗長循環碼 |
| 波特率 | 2400bps/4800bps/9600bps可設，出廠默認為9600bps |
采用Modbus-RTU通訊規約，格式如下：
初始結構≥4字節的時間
地址碼=1字節
功能碼=1字節
數據區=N字節
錯誤校驗=16位CRC碼
結束結構≥4字節的時間
地址碼：為變送器的功能指示，本變送器只用到功能碼0x03(讀取寄存器數據)。
數據區：數據區是具體地址，在通訊網絡中是唯一的(出廠默認0x01)。
功能碼：主機所發指令通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
問詢幀
| 地址碼 | 功能碼 | 寄存器起始地址 | 寄存器長度 | 校驗碼低位 | 校驗碼高位 |
| 1字節 | 1字節 | 2字節 | 2字節 | 1字節 | 1字節 |
應答幀
| 地址碼 | 功能碼 | 有效字節數 | 第一數據區 | 第二數據區 | 第N數據區 |
| 1字節 | 1字節 | 2字節 | 2字節 | 2字節 | 2字節 |
寄存器地址
| 寄存器地址 | PLC組態地址 | 內容 | 操作 |
| 0006H | 40007 | 高精度pH值(單位0.01pH) | 只讀 |
| 000DH | 4000E | 低精度pH值(單位0.1pH) | 只讀 |
| 0100H | 40101 | 設備地址（0-252） | 讀寫 |
| 0101H | 40102 | 波特率（2400/4800/9600） | 讀寫 |
通訊協議示例以及解釋
讀取設備地址0x01的酸堿度值
問詢幀
| 地址碼 | 功能碼 | 起始地址 | 數據長度 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 |
0x00 0x0d |
0x00 0x01 |
0x15 | 0xC9 |
應答幀（例如讀到酸堿度為7.1pH）
| 地址碼 | 功能碼 | 返回有效字節數 | 數據區 | 校驗碼低位 | 校驗碼高位 |
| 0x01 | 0x03 | 0x02 |
0x00 0x47 |
0xD8 | 0x15 |
0047H(十六進制)=71=>酸堿度=7.1pH
技術規范書
S-DT710 IP MODEM技術規范手冊
物聯網廣域網4G5G網絡能源中的太陽能發電場電池
在環境問題日益嚴重的情況下，能源行業正在經歷重大變革，正迅速向可持續能源轉型。據報道，全球可再生電力供應將在短短五年內增長50％。毫不奇怪，低成本太陽能的激增預計將成為這一... ...
PLC聯網數據獲取遠程傳輸物聯網監控插即用連接
如果您熟悉制造業，那么可編程邏輯控制器 （PLC）對您來說并不是什么新鮮事。PLC扎根于汽車工業，它在當今的所有現代工業中無處不在，類似于工廠自動化系統的大腦。工業PLC的形式和形式... ...

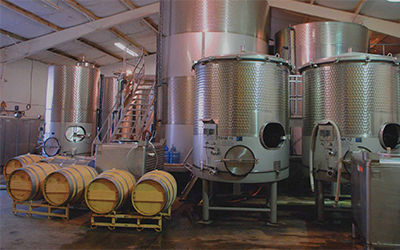

水溶液PH值傳感器通過4G網關實時平衡和監測葡萄
平衡和監測葡萄酒的pH值并非易事。為完美的葡萄酒瓶裝葡萄酒是藝術與科學的結合。與其他酒精生產方法相比，葡萄酒的生產過程是一條強烈的繩索。葡萄酒釀造過程的每個方面都必須完美平... ...

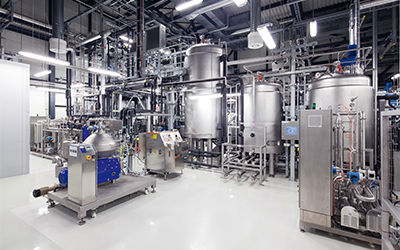

水質RS485酸堿度傳感器用于糖加工和精制的pH監控
