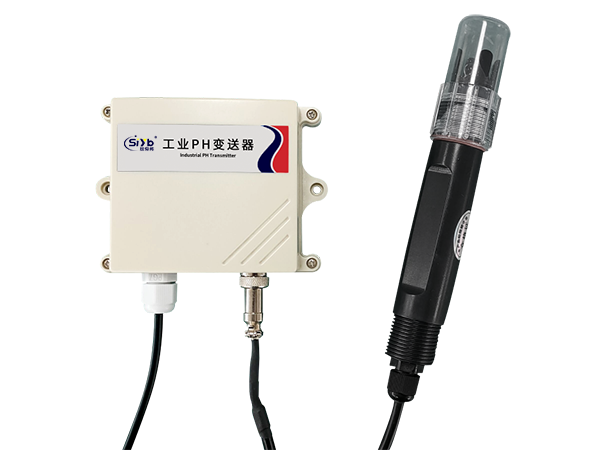

1. 產品介紹

本產品是一款測量溶液PH值（氫離子濃度指數、酸堿度）的設備,可選配自動溫度補償功能。本產品適用于無腐蝕性弱酸弱堿環境下的工業污水、生活污水、農業、水產養殖行業等場景。

1.1 功能特點

• pH測量范圍0~14pH分辨率0.01pH。
• 自動溫度補償適用范圍0~80℃。
• 可選配自動溫度補償，無溫度補償設備默認溫度為25℃。
• 設備采用寬電壓供電直流10~30V（0~10V電壓輸出需DC24V供電）。

1.2 設備技術參數

供電	DC10~30V
功耗	1.2W
輸出信號	電流	4~20mA
	電壓	0~5V/0~10V
pH測量范圍	0~14.00pH;分辨率：0.01pH
pH測量誤差	±0.15pH
重復性誤差	±0.02pH
設備工作條件	環境溫度：0-60℃ 相對濕度：<85%
電極適用溫度	0~80℃
電極線長	默認5m（10m、15m、20m可定制）
電極使用周期	1年

1.3 產品選型

RS-					公司代號
	PH-				工業PH變送器
		I20-			4~20mA電流輸出
		V05-			0~5V電壓輸出
		V10-			0~10V電壓輸出
			2-		壁掛王字殼
				201	無溫度補償常規復合電極
				201T	帶溫度補償常規復合電極




1.4 產品清單

◆工業PH變送器1臺
◆PH電極1個（帶溫度補償、無溫度補償可選）
◆合格證、保修卡等
◆膨脹塞2個、自攻絲2個

1.5 設備尺寸

1.6 電極尺寸及安裝

1.6.1 電極類型及尺寸

本產品采用常規復合型電極，適用于常規污水、自來水、環保污水、生活污水等溶液的測量。

1.6.2 電極安裝

1.沉入式安裝：pH電極的引線從不銹鋼管里穿出，pH電極頂部的3/4螺紋與不銹鋼3/4螺紋用生料帶相連接。確保電極頂部及電極線不進水。
2.側壁安裝：廠家提供帶斜面的316L全不銹鋼護套，pH電極旋入護套即可。
3．管道安裝：通過pH電極3/4的螺紋與管道相連接。

2. 設備使用說明

2.1 接線說明



	說明	說明
電源	棕色	電源正（10~30VDC） 針對0-10V輸出型設備只能用24V供電
	黑色	電源負
輸出	藍色	信號正
	綠色	信號負

2.2 計算方法

2.2.1 電流型輸出信號轉換計算

例如量程0~14pH，4~20mA輸出，當輸出信號為12mA時，計算當前pH值。此pH量程的跨度為14，用16mA電流信號來表達，14pH/16mA=0.875pH/mA，即電流1mA代表pH變化0.875。測量值12mA-4mA=8mA.8mA*0.875pH/mA=7pH。7+0=7pH，當前pH值為7。

2.2.2 電壓型輸出信號轉換計算

例如量程0~14pH，0-10V輸出，當輸出信號為5V時，計算當前pH值。此pH量程的跨度為14，用10V電壓信號來表達，14pH/10V=1.4pH/V，即電壓1V代表pH變化1.4。測量值5V-0V=5V，5V*1.4pH/V=7pH。7+0=7pH，當前pH值為7。

3. 注意事項與維修維護

◆ 設備本身一般不需要日常維護，在出現明顯的故障時，請不要打開自行修理,盡快與我們聯系！
◆ 電極前端的保護瓶內有適量浸泡溶液，電極頭浸泡其中，以保持玻璃球泡和液接界的活化。測量時旋松瓶蓋，拔出電極，用純水洗凈即可使用。
◆ 電極浸泡液的配制：取pH4.00緩沖劑一包,溶于250毫升純水中,再加56克分析純氯化鉀,電爐適當加熱，攪拌至完全溶解即成。也可采用3.3M氯化鉀溶液浸泡，配制如下：取25克分析純氯化鉀溶于100毫升純水中即成。
◆ 電極前端玻璃球泡不能與硬物接觸，任何破損和擦毛都會使電極失效。
◆ 測量前應將電極玻璃泡內的氣泡甩去，否則將影響測量，測量時，應將電極在被測溶液中攪動后靜止放置，以加速回應。
◆ 測量前后都應用去離子水清潔電極，以保證精度。
◆ PH電極經長期使用后會產生鈍化，其現象是敏感梯度降低，響應慢，讀數不準，此時可將電極下端球泡用0.1M稀鹽酸浸泡24小時（0.1M稀鹽酸配制：9毫升鹽酸用蒸餾水稀釋至1000毫升），然后再用3.3M氯化鉀溶液浸泡24小時，若pH電極鈍化比較嚴重，用0.1M鹽酸浸泡無作用，則可以將pH電極球泡端浸泡在4%HF（氫氟酸）中3-5秒，用純水洗凈，再在3.3M氯化鉀溶液中浸泡24小時，使其恢復性能。
◆ 玻璃球泡污染或液接界堵塞,也會使電極鈍化，此時，應根據污染物質的性質，以適當溶液清洗，詳見下表（供參考）.
污染物：                清潔劑：
無機金屬氧化物          低于1M稀酸
有機油脂類物            稀洗滌劑（弱堿性）
樹脂高分子物質          酒精、丙酮、乙醚
蛋白質血沉淀物          酸性酶溶液
顏料類物質              稀漂白液，過氧化氫
