1. 產品介紹

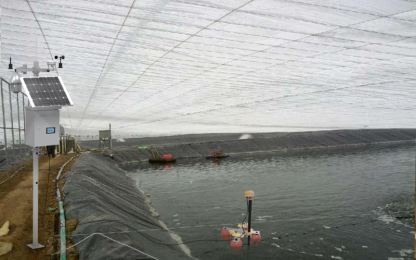

    本產品是一款測量溶液電導率值的設備,具有自動溫度補償功能，可將當前溫度電導率補償?shù)街付囟取？蓮V泛應用于斷面水質、養殖、污水處理、環保、制藥、食品和自來水等水溶液電導率值的連續監測。

 1.1 功能特點

• 電導率測量最大范圍1~20000μs/cm；溫度測量范圍-20~100℃，分辨率0.1℃。
• 帶有鹽度與TDS換算功能
• RS485 通訊接口：MODBUS RTU 通訊協議可方便聯入計算機進行監測和通訊。
• ModBus通信地址可設置，波特率可修改。
• 設備采用寬電壓供電，直流7~30V均可.
• 產品外殼為IP65防護等級可用于室外雨雪環境。

1.2 設備技術參數

供電	DC 7~30V
功耗	0.4W
通信接口	RS485；標準的MODBUS-RTU協議；通信波特率：默認4800（2400、4800、9600可設）
電導率測量范圍	K=1：1~2000μs/cm；分辨率：0.1μs/cm K=10：10~20000μs/cm；分辨率：1μs/cm
電導率測量誤差	±1%FS
溫度測量范圍	-20~100℃; 分辨率：0.1℃
溫度測量誤差	±0.5℃
溫度補償范圍	-20~100℃（默認補償溫度25℃）
溫度補償系數	默認0.02
鹽度測量范圍	0~11476ppm
TDS測量范圍	0~13400ppm
設備工作條件	環境溫度：-20-60℃    相對濕度：<85%
電極線長	默認5m（可定制10m、15m、20m）

1.3 產品選型

S					公司代號
	EC-				工業EC變送器
		N01-			RS485（Modbus-RTU 協議）
			2-		壁掛王字殼

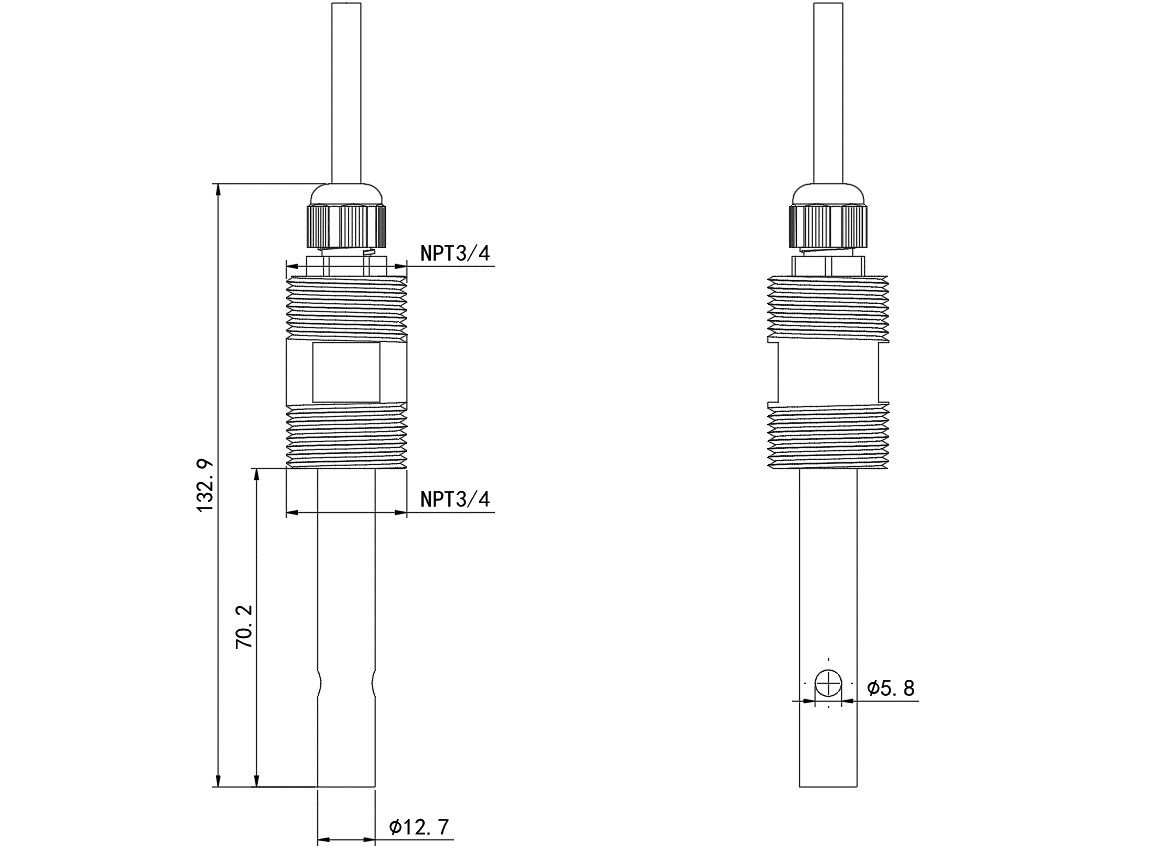

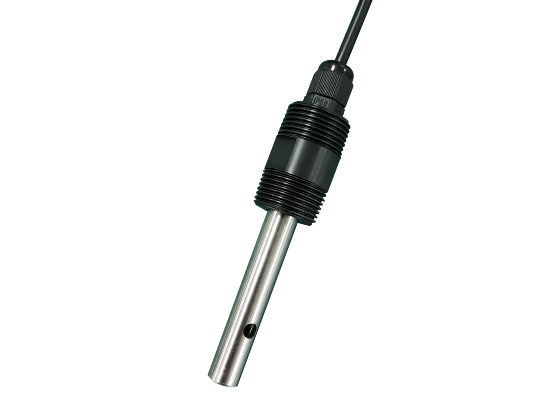

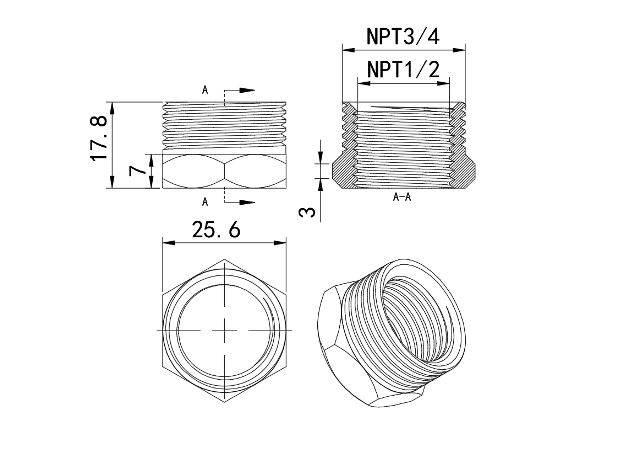

				SUS01	不銹鋼電極，電極常數k=1
				SUS10	不銹鋼電極，電極常數k=10

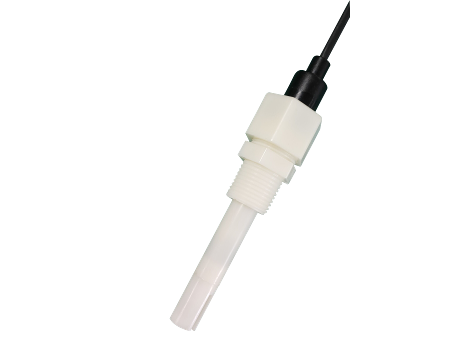

				EP01	塑殼電極，電極常數k=1
				EP10	塑殼電極，電極常數k=10

1.4 產品清單

◆工業EC變送器1臺
◆電導率電極1個
◆合格證、保修卡等
◆膨脹塞2個、自攻絲2個

. 設備使用說明

2.1 接線說明



	說明	說明
電 源	棕色	電源正（7~30V DC）
	黑色	電源負
通 訊	綠色	485-A
	藍色	485-B



2.2 參數配置說明

    打開資料包，選擇“調試軟件”---“485參數配置軟件”，找到
打開即可。
1）選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。

2）單獨只接一臺設備并上電，點擊軟件的測試波特率，軟件會測試出當前設備的波特率以及地址，默認波特率為4800bit/s,默認地址為0x01。
3）根據使用需要修改地址以及波特率，同時可查詢設備的當前功能狀態。
4）如果測試不成功，請重新檢查設備接線及485驅動安裝情況。


2.3標定說明

在配置工具中找到EC選項卡。

根據所購買的設備量程選擇對應的電導率分辨率。若購買電極常數k=1的量程為1~2000μs/cm的設備，則選擇分辨率0.1；若購買電極常數k=10的量程為10~20000μs/cm的設備， 則選擇分辨率1.0。默認分辨率為1.0。
選擇完分辨率后點擊查詢可顯示當前電導率和溫度，勾選自動可實時刷新。
溫度補償系數可根據所測溶液的溫度系數修改，默認為0.02。
標定時，將電極放入已知電導率值的標準溶液中，晃動電極加快響應，之后靜置，待電導率數值穩定后，將此溶液電導率寫入電導率溶液校準中并點擊校準，完成標定。


2.3 ModBus通信及寄存器詳解

2.3.1設備通信基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

2.3.2數據幀格式定義

采用 Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位 CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認 0x01）。
功能碼：主機所發指令功能指示。
數據區：數據區是具體通訊數據，注意 16bits 數據高字節在前！ CRC 碼：二字節的校驗碼。

2.3.3寄存器地址

寄存器地址	操作	說明
0000H	03	電導率值（量程1~2000時為實際值的10倍； 量程10~20000時為實際值）
0001H	03	溫度（實際值的10倍）
0002H	03	鹽度
0003H	03	TDS（ppm）
0050H	03/06	溫度偏差值（實際值的10倍）
0051H	03/06	電導率偏差值（量程1~2000時為實際值的10倍； 量程10~20000時為實際值）
0052H,0053H	03/16	電導率溫度補償系數（浮點數）
0054H,0055H	03/16	電極常數（浮點數）

2.3.4通訊協議示例以及解釋

舉例1：讀地址為01的設備當前電導率值和溫度
下發幀：

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x02	0xc4	0x0b

應答幀: （例如量程為0~2000μs/cm的設備讀到電導率值為1000μs/cm，溫度為26.5℃）

地址碼	功能碼	有效字節數	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x27 0x10 0x01 0x09	0x30	0xd4

電導率計算：2710（十六進制）=10000 =>電導率=1000.0μs/cm
溫度計算：109H（十六進制）=265=>溫度=26.5℃
舉例2：對地址為01的設備當前電導率值設置偏差值進行數值修正
下發幀：（假如當前量程為0~2000μs/cm的設備，輸出電導率值為990，要將數值修正到1000，差值為1000-990=10，擴大10倍為100=>64H（十六進制），寄存器內容寫00 64）

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x06	0x00 0x50	0x00 0x64	0x88	0x30



應答幀:（根據MODBUS標準應答為下發幀的鏡像報文）

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x06	0x00 0x50	0x00 0x64	0x88	0x30

3. 注意事項與維修維護

◆ 設備本身一般不需要日常維護，在出現明顯的故障時，請不要打開自行修理,盡快與我們聯系！
◆ 原則上電極在每次測量前應進行標定，長期使用應定期標定電極。
◆ 電極長期不使用，一般可以貯存在干燥的地方，但使用前必須放入（貯存）在蒸餾水中數小時來活化電極，經常使用的電極可以放入（貯存）在蒸餾水中。
◆ 電導電極的清洗：
可以用含有洗滌劑的溫水清洗電極上有機成分沾污，也可以用酒精清洗。
鈣、鎂沉淀物最好用10 %擰檬酸。
只能用化學方法或在水中晃動的方式清洗電極極片或極柱。擦拭電極極片或極柱會破壞鍍在電極表面的鍍層（鉑黑）。
