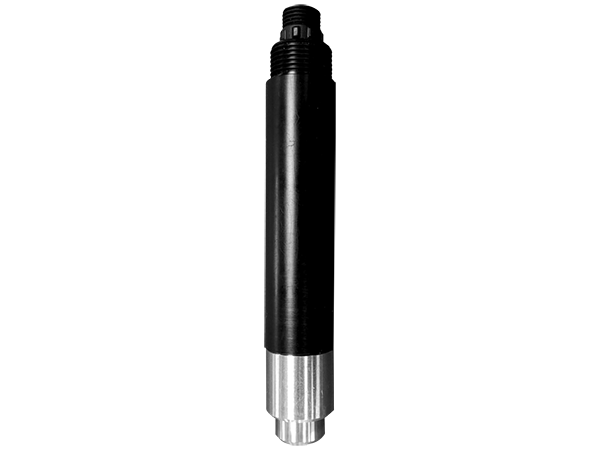

1. 產品介紹

    本產品是一款測量溶液溶解氧濃度的設備，采用熒光法測量原理，不消耗氧，無需電解液。內置溫度變送器，具有自動溫度補償功能。校準功能提供了更加簡單便捷的校準方式。可廣泛應用于水處理、水產養殖、環境監測等行業。

 1.1 功能特點

• 溶解氧測量范圍0~20mg/L（0~200%飽和度）。
• RS485 通訊接口：MODBUS RTU 通訊協議可方便聯入計算機進行監測和通訊。
• ModBus通信地址可設置，波特率可修改。
• 設備采用寬電壓供電，直流10~30V均可。
• 采用熒光法測量原理，不消耗氧，無需電解液。

1.2 設備技術參數

供電	DC 10~30V
功耗	0.2W
通信接口	RS485；標準的MODBUS-RTU協議；通信波特率：默認4800（2400、4800、9600可設）
測量原理	熒光法
測量范圍	0~20mg/L（0~200%飽和度）
測量誤差	±3%FS；±0.5℃（25℃）
分辨率	0.01mg/L；0.1%；0.1℃
響應時間	≤60sec
設備工作條件	0~40℃
熒光膜壽命	正常使用1年
儲存條件	-10~60℃
防水等級	IP68
電極線長	默認5m
外殼材質	耐腐蝕塑料、不銹鋼

1.3 產品選型

S-				公司代號
	LDO-			熒光法溶解氧變送器
		N01-		RS485（Modbus-RTU 協議）
			1	一代外殼




1.4 產品清單

◆熒光法溶解氧變送器1臺
◆5m線纜
◆合格證、保修卡等

2.3校準說明

2.3.1 校準準備

零氧標液準備：準備1個燒杯，取200mL蒸餾水倒入杯內，然后添加無水亞硫酸鈉，一邊添加一邊攪拌，等到無水亞硫酸鈉飽和，此時的標液才算是接近0氧。
100%氧環境準備：準備1個燒杯，取200mL純凈水(或蒸餾水)倒入杯內，加入氣泵，充分對此溶液進行曝入空氣（至少30分鐘）。注：如果現場條件確實不允許或使用要求不高，也可直接將傳感器放到空氣中（校準準確度會有所偏差）。

2.3.2 校準

在配置工具中找到水質傳感器選項卡里的溶解氧選項卡。

將傳感器放入100%氧環境中，待溶解氧數值穩定后，點擊滿量程校準按鈕，完成100%氧飽和度的標定。
再將傳感器放入零氧標液中，輕輕攪動加速響應后靜置，待溶解氧數值穩定后，點擊零氧校準按鈕，完成零氧的標定。


2.3 ModBus通信及寄存器詳解

2.3.1設備通信基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bit/s、4800bit/s、9600 bit/s可設，出廠默認為4800bit/s

2.3.2數據幀格式定義

采用 Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位 CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認 0x01）。
功能碼：主機所發指令功能指示。
數據區：數據區是具體通訊數據，注意 16bits 數據高字節在前！ CRC 碼：二字節的校驗碼。

2.3.3寄存器地址

寄存器地址	操作	說明
0000H、0001H	03	溶解氧飽和度（%；浮點數大端）
0002H、0003H	03	溶解氧濃度（mg/L；浮點數大端）
0004H、0005H	03	溫度（℃；浮點數大端）
1010H	06	校準（寫入0x0001校準零點， 寫入0x0002校準100%飽和度點）
1020H	03/06	鹽度（‰；默認0）
1022H	03/06	大氣壓力（kPa；默認101.33，實際值擴大100倍）

2.3.4通訊協議示例以及解釋

舉例1：讀地址為01的設備當前溶解氧飽和度（%）、溶解氧濃度（mg/L）和溫度
下發幀：

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x06	0xc5	0xc8

應答幀:

地址碼	功能碼	有效字節數	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x03	0x0c	0x3f 0x6a 0xeb 0x52 0x40 0xe2 0x48 0xb0 0x41 0xe5 0x85 0xc5	0xa7	0x49

浮點數大端3f 6a eb 52為0.917653表示溶解氧飽和度為91.8%
浮點數大端40 e2 48 b0為7.071373溶解氧濃度為7.07mg/L
浮點數大端41 e5 85 c5為28.690317表示溫度為28.7℃

舉例2：寫入大氣壓力
下發幀：向地址碼為1的設備寫入大氣壓力101.35kPa
向0x1022寄存器寫入10135轉換為十六進制為2797

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x06	0x10 0x22	0x27 0x97	0x77	0x5e

應答幀:（根據MODBUS標準應答為下發幀的鏡像報文）

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x06	0x10 0x22	0x27 0x97	0x77	0x5e

舉例3：零點校準
傳感器在無氧水中待數值穩定后，向1010H寄存器寫入0x0001

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x06	0x10 0x10	0x00 0x01	0x4d	0x0f

應答幀：（根據MODBUS標準應答為下發幀的鏡像報文）

地址碼	功能碼	寄存器地址	寄存器內容	校驗碼低位	校驗碼高位
0x01	0x06	0x10 0x10	0x00 0x01	0x4d	0x0f

3. 注意事項與維修維護

◆    設備在出現明顯的故障時，請不要打開自行修理,盡快與我們聯系！
◆    設備前端熒光膜應避免碰撞或刮，任何損傷將導致測量精度下降甚至無法使用。
◆    避免使用在有機溶劑中，避免使用有機溶劑清洗熒光帽。
◆    設備安裝時盡量避免線纜過于緊繃或受力。
◆    設備清洗：
對于設備的外表面；可以用自來水清洗，用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗；
      對于熒光帽外表面；應用清水沖洗傳感器光窗上的污物；如果需要擦拭，用軟布輕柔擦拭、切勿用力刮擦，防止損壞熒光膜，導致測量不準設置無法測量。
      若熒光帽內有灰塵或水汽進入：將熒光帽旋下，用自來水沖洗熒光帽內表面和設備的光學玻璃窗口，若有含油脂類污垢，可用混有家用洗滌劑的自來水清洗，之后將洗滌劑沖洗干凈，用無絨軟布將所有清洗的表面擦干，之后放到干燥處使水分完全蒸發。
