1.系統概述
S-SCZD一體式在線濁度傳感器采用散射光式濁度測量法原理設計制作而成。當一束光束射入水樣時，由于水樣中濁度物質使光產生散射，通過測量與入射光垂直方向的散射光強度， 并與內部標定值比對，從而計算出水樣中的濁度，經過線性化處理輸出最終值。
1.1功能特點

• 90°角散射光原理，內置溫度傳感器
• 支持 RS-485，Modbus/RTU 協議
• 光纖式結構，抗外界光干擾能力強
• 紅外 LED 光源，穩定性高
• IP68 防護，水深 20 米內
• 方便、快速、穩定、易維護

1.2技術參數



型號	S-SCZD
測量原理	散射光法
量程范圍/分辨率	0～20.00NTU	0.01NTU/0.1℃
	0～100.0NTU	0.1NTU/0.1℃
	0～1000.0NTU	0.1NTU/0.1℃
精度	±5%或±3NTU(0～1000.0NTU) ±3%或±2NTU(0～100.0NTU) ±3%或±1.5NTU(0～20.00NTU) ±0.3℃
校準方式	兩點校準
溫度補償	自動溫度補償(Pt1000)
輸出方式	RS-485(Modbus/RTU)
工作條件	0～50℃，<0.2MPa
存儲溫度	-5～65℃
外殼材質	POM、ABS
安裝方式	浸入式安裝，3/4"NPT 管螺紋
線纜長度	5 米，其它長度可定制
功耗	0.2W@12V
電源	12～24VDC
防護等級	IP68

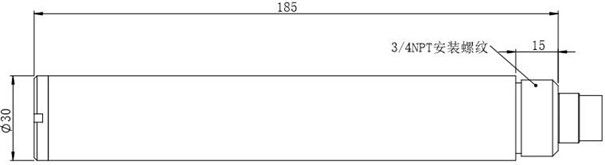

1.2.1尺寸圖

注：傳感器接頭為 M16-5 芯防水接頭公頭
1.3產品選型

S-					公司代號
	SCZD				濁度傳感器
		N01-			RS485.MODBUS協議
			1-		一代外殼
				1000	0-1000NTU量程



2.設備安裝

2.1安裝

安裝距離要求：與側壁保持5cm以上，與底部保持10cm以上。

2.2電氣連接

線纜為 4 芯雙絞屏蔽線，線序定義：

• 紅色線—電源線（12～24VDC）
• 黑色線—地線（GND）
• 藍色線—485A
• 白色線—485B

通電前應仔細檢查接線順序，避免因接線錯誤而造成不必要的損失。
接線說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，所有接線處均要求做防水處理，用戶線纜應具有一定的防腐蝕能力。

3.維護和保養

3.1維護程序和方法

3.1.1維護日程

測量窗口的潔凈度對于維持準確的讀數而言是非常重要的。


維護任務	建議維護頻率
校準傳感器（如主管部門有要求）	根據主管部門所要求的維護日程進行

3.2.2維護方法

• 傳感器外表面：用自來水清洗傳感器的外表面，如果仍有碎屑殘留，用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。
• 檢查傳感器的線纜：正常工作時線纜不應繃緊，否則容易使線纜內部電線斷裂， 使傳感器不能正常工作。
• 檢查傳感器的測量窗口是否有臟污，清潔刷是否正常。

3.3.3注意事項

傳感器中含有敏感的光學部件和電子部件。確保傳感器不要受到劇烈的機械撞擊。傳感器內部沒有需要用戶維護的部件。

3.2傳感器的校準

1. 零點校準：用大點的燒杯量取適量零濁度液，將傳感器垂直放在溶液中，傳感器測量端面離燒杯底部至少 10cm，3～5 分鐘待數值穩定后進行零點校準。指令參照附錄。
2. 斜率校準：將傳感器測量端面放置于標準溶液中，傳感器測量端面離燒杯底部至少10cm，3～5 分鐘待數值穩定后進行斜率校準。指令參照附錄。

3.3常見問題解答

問題	可能的原因	解決方法
操作界面無法連接或不顯示測量結果	測量值過高、過低或數值持續不穩定	重新連接控制器和線纜
	線纜故障	請聯系我們
測量值過高、過低或數值持續不穩定	傳感器視窗被外物附著	清洗傳感器視窗表面

附錄 數據通訊

1.數據格式

Modbus 通信默認的數據格式為：9600、n、8、1（波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位）。
2.信息幀格式(xx 代表一個字節）

a)讀數據指令幀
06	03	xx	xx               xx	xx               xx
地址	功能碼	寄存器起始地址	寄存器數量	CRC 校驗碼（低字節在前）

b)讀數據應答幀
06	03	xx	xx……xx	xx               xx
地址	功能碼	字節數	應答數據	CRC 校驗碼（低字節在前）
c)寫數據指令幀
06	06	xx               xx	xx               xx	xx xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）
d)寫數據應答幀（同寫數據指令幀）
06	06	xx               xx	xx               xx	xx               xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）

3.寄存器地址



寄存器地址	名稱		說明		寄存器個數		訪問方式
40001 (0x0000)	測量值+溫度		4 個雙字節整數，分別為測量值、測量值小數位數、溫度值、溫度值小數位數。		4（8 字節）		讀
44097 (0x1000)	零點校準		0～20NTU 量程在 0～10NTU 濁度液中校準，寫入數據為標 準溶液實際值×100 ； 0 ～ 100NTU 量程在 0～20NTU 濁 度液中校準，寫入數據為標準 溶液實際值×10；0～1000NTU 量程在 0～200NTU 濁度液中 校準，寫入數據為標準溶液實 際值×10；讀出數據為零點偏 移量。		1（2 字節）		寫/讀
44101 (0x1004)	斜率校準		0 ～ 20NTU 量 程 在 10 ～ 100NTU 濁度液中校準，寫入數據為標準溶液實際值×100；		1（2 字節）		寫/讀
				0 ～ 100NTU  量 程 在 20 ～ 200NTU 濁度液中校準，寫入數據為標準溶液實際值×10； 0 ～ 1000NTU 量程在 200 ～ 1000NTU 濁度液中校準，寫入數據為標準溶液實際值 ×10 ； 讀出數據為斜 率值 ×1000。
44113 (0x1010)		溫度校準		在溶液中校準，寫入數據為實 際溫度值×10；讀出數據為溫度校準偏移量×10。		1（2 字節）		寫/讀
48195 (0x2002)		傳感器地址		默認為 6，寫入數據范圍 1～ 127。		1（2 字節）		寫/讀
48225 (0x2020)		重置傳感器		校準值恢復默認值，寫入數據為 0。注意，傳感器重置后需 再次校準方可使用。		1（2 字節）		寫



4.命令示例

a）開始測量指令
作用：獲取傳感器測量的濁度和溫度；溫度的單位為℃，濁度的單位為 NTU。請求幀：06 03 00 00 00 04 45 BE
應答幀：06 03 08 01 02 00 01 00 B0 00 01 90 48
讀數示例：


濁度值	溫度值
01 02 00 01	00 B0 00 01

如：濁度值 01 02 表示十六進制讀數濁度值，00 01 表示濁度數值帶 1 位小數點，轉換成十進制數值為 25.8。
溫度值 00 B0 表示十六進制讀數溫度值，00 01 表示溫度數值帶 1 位小數點轉換成十進制數值為 17.6。
b）校準指令
零點校準
作用：設定傳感器的零點校準值；零點校準在零濁度水中進行，示例如下： 請求幀：06 06 10 00 00 00 8C BD
應答幀：06 06 10 00 00 00 8C BD
斜率校準
作用：設定傳感器的斜率校準值；
對于 0～1000NTU 和 0～100NTU 量程產品，斜率校準示例如下（在 1000NTU 標準液中校準，寫入數值為 1000x10，即 0x2710）：
請求幀：06 06 10 04 27 10 D7 40
