1. 產品介紹

1.1 產品概述

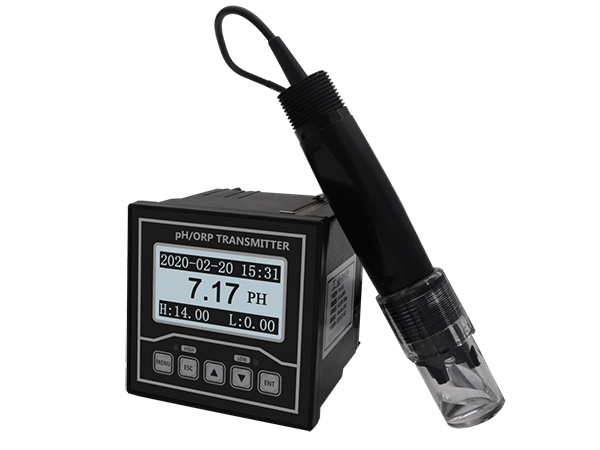

S-SCPH 是我公司研制的智能在線化學分析儀之一，環境適應性強、清晰的顯示、簡易的操作和優良的測試性能使其具有很高的性價比，能精確測量溶液的 pH 值和溫度。可廣泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中 pH 值的連續監測。配上 ORP 氧化還原電極同樣也是一臺精密的 ORP 儀表。

1.2 功能特點

n 高智能化：在線 pH 計采用高精度 AD 轉換和單片機微處理技術，能完成 pH 值測量、溫度測量、溫度自動補償等多種功能。
n 時間顯示：中文在線 PH 計內置時鐘芯片，可以顯示當前時間。
n 數據存儲：儀器內置的存儲芯片，可以保存過去三天的歷史數據，方便用戶查找。
n 沖洗繼電器：儀器設置了沖洗繼電器，可以通過安裝電磁閥定時清洗 PH 電極。
n 25℃折算：對純水和加氨超純水進行了 25℃基準溫度折算，實現了顯示 25℃時的 pH
n 值，特別適合電廠多種水質的測量。
n 抗干擾能力強：采用最新器件，阻抗高達 10- 12 Ω；電流輸出采用光電耦合隔離技術，抗干擾能力強，實現遠傳。具有良好的電磁兼容性。
n 多參數同時顯示：在液晶屏上同時顯示時間、pH 值或 mV 值、溫度、輸出電流值。采用高亮度的 128*64 液晶顯示模塊,醒目且可視距離遠。
n RS485 通訊接口：MODBUS RTU 通訊協議可方便聯入計算機進行監測和通訊。
n 工業控制式看門狗：確保儀表不會死機。

1.3 技術指標

技術參數	技術指標
執行標準	JB/T 6203-92《工業 pH 計》
pH 測量范圍	0～14.00pH 最大 -2-16PH）；分度值：0.01pH
pH 測量精度	±0.02pH
ORP 測量范圍	-1999～+1999mV；分度值:1mV
ORP 測量精度	±1mV
溫度測量范圍	0～99.9℃（最大-10～120℃）；分度值：0.1℃
溫度測量精度	±0.5℃
自動溫度補償范圍	0～99.9℃，25℃為基準
電子單元重復性誤差	±0.02pH
穩定性	±0.02pH/24h
輸入阻抗	≥10¹²Ω
電流隔離輸出	4～20mA

輸出電流誤差	≤±1%FS；
高低報警繼電器	AC220V、3A；
數據儲存	72 個點，三天數據。
RS485 通訊接口	MODBUS RTU 協議
供電電源	AC220V±22V，50±1Hz；可選配 DC24V±2.4V
防護等級	IP54
外形尺寸	96（長）×96（寬）×110（深）mm
開孔尺寸	92×92 mm
儀器重量	變送器：0.8kg
工作條件	環境溫度：0～60℃ 相對濕度：<85%
電極線長	標配 5 米

1.4 產品選型

S-					公司代號
	SCPH-				pH/ORP 控制器
		N01-			485 通訊
			B-		柜裝方形數顯殼
				201	常規復合電極

2. 電極的維護

pH 計使用的好壞，很大程度上取決于電極的維護。應經常清洗電極，確保其不受污染或堵塞；每隔一段時間要標定電極；在停水期間，應確保電極浸泡在被測液中，否則會縮短其壽命；必須保持電纜連接頭清潔，不能受潮或進水。確實是儀表出了問題，請不要自行修理，請與我們聯系。
1. 活化：如果電極儲存在干燥的環境下，則使用前必須浸泡 24 小時，使其活化，否則標定和測量都將產生較大誤差。
2. 清洗：發現電極受到污染或堵塞影響測量精度時，可用細軟的毛刷輕刷電極頭部，再用清水清洗。對各種污染的清洗方法如下：

無機金屬氧化物	低于 1mol/稀酸清洗
有機油脂類物質	稀洗滌劑（弱酸性）清洗
樹脂高分子物質	酒精清洗
蛋白質血球沉淀物	酸性酶溶液清洗
顏料類物質	稀漂白液清洗

3. 再生：當發現電極響應變慢，近乎遲鈍時，應用 10%的 HNO3 和NH4F（50g/l）的混合物浸泡，對其進行再生。一般在 10 秒以內。
出廠時，電極有一個保護帽，內含一個浸有 KCl 溶液的海綿，以維持敏感膜的濕潤。電極不用時，要用水沖洗干凈并插回加有 3mol/L KCl 溶液的保護帽內，或者將電極浸泡在KCl 溶液中。

5. 485 通信協議
注意：此功能為選配，只有選擇帶 485 功能的設備才有此功能。

5.1 通訊基本參數

編碼	8 位二進制
數據位	8 位
奇偶校驗位	無
停止位	1 位
錯誤校驗	CRC（冗余循環碼）
波特率	可設，出廠默認為 4800bit/s

5.2 數據幀格式定義
采用 Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認 0x01）。
功能碼：主機所發指令功能指示。
數據區：數據區是具體通訊數據，注意 16bits 數據高字節在前！
CRC 碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低字節	校驗碼高字節
1 字節	1 字節	2 字節	2 字節	1 字節	1 字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	數據二區	數據N 區	校驗碼低字節	校驗碼高字節
1 字節	1 字節	1 字節	2 字節	2 字節	2 字節	1 字節	1 字節

8.3 寄存器地址

寄存器地址	PLC或組態地址	內容	操作	定義說明
0000 H	40001 (十進制)	PH值	只讀	PH實時值（擴大100倍）
0001 H	40002 (十進制)	溫度值	只讀	實際溫度值（擴大10倍）

8.4 通訊協議示例以及解釋

地址碼	功能碼	起始地址	數據長度	校驗碼低字節	校驗碼高字節
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

舉例：讀取設備地址 0x01 的 PH 值和溫度值
問詢幀

應答幀

地址碼	功能碼	返回有效字節數	PH 值	溫度值	校驗碼低字節	校驗碼高字節
0x01	0x03	0x02	0x02 0xBC	0x00 0xFA	0xBA	0x2C

PH值及溫度值計算：
PH 值：02BC（16 進制）= 700（十進制）=>PH 值= 7.00
溫度值：00FA（16 進制）= 250（十進制）=>溫度值= 25.0 ℃
9.注意事項與維修維護
二次表一般不需日常維護，在出現明顯的故障時，請不要打開自行修理,盡快與我們聯系！
啟動電源后,儀器應有顯示，若無顯示或顯示不正常，應馬上關閉電源，檢查電源是否正常和保險絲是否完好。
必須保持電纜連接頭清潔，不能受潮或進水，否則將測不準。
應經常清洗電極，確保其不受污染。
每隔一段時間要標定電極。
在停水期間，應確保電極浸泡在被測液中，否則會縮短其壽命。pH 計使用得好壞，在很大程度上取決于電極的維護

界面顯示說明：
第一行：顯示為當前時間；
第二行：顯示為測量 PH 或 ORP 的數值；
第三行：顯示為當前測量溫度值和輸出的 4-20mA 電流值；
功能按鍵說明：
按“MENU”鍵進入菜單界面，進入前請先輸入正確密碼,，默認密碼為 0000 。
按“ ESC ” 鍵退回到測量狀態
按 “▲” 鍵向上滾動查閱參數項目或增大數據。
按 “▼” 鍵向下滾動查閱參數項目或減小數據。
按“ENT” 鍵存儲修改的參數值。

3.1菜單結構

通過按在線 PH 計的變送器上 MENU 鍵并輸入正確密碼后就能進入菜單界面，菜單是單級菜單，功能和相關參數如表所示。

序號	菜單項	設定	參數范圍	初始值
1	高報警設置	設定高報警繼電器開啟 PH 值	-20.00~20.00PH	14.00 PH
2	低報警設置	設定低報警繼電器開啟 PH 值	-20.00~20.00 PH	0.00 PH
3	4mA 設置	設定 4mA 輸出電流對應PH 值	-20.00~20.00 PH	0.00 PH
4	20mA 設置	設定 20mA 輸出電流對應PH 值	-20.00~20.00 PH	14.00 PH
5	遲滯量設置	設定高低報警遲滯量值	0.00~1.00 PH	0.00 PH
6	時間設置	設定當前時間		當前時間
7	溫度修正	修正溫度值	-99.9~+99.9 ℃	0.00
8	電位值修正	輸入密碼	0000-9999	9999
		系數修正	0.900%~1.100%	1.000%
		偏移	-99mV~ +99mV	0mV
9	濾波系數	設置濾波系數值（值越大越穩定）	0~5	0
10	兩點標定	PH 計標定
11	PH 標定	修正 PH 偏移量	-20.00~20.00PH	0.00 PH
12	手動溫補	兩復合電極溫度補償值	0.0~+99.9 ℃	25.0℃
13	密碼設置	設置進入菜單的密碼	0000-9999	0000
14	通訊設置	設置儀表號	0-255	001
14	通訊設置	波特率	2400/4800/9600 可設	9600
15	出廠設置	恢復出廠設置	密碼：9999
16	電流修正	修正 4-20mA 電流輸出偏移量	-9.99~+9.99mA	0.00mA
17	歷史數據	記錄過去三天的數據（1 個點/h）
18	沖洗繼電器	PH 沖洗繼電器開關和間隔時間
19	測量模式	設置顯示 PH 或		PH 值
20		ORP 值
