水文水質行業背景簡介

    隨著水利工程的不斷發展建設，國家對各種水利設施自身，以及水利設施的自動化運行和設備設施的安全提出了新的要求，加之現代通信技術和視頻技術的迅速發展，為水利建設的數字化提供了技術上的有力保證。因此，全國水利系統堅持以水利信息化帶動水利現代化，積極進行信息化基礎設施的建設，改造優化水利設施的安全監控，通過多種通信技術的遠程視頻監控系統和控制，建設水利行業機房，實現“無人值守（少人值守）”是水利水電行業發展的整體趨勢。
    水利信息綜合監測系統欣仰邦通過對水位、流速、流量、水質、降水量等水文要素的監測和分析，對水資源的量、質及其時空分布變化規律進行研究，對洪水和旱情進行監測和預報，為防洪減災、水資源科學配置、合理利用、有效保護等提供可靠的技術依據。

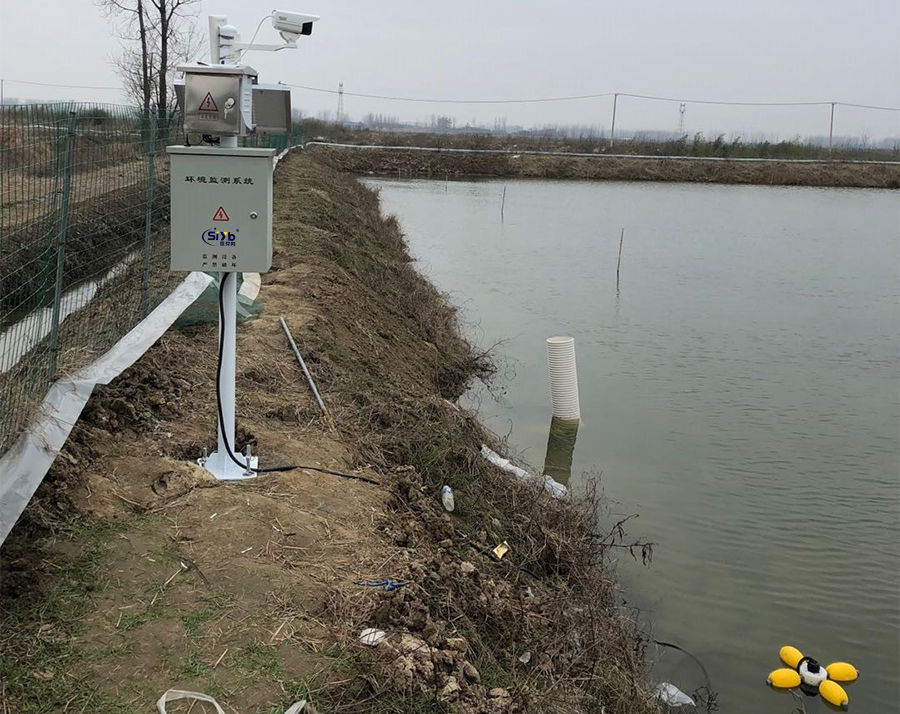

水位水質監測建設目標

1、自動雨量監測
增強氣象服務能力、氣象服務水平、達到防災減災的作用。　自動雨量采集是用于收集地面降雨信息的自動觀測儀器，它可精確的記錄每分鐘的降水。自動雨量監測站是無人全自動雨量記錄儀器，它可作為無人職守的可移動式自記站使用。　　　
2、自動水位監測
掌握水位動態，為河湖水位調節提供準確依據以及有效控制地下水超采,涵養地下水源,改善生態環境,延緩和防止地質災害。
3、自動土壤墑情監測
建立土壤信息化系統，掌握土壤資源總體數量、質量與空間分分布。
4、自動氣象監測
提高天氣預報準確率，為各級政府防災減災決策提供科學的依據。

水位水質監測站硬件接入

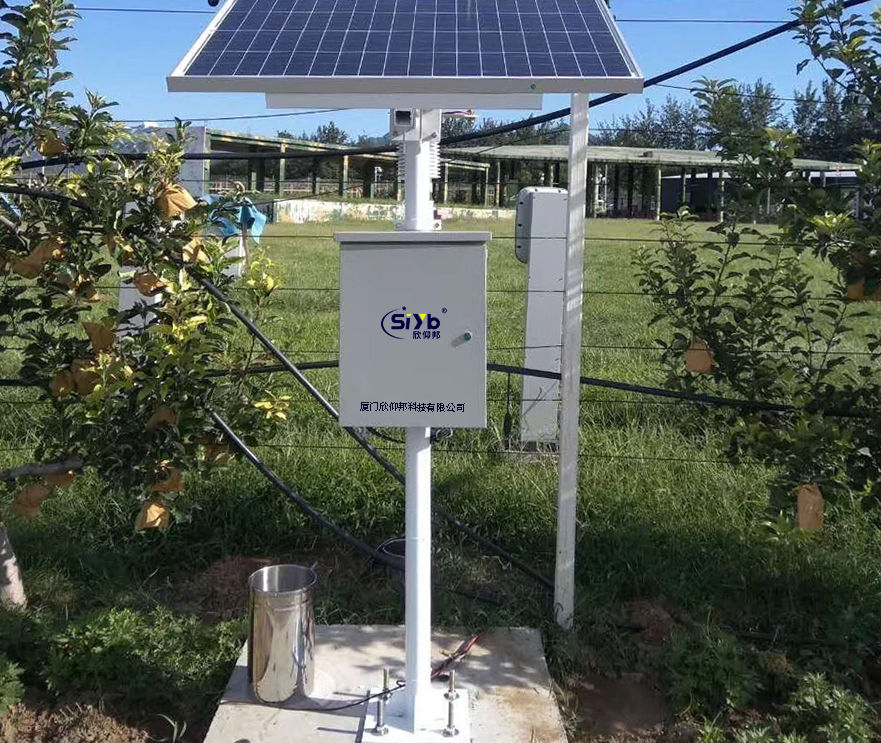

1、布置降雨監測點
監測并記錄液體降水量、降水強度、降水起止時間等。

產品介紹
自動雨量采集是用于收集地面降雨信息的自動觀測儀器，它可精確的記錄每分鐘的降水。自動雨量監測站是無人全自動雨量記錄儀器，它可作為無人職守的可移動式自記站使用。

系統結構
自動雨量采集單元由翻斗式雨量傳感器，雨量微電腦采集器和GPRS無線數據傳模塊構成，雨量微電腦采集器具有雨量顯示，自動記錄，實時時鐘，歷史數據紀錄，超限報警和數據通訊等功能。翻斗式雨量傳感器得到的雨量電信號傳輸到雨量微電腦采集器，雨量微電腦采集器將采集到的雨量數據通過RS232串口傳輸給GPRS數據傳輸模塊，再傳送給數據中心計算機。

硬件組成
1) 氣象監測傳感器：雨量傳感器；
2) 自動雨量采集儀；
3) 電源系統：太陽能板、智能充電控制器、電池；
4) 子站通信系統：無線數據傳輸模塊；
5) 主機箱；
6) 前端設備數據通訊連接電纜、接頭及屏蔽
7) 前端設備配套安裝固定夾具；

功能特點
帶時鐘功能，可用面板按鍵調整時間或用與計算機通信的方法調整時間
面板可根據客戶要求定制顯示時間、兩小時雨量、今日雨量、昨日雨量和年雨量
面板上帶有四個按鍵，用于切換顯示菜單及修改設備時間
可記錄八年以上雨量信息（每年3500mm降雨量）
數據通訊由USB通訊接口讀出歷史數據

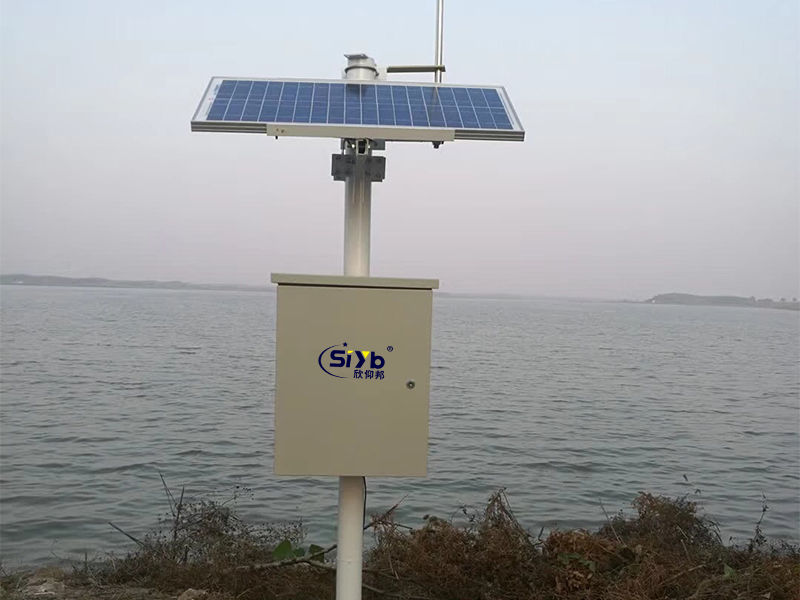

2、水位監測站
監測并記錄實時水位、平均水位、初始水位等。

 產品介紹
自動水位監測單元是由雷達水位計、無線通訊模塊等構成，是一款高精度且具有水面波動濾波處理的地表水水位測量產品。它采用喇叭天線的設計，降低功耗、寬范圍的輸入電壓，專門設計于野外露天的場所工作，雷達測量原理的優越性，使其適用于以下工作環境：水庫、江河、湖、濕地等水位測量、水質易發生變化的水位監測、含大量漂浮物和沉淀物的溝渠、生產大量水草的場所、太陽能供電，偏僻的野外工作以及山洪多發地區。

硬件組成
1) 氣象監測傳感器：雷達水位計；
2) 自動水位采集儀；
3) 電源系統：太陽能板、智能充電控制器、電池；
4) 子站通信系統：無線數據傳輸模塊；
5) 主機箱；
6) 前端設備數據通訊連接電纜、接頭及屏蔽
7) 前端設備配套安裝固定夾具；

功能特點
不受大氣溫度、壓力、空氣密度、風、降雨、相對濕度的影響
不受水中污染物及沉淀物的影響
不受水質變化的影響
不需要防浪井，對水流無影響
測量精度能達到毫米級
測量范圍能達到30米
連續在線采集,太陽能供電
非接觸測量方式，不受漂浮雜物的影響
低維護成本,安裝維護簡單,壽命長

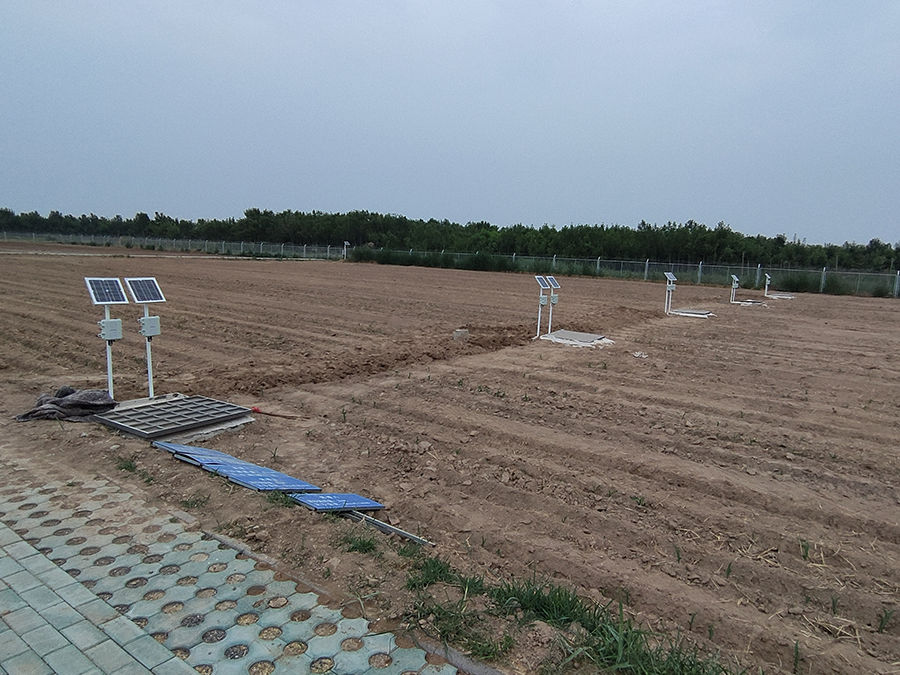

3、土壤墑情監測點
監測并記錄土壤溫度、土壤濕度、土壤PH值等。

產品介紹
土壤墑情監測單元是一款集土壤溫濕度采集、存儲、傳輸和管理于一體的土壤墑情自動監測系統。整機由多通道數據采集儀、土壤水分傳感器（土壤溫度傳感器）、計算機軟件等組成。
多通道數據采集儀最多可配置8支土壤溫度或土壤濕度傳感器，可連續測量不同土層的土壤溫濕度情況；配備的土壤水分傳感器符合《土壤墑情監測規范SL364-2006 中華人民共和國水利行業標準》的駐波（SWR）技術，便于土壤現場標定測量；土壤溫度傳感器采用高精度進口傳感器芯片，測量進度高、穩定性好；功能強大的土壤墑情計算機中心軟件可同步處理多個墑情站點的數據，輕松實現墑情站點之間的組網管理。

硬件組成
1) 氣象監測傳感器：土壤溫、濕度；
2) 土壤墑情采集儀；
3) 電源系統：太陽能板、智能充電控制器、電池；
4) 子站通信系統：無線數據傳輸模塊；
5) 主機箱；
6) 前端設備數據通訊連接電纜、接頭及屏蔽
7) 前端設備配套安裝固定夾具；

功能特點
可連續監測不同深度剖面的土壤水分及溫度；
耐腐蝕，適于各種土壤水分測量；
支持多種通訊方式（有線、無線），易于組網；
多種供電方式（交流、直流、太陽能）可供選擇；
專業化計算機軟件，配備有強大的數據存儲、分析、報表、曲線等功能，以及方便的歷史數據查詢系統；
完善的防雷擊、抗干擾等保護措施；
安裝方便，性能穩定，可靠性高，方便維護。

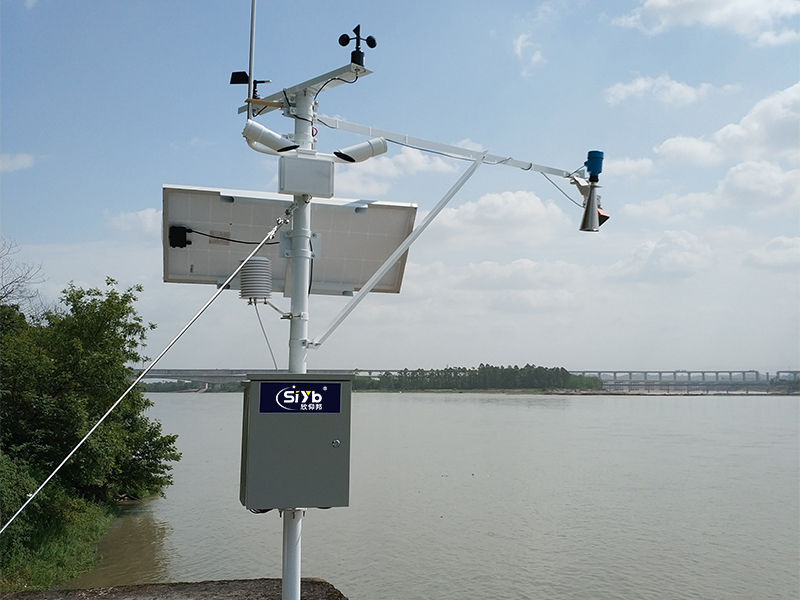

4、大氣氣象監測點
監測并記錄空氣溫度、空氣濕度、風速、風向、降雨量、輻射等。

產品介紹
動氣象站，用于對風向、風速、雨量、氣溫、相對濕度、氣壓、太陽輻射、等七個氣象要素進行全天候現場監測。具有手機氣象短信功能，可以通過多種通訊方法（有線、電臺、GPRS移動通訊等）與氣象中心計算機進行通訊，將氣象數據傳輸到氣象中心計算機氣象數據庫中，用于統計分析和處理。
自動氣象監測單元由氣象傳感器、微電腦氣象數據采集儀、電源系統、輕型百葉箱、野外防護箱和不銹鋼支架等部分構成。風速風向等傳感器為氣象專用傳感器，具有高精度高可靠性的特點。微電腦氣象數據采集儀具有氣象數據采集、實時時鐘、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能。

硬件組成
1) 氣象監測傳感器：風向、風速、雨量、氣溫、相對濕度、氣壓、太陽輻射；
2) 自動氣象站采集儀；
3) 電源系統：太陽能板、智能充電控制器、電池；
4) 子站通信系統：無線數據傳輸模塊；
5) 主機箱；
6) 前端設備數據通訊連接電纜、接頭及屏蔽
7) 前端設備配套安裝固定夾具；

功能特點
可以接風速、風向、雨量、溫度、濕度、氣壓、輻射等多達16路氣象傳感器，便于拓展；
內核采用16位微處理器，系統時鐘最高可達36MHz，執行速度超快；
可遠程燒寫程序，方便系統改進與升級；
友好的人機界面，可直接在盤面上進行參數設定；
輸入、輸出采用光電隔離，抗干擾能力強；
采用12位A/D進行模數轉換，轉換精度高誤差小；
采集儀具有時間校準功能，實現采集儀時間和北京時間同步；
與上位機通訊可采用RS232、RS48、GPRS5、USB、電臺等多種方式；
可定制U盤外部數據存儲器，實現數據的海量存儲；
顯示形式：圖形點陣液晶192X64；
數據儲存容量：12M
每1分鐘保存一次可保存30天；
每10分鐘保存一次可保存300天；
每1小時保存一次可保存1800天；
串口數：3個；
可接16路模擬通道、16路數字通道；
工作電源：AC220V、DC12V-36V、太陽能蓄電池；
功耗：整機功耗不大于2W；
環境溫度-20—70℃

系統特點
電源系統:風光互補供電系統、交流220V、直流5V、12V、太陽能等,也可根據用戶需要選配。
可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。
完善的防雷擊、抗干擾等保護措施。
硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。
氣象傳感器可根據需要選配。
通訊方式可根據需要選配。
