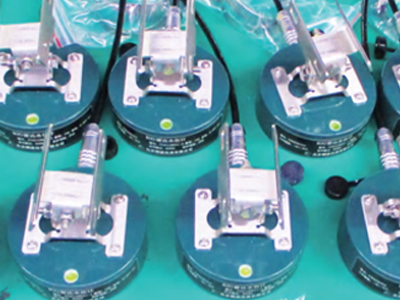

產品特點：性能穩定，帶測角功能，帶水平尺，安裝簡單，高精度，



抗干擾能力強，小巧輕便，可用于串口調試，功耗低，波束角小。



應用范圍： 城市路橋積水監測、水庫、河道、水電站、地質災害、泥石流監測、灌溉渠水位監測。



量    程：45m/85m



波 束 角：8°



精    度：±1mm



過程連接：萬向支架



工作溫度： -40~70℃



藍牙功能：可選



外殼材質：鋁



頻    率：80GHz



工作電壓：6~30V DC（建議使用12V DC）



工作電流：≤15mA（12V DC）



信號輸出：RS485 Modbus協議



防護等級：IP68

一般說明	量   程	45m/85m
	盲    區	≤0.2m
	工作頻率	80GHz
	響應延時	大約1秒（取決于參數設置）
電氣參數	工作電壓	6~30V DC
	通訊協議	RS485  Modbus協議
	允許波紋	＜100Hz            Uss＜1V
		（100~100K）Hz     Uss＜10mV
電纜參數	電纜入口/插頭	絕緣電纜 電纜直徑5mm
機械特性	過程連接	萬向支架
	防護等級	IP68
	外殼材質	鋁
	天線材質	ABS
周圍環境	工作溫度	-40~70℃
	相對濕度	＜95%
	耐    振	機械震動10m/s²,（10~150）Hz

串口通訊調試
硬件接口：RS485
通訊協議：Modbus
波特率：9600 (可調)
數據格式：8N1（可調）
校驗CRC16：多項式A001

信息幀格式及說明
1、主機的命令格式由從機地址、功能碼、  寄存器起始地址、讀取點數及
CRC碼組成如表1所示。


主機發送：	站號(1B)	功能碼(1B)	寄存器起始地址(2B)	讀取點數(2B)	CRC(2B)
	01	03	00 XX	00 XX	XX XX
	站號(1B)	功能碼(1B)	寄存器起始地址(2B)	存儲數據(2B)	CRC(2B)
	01	06	00 XX	XX XX	XX XX

表1 主機命令

主機命令詳細說明
站號：從機地址（0-99）；
功能碼：03讀取寄存器的數值； 06更改寄存器的數值；
寄存器起始地址：兩個字節，具體描述詳見表3；
讀取點數：2個字節，若讀取十六位整型數據，則設為0001，讀取32位整型 數據，則設為0002；
存儲數據:2個字節，將存儲數據轉換為16進制，高字節在前，低字節在后；
CRC:校驗碼，兩個字節。
從機響應有兩種格式，當功能碼為03時，其格式由站號、功能碼、數據長 度，數據區及CRC碼，如表2；當功能碼為06時，其格式與主機命令幀相同，如 表1所示，即重復主機發送命令。


從機應答：	靜止期	站號(1B)	功能碼(1B)	返回數據長度	數據(nB)	CRC(2B)
	T1 T4	01	03	n	XX XX XX XX	XX XX XX XX

表2 從機應答

站號（地址）： 一個字節，返回主機發送的地址；
功能碼： 一個字節，返回主機發送功能碼；
應答數據字節數:后面跟的數據字節數；
數據：針對主機命令返回對應的數據，高字節在前，低字節在后；
CRC:校驗碼，兩個字節。
寄存器地址詳細說明：寄存器0x0000~0x0003數據為有符號整型數據,為當前測 量值；0x0010為當前儀表狀態，表示是否有故障；0x0011~0x0014為從機的安裝量 程、盲區、水位的零點滿點。


寄存器地址	描述(不可連續讀取)
0x0000	讀取儀表當前空高值，單位為cm(只讀)
0x0001	讀取儀表當前空高值，單位為mm(只讀)
0x0002	讀取儀表當前水位值，單位為cm(只讀)
0x0003	讀取儀表當前水位值，單位為mm(只讀)
0x0010	讀取測量狀態（只讀）；  ==0 正常，大于0有錯誤
0x0011	從機量程 單位厘米（讀寫）
0x0012	從機盲區 單位厘米（讀寫）
0x0013	從機低位調整 單位厘米（讀寫）
0x0014	從機高位調整 單位厘米（讀寫）

表3 寄存器地址說明

舉例
（1）讀取儀表水位值，單位mm
主機發送：01 03 00 03 00 01 CRC16
儀表回應：01 03 02 XX XX CRC16
（2）修改儀表參數，修改量程為10m（1000cm）
主機發送：01 06 00 11 03 e8 xx xx
儀表回應：01 06 00 11 03 e8 xx xx 表示修改成功；如果返回值不同表示修改失 敗或預置數據超限。
