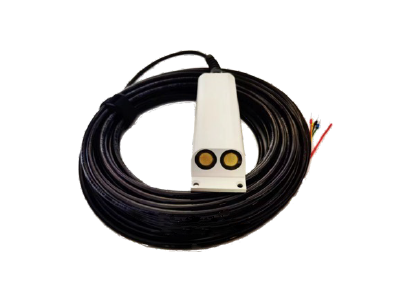

隨著生產的發展和科學技術的進步，供排水行業面臨著從傳統的經驗型管理向現代科學量化型管理轉變的艱巨任務。而量化的管理必須有量化的數字，城市不同類型排水流量的測量也就成了必需。流量計正是可以科學地提供這一數據的測量儀表。由于污水的水質差、雜質多、腐蝕性強，傳統的接觸型流量計很難保持長期穩定的運行。超聲多普勒流量計解決了以上諸多問題，并且具有體積小、易安裝和節能的優點，可長時間在惡劣的環境下穩定運行，非常適合污水、排水流量的測量。一體化多普勒流量計具有結構簡單、易于安裝、維護檢修方便、流量檢測范圍寬、測量精度高的特點，對城市排污、工業廢水、礦漿、原油、泥漿、油水混合物等含氣泡、雜質、顆粒的液體也有較好的適應性，是城市排水監測相對較優的選擇，而且它本身具有體積小、易安裝和節能的優點，可長時間在惡劣的環境下穩定運行，適合城市排水水量計量。本儀器是根據多普勒效應設計制造的，多普勒效應是為紀念奧地利物理學家克里斯琴·約翰·多普勒而命名的，在聲學領域中，當聲源與接收體（即探頭和反射體）之間有相對運動時，回聲的頻率將有所變化，此種頻率的變化稱之為頻移，即多普勒效應。我公司根據聲學多普勒設計的流量測量系統已被廣泛應用到水利、環保、城市供排水的流量、流速測量中。
一體化多普勒流量計是基于微處理器技術，自身完備的流量測量儀表，與其它常規類型流量計或其它超聲波流量計相比，除具有高精度、高可靠性、高性能、低價格的顯著特點外，還具有下列更多的優點：
² 流速、溫度、液位一體化測量避免了設備多設備安裝的復雜性
² 測量點在探頭的前方，不破壞流場，測量精度高，量程寬
² 流速分辨率高，測速范圍廣，響應速度快
² 可測瞬時流速、平均流速
² 內置濾波算法，測量線性，流速檢定曲線不易變化
² 無機械轉動部件，不存在泥沙堵塞和水草纏繞問題
² 探頭堅固耐用，不易損壞，操作簡便
² 采用具有先進測量技術及流量計算方法
一體化多普勒流量計是基于微處理器技術，自身完備的流量測量儀表，與其它常規類型流量計或其它超聲波流量計相比，除具有高精度、高可靠性、高性能、低價格的顯著特點外，還具有下列更多的優點：
² 流速、溫度、液位一體化測量避免了設備多設備安裝的復雜性
² 測量點在探頭的前方，不破壞流場，測量精度高，量程寬
² 流速分辨率高，測速范圍廣，響應速度快
² 可測瞬時流速、平均流速
² 內置濾波算法，測量線性，流速檢定曲線不易變化
² 無機械轉動部件，不存在泥沙堵塞和水草纏繞問題
² 探頭堅固耐用，不易損壞，操作簡便
² 采用具有先進測量技術及流量計算方法
| 測量原理 | 聲學多普勒連續測量（速度面積法流量計算） | ||
| 流速 | 測量范圍 | 精度 | 分辨率 |
| 0.02~10m/s（量程可配置） | ±0.5% | 1mm | |
| 水位 | 測量范圍 | 精度 | 分辨率 |
| 0.1~10m | ±1cm | 1mm | |
| 水溫 | 測量范圍 | 精度 | 分辨率 |
| -10~60℃ | ±1℃ | 0.1℃ | |
| 流量 | 測量范圍 | 精度 | 分辨率 |
| 0.001~99999m³/h | ±2-3%（視斷面形態） | 0.001 m³/h | |
|
基本 參數 |
電源電壓 | 功耗 | 頻率 |
| 7.2~24VDC |
≤65毫安（工作模式） ≤20（6.5）毫安（待機模式）@12VDC供電 |
600K/1M/2M（可定制） | |
| 通訊接口 | 線纜 | 外殼材質 | |
| RS485 Modbus協議 | 4芯屏蔽信號線 | ABS/鋁合金/不銹鋼 | |
| 工作溫度 | 防護等級 | 尺寸 | |
| -30~100℃（不結冰） | IP68 | 140×55×25mm（L×W×H） | |
一體化多普勒流量計的測量原理是以物理學中的多普勒效應為基礎的根據聲學多普勒效應，當聲源和觀察者之間有相對運動時，觀察者所感受到的聲頻率將不同于聲源所發出的頻率。這個因相對運動而產生的頻率變化與兩物體的相對速度成正比。在超聲波多普勒流量測量方法中，超聲波發射器為一固定聲源，隨流體一起運動的固體顆粒起與聲源有相對運動的“觀察者”的作用，當然它僅僅是把入射到固體顆粒上的超聲波反射回接收據。發射聲波與接收聲波之間的頻率差，就是由于流體中固體顆粒運動而產生的聲波多普勒頻移。由于這個頻率差正比于流體流速，所以測量頻差可以求得流速，進而可以得到流體的流量。因此，超聲波多普勒流量測量的一個必要的條件是：被測流體介質應是含有一定數量能反射聲波的固體粒子或氣泡等的兩相介質。這個工作條件實際上也是它的一大優點，即這種流量測量方法適宜于對兩相流的測量，這是其它流量計難以解決的問題。因此，作為一種極有前途的兩相流測量方法和流量計，超聲波多普勒流量測量方法目前正日益得到應用。
4 儀器的安裝
4.1 渠道內安裝條件和位置
1）由于多普勒法流速測量受流體中氣泡等因素影響較大的特性，傳感器安裝位置需滿足峰值流速時該處流體平穩的條件。自然河道，渠道多以距上游5倍于河道、渠道寬度的位置，距下游3倍于水道、渠道寬度的位置為最低要求，對應20 倍，5倍寬度的位置為宜。
2）在河流、渠道上測量，只需最低液位超傳感器以上10厘米，即可測量。
3）標配型號耐壓10米，可定制滿足最大100米耐壓的需求。
4）多普勒法流量計對流體內固體雜質含量要求低于20kg/m³。
5）標配型號可測最大流速為6.0米／秒，可定制滿足12.0米／秒的需求。
6）若安裝位置紊流現象嚴重，在缺少率定數據支持的情況下可能會對測量結果產生較大誤差。建議選取流體平穩流動位置（需考慮流量峰值，流體內固體雜質等因素）部署傳感器。
7）傳感器垂直安裝位置以避免渠底泥沙沉積物掩埋，水生植物纏繞和石頭碰撞等情況的原則下盡量靠近渠底，同時需考慮液位高度。距渠底10厘米至25厘米為宜。
8）傳感器需水平安裝。
9）傳感器需與水流方向平行，探頭所對方向需與水流方向相反。
超聲波多普勒流量計安裝位置的上游要有渠道寬度20倍的直渠道，下游要有渠道寬度5倍的直渠道。
有些現場因為實際渠道條件限制，造成安裝地點上游達不到20倍的直渠道， 下游達不到5倍的直渠道。最低要求是上游5倍的直渠道，下游3倍的直渠道。
如下圖實例：因為在山區，多為彎渠，達不到標準的上游直渠道要求，在這個點安裝實際流速是0.90～0.95米/秒，測量出來的值是0.65～0.80米/秒。
如果安裝在閘門下游(最少要30倍以上的直渠道)，特別要注意觀察水面情況， 是否平穩。
如果傳感器安裝地點離開閘門的距離已經有30倍的渠道寬度，但是水面還是 不平穩，那就需要加大傳感器距離閘門的距離，直到水流平穩為止。這個距離沒有限制，可能是60倍的渠道寬度，80倍的渠道寬，直到水流平穩為止。
確定安裝高度：
探頭距渠底的理想高度為100mm—250mm，具體要根據渠道的最低水位確定。
傳感器應盡量安裝于靠近渠底，如果渠底有很多沉淀物、淤泥、水草或者有石頭會滾動，可以抬高安裝位置，避免被沉積物與水草覆蓋探頭，或者被石頭沖擊探頭，造成探頭損壞。
20米以下寬度的渠道，如果是矩形渠道，是安裝在整個渠道寬度的15-20%處。因為安裝在這個位置，最接近整個渠道水平方向上的平均流速。梯形渠道安裝：傳感器安裝在斜坡和底邊交界處，又叫做“坡腳”處。同時要 滿足：傳感器低于最低水位以下10厘米。4.2 管道或者涵洞內安裝條件和位置
1）管道內安裝，只要最低水位超過傳感器以上10厘米，管道內徑≥300毫米就可以測量。不要求滿管，非滿管狀態下也可以測量。也要選擇水流平穩的地方安 裝，安裝位置的上游要有管道內徑20倍的直渠道，下游要有管道內徑5倍的直渠道。
2）要選擇水流平穩的地方安裝，水流不平穩的地方，測量不穩定，誤差會很大。會出現兩種情況，第一：數據上下波動大；第二：測量數據比實際偏小；
3）要考慮管道內沉積物和淤泥的情況，如果有淤泥，傳感器要避開淤泥。 對于上游來的垃圾或者漂浮物，要在上游渠道上做格柵來過濾，格柵距離
傳感器要有管道內徑5倍以上距離。
河道內安裝條件和位置
1）對于較寬的河道，比如：自然河流、大型水庫的泄洪渠、大壩下的船舶航 道、水電站的泄洪道，從兩個岸邊到中間的流速相差很大，如果要測量流量就更加復雜了，因為不同位置流速不一樣，流量也不一樣。
2）在這種情況下，除了要滿足渠道內安裝的條件外，一般需要多個點采集流速數據。最少需要3個傳感器，在河岸兩邊和中間各裝一個。
3）比如把一個30米的河道平均分為10等分。
4）要確保安裝點旱季的最低水位比傳感器高10厘米。
5）要確定現場測量點是否適合安裝，有不少自然的河流，用支架安裝很難， 為了安裝傳感器，甚至要動用挖土機來做堤壩阻擋水流，形成方便施工的場地，這種情況下，就要考慮使用非接觸式的河道流量計來測量了。
4.4 傳感器安裝步驟
1）安裝固定支架，確保在最大流速2倍的條件下還可以穩定可靠固定。
2）傳感器跟安裝底座固定。
3）傳感器電纜穿管布線，所有保護管都要固定好，在水中的保護管每0.5米最少要有1個卡子固定。傳感器背后出線口要做特別保護和固定，保證水流的沖擊力被保護管接收到，傳感器出線不會受力。
否則時間長了，傳感器出線會斷裂！！！
4）通過筆記本電腦發送指令查看測量數據
5）如果跟實際流速接近，就可以把外部通訊線與現場的采集儀主機或者其他接收設備連接。
6）清潔傳感器上附著的雜物。
4.5 傳感器線纜保護
1）傳感器的出線必須要用PVC、PE、PR、鍍鋅管等來保護，避免水流長期沖擊造成電纜開裂、脫出，或者被異物碰撞后劃傷或者割破。在保護管的保護下，線纜沿著渠道底部或者渠道內壁由傳感器下游方向引出水面。
2）傳感器背后出線處，因為在水中，會被水流長期沖擊，需要做保護管，然后固定起來。由保護管來承受水流的沖擊力。如果由線纜來直接被水流沖擊，可能會造成斷線、電纜外皮被磨爛等情況。
3）傳感器所自帶的一段通信電纜線內有通氣導管，因此注意不得將其彎折。當通信電纜線引出水面后，可接普通的電纜線，此時應使通氣導管開口方向朝下，防止水及異物進入通氣管，或者堵塞通氣管。
4）接傳感器上的485或者12VDC電源的電纜，485和12VDC的線纜必須分開用兩根2芯屏蔽電纜連接。
5）不要人為拉扯、甩動電纜，也不要撞擊傳感器殼體。不要把連接電纜作為承重線，用連接電纜來懸掛重物。電纜必須是固定在渠道的水泥壁上，不能晃動。
6）供電只能用電池供電，或者太陽能供電。如果使用220VAC等市電供電，要用線性電源來轉化為12VDC直流電，不能使用開關電源。
7）對于流速≥1.0米/秒的現場，安裝支架強度要加強到現有支架強度的3倍以 上，保證激流不會沖走或者沖壞支架。并且要在水平方向上做斜撐，以支撐傳感器不會被水流沖擊造成移動、抖動、飄移。
8）在需要延長電纜的情況下，導氣電纜只要保證他不會進水，不會折彎，不會被堵塞就可以，要考慮到天氣濕度大情況，氣溫低凝露的情況。12VDC供電電纜可以延長到200米，要使用0.75平方毫米的兩芯電纜。485輸出的電纜可以延長到200米，要使用0.75平方毫米的兩芯屏蔽電纜。
