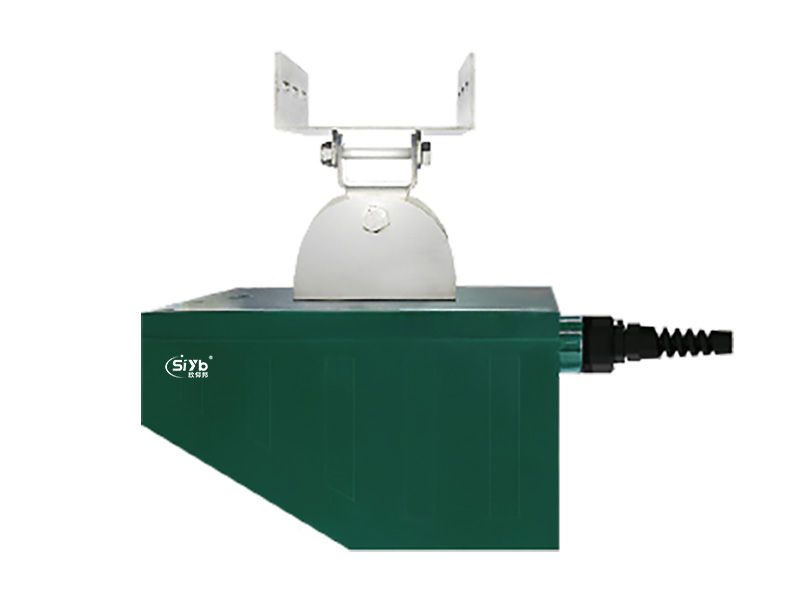

雷達流速儀又稱為表面流速儀,是一款K波段非接觸式測量雷達傳感器，具有連續測量江河河道、 槽堰、溝渠等水流表面流速的功能， 可用于水文監測、防洪防澇、環保排污監測等領域。雷達流速儀采用先進的雷達信號處理技術，具有高精度的速度測量能力，在12°的角度范圍內測量河流表面流速，安裝高度范圍為0.3~35m，測量分辨率±1mm/s滿足了水文觀測站對水面流速觀測的需求。采用多普勒效應原理測量水流表面流速，通過發射ISM 24.15GHz電磁波沿軸向前方發射，電磁波遇到待測水流表面后發生漫反射，沿軸向返回被電子單元部分接收。由于水流與電磁波的相對運動，接收到的電磁波頻率發生多普勒頻移，頻移量的大小與液面的流動速度成正比，因此可通過多普勒頻移量計算出水流的表面流速。注：在測量過程中，不能移動儀表，改變儀表的指向會影響測量結果。當水流流速過低時，水面比較平靜，多普勒頻移相應很小，計算得出的水流表面流速幾乎為0，表面流速儀會上傳0速，以指示當前的工作狀態。
(2)陣列天線，體積小，重量輕,安裝方便
(3)自帶測量角度功能
(4)不受腐蝕、泡沫等影響
(5)不受大氣中水蒸氣、溫度和壓力變化的影響
|
|
|
電 源：8~30V DC（建議使用12V DC） |
|
-P 工作電流：≤60mA（12V DC） |
|
-L 工作電流：≤80mA（12V DC） |
|
工作溫度：-40℃~ 70℃防護等級：IP68 |
|
流速范圍：0.1~ 21m/s
0.02~ 21m/s
流速準確度：8.8mm/s
流速雷達波束角：12°×12°分辨率：±1mm/s
方向辨別：上游
測量持續時間：2~ 240s采樣間隔：0s~ 5h
工作頻率：24GHz到水面距離：35m俯仰角：30°~70° 外殼材質：ABS塑料/金屬
|
|
|
|
RS485/Modbus |
串口通訊調試
通訊協議硬件接口：RS485
通訊協議：標準Modbus
波特率：9600
數據格式：8N1
校驗：CRC16
5.1.1 信息幀格式及說明
主機的命令格式由從機地址、功能碼、寄存器地址、讀取點數及CRC碼組成如表1所示。
|
主機發送： |
站號(1B) | 功能碼(1B) | 起始地址(2B) | 讀取點數(2B) | CRC(2B) |
| 01 | 03/06 | 00 XX | 00 XX | XX XX |
5.1.2 主機命令詳細說明
站號：從機地址（0-99）；
功能碼：03讀取寄存器的數值；06更改寄存器的數值； 寄存器起始地址：兩個字節，具體描述詳見表3；
讀取點數：2個字節，若讀取16位整型數據，則設為0001；讀取32位整型數據，則設為0002；
CRC：校驗碼，兩個字節。
從機響應有兩種格式，當功能碼為03時，其格式由站號、功能碼、數據長度，數據區及CRC碼，如表2；當功能碼為06時，其格式與主機命令幀相同，如表1所示。
|
從機應答： |
站號(1B) | 功能碼(1B) | 返回?cái)?shù)據長度 | 數據(nB) | CRC(2B) |
| 01 | 03 | n | XX XX XX... | XX XX |
站號（地址）：一個字節，返回主機發送的地址；
功能碼：一個字節，返回主機發送功能碼；
應答數據字節數：后面跟的數據字節數；
數據：針對主機命令返回對應的數據，高字節在前，低字節在后；
CRC：校驗碼，兩個字節。
| 寄存器地址 | 描述 |
| 0x001F | 讀取當前流速值，單位為mm/s(只讀) |

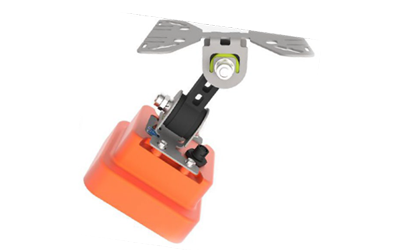

S-LDLS雷達流速儀
