產品介紹

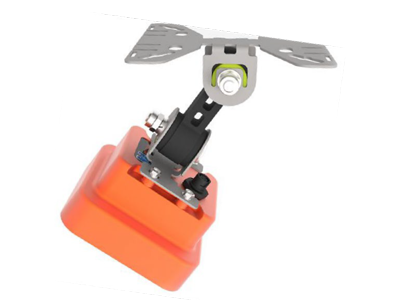

雷達流速儀是一款非接觸式臿達流速測量設備，可有效監測各種渠道、天然河道的水流表面流速。該產品易安裝維護，操作簡單。廣泛適用于水文、防汛排澇、環保排污監測等領域，實現 7x24 小時在線監測。

工作原理

雷達流速儀采用多普勃效應原理測量流體表面流速。當雷達發射的電磁波與接收體（即探頭和反射體）之間有相對運動時，回波的頻率將有所變化，此種顏率的變化稱之為頻移，即多普勒效應。當雷達流速伩與水體以相對速度V 發生對運動時，雷達流速儀所收到的電磁波頻率與雷達自身所發出的電磁波頻率有所不同，此頻率差稱為多普勒頻移。通過計算多普勒頻移與V 的關系，得到流體表面流速。應用K、Ka 頻段雷達波探測流體流速的技術難點在于低速段的測量。當流體流速比較緩慢時，雷達波在平靜的水面上形成鏡面反射，雷達流速儀幾乎接收不到反射回來的電磁波信號，因此園內外多數同類產品的流速下限通常在 0.3m/s 以上。采用擁有自主知識產權的測流控制算法和檢測微弱目標的雷達天線研制生產的雷達流速儀，可檢測到 0.1m/s 以上的表面流速。

性能指標



1 工作頻率 24GH2

2 測速范服 0.1~20mls 與流態有關

3 測速精度 ‡0.01m/s：士1%FS

4 波束角度 12°

5 餅仰角 30~70° 建議 55°左右：橫滾角建議＜‡2°

6 自動餅仰角補償 精度土0.5°，分辨率 0.1°

供電電源 DC6~30V 建議 DC12V

工作電流：＜40mA

8 功耗 @DC12V

待機電流：＜5mA

9 通訊方式 RS485，MODBUS 水議 可自定義協議

10 波待率 9600~115200bps

11 工作溫度 40~80 C

12 防護等級 P68

13 寶量 0.45kg

14 尺寸 105*105°60mm
