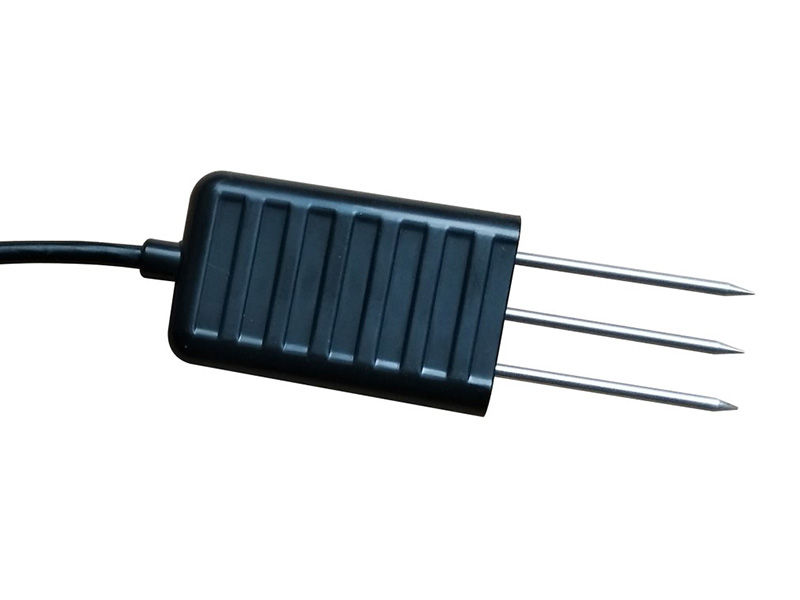

產品簡介
S-CGNK土壤氮磷鉀傳感器性能穩定，靈敏度高，通過檢測土壤中氮磷鉀的含量來判斷土壤的肥沃程度，來評估土壤情況，適用于土壤墑情監測、科學試驗、農業灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養等場合。
合適的氮磷鉀含量是植物生長的一個重要條件，氮磷鉀過多或者缺乏，農作物生長就會受到影響。
該傳感器具備以下特點：
（1）可用于測水肥一體溶液、以及其它營養液與基質的氮磷鉀含量。
（2）電極采用特殊處理的合金材料，可承受較強的外力沖擊，不易損壞。
（3）完全密封，耐酸堿腐蝕，可埋入土壤或直接投入水中進行長期動態檢測。
（4）精度高，響應快，互換性好，探針插入式設計測量精確，性能可靠。
（5）完善的保護電路。



技術參數

土壤氮磷鉀	量程	0-2000mg/kg
	分辨率	1mg/kg(mg/l)
	精度	±2%F.s
供電電壓	DC 12V
輸出方式	RS 485
靜態功耗	10mA@12V DC
防護等級	IP68

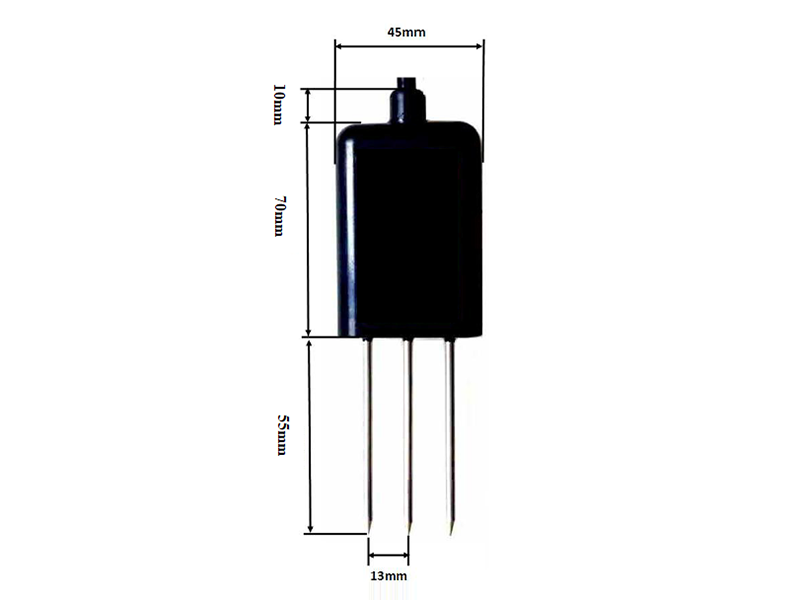

外形尺寸	45*15*135mm
工作環境	-40~85℃
密封材料	黑色環氧樹脂



接線方法
（1）若配備本公司生產的氣象站，直接使用傳感器線將傳感器與氣象站上的相應接口相連即可。
（2）若單獨購買傳感器，傳感器配套線線序分別為：

線顏色	定義
紅色	電源正
黑色	電源地
黃色	RS485+
藍色	RS485-

安裝與測量
在長期觀測時，灌溉或者降雨后的測量值更接近真實水平。如果進行氮磷鉀速測，可先在被測土壤處澆水，待水分充分滲透后進行測量。
（1）快速測量法：選定合適的測量地點，避開石塊，確保電極不會碰到石塊之類堅硬物體，按照所需測量深度刨開表層土，保持下面土壤原有的松緊程度，握緊傳感器體垂直插入土壤，插入時不可前后左右晃動，確保與土壤緊密接觸。一個測點的小范圍內建議測多次求平均。
（2）埋地測量法：根據需要的深度，垂直挖直徑大于20厘米的坑，深度按照測量需要，然后在既定深度將傳感器鋼針水平插入坑壁，將坑填埋壓實，確保電極與土壤緊密接觸。穩定一段時間后，即可進行連續數天、數月乃至更長時間的測量和記錄。
如果在較堅硬的地表測量時，應先鉆孔（孔徑應小于探針直徑），再插入土壤中并將土壓實然后測量。傳感器應防止劇烈振動和沖擊，不能用硬物敲擊。由于傳感器為黑色封裝，在強烈陽光的照射下會使傳感器急劇升溫（可達50℃以上），為了防止過高溫度對傳感器的溫度測量產生影響，請在田間或野外使用時注意遮陽與防護。

MODBUS通訊協議
通訊參數：波特率9600，數據位8位，無校驗位，
兩次通信間隔至少1000ms以上。
【1】寫入設備地址
發送：00 10 Adress CRC16 （5個字節）
返回：00 10 CRC16 （4個字節）
說明：1.讀寫地址命令的地址位必須是00。
      2.Adress為1個字節，范圍為0-255。
例如：發送：00 10 01 BD C0
返回：00 10 00 7C
【2】讀取設備地址
發送：00 20 CRC16  （4個字節）
返回：00 20 Adress CRC16 （5個字節）
說明：Adress為1個字節，范圍為0-255。
例如：發送：00 20 00 68
返回：00 20 01 A9 C0

A．讀取實時數據：
假設設備地址為：0x01，有效范圍0~254，0為廣播地址。
如發送：01 03 00 00 00 03 05 CB

序號	含義	偏移	字節數	說明
1	設備地址	0	1	設備唯一地址
2	操作碼(讀)	1	1	固定值0x03
3	寄存器起始編號	2	2	讀取的第一個寄存器編號
4	讀取寄存器個數	4	2	3個傳感器參數
5	CRC16校驗	6	2	低前高后

設備返回：
01 03 06 xx xx xx xx xx xx CRC16

序號	含義	偏移	字節數	說明
1	地址域	0	1	地址(0x01)
2	操作碼	1	1	僅讀(0x03)
3	數據長度域	2	1	數據長度
4	數據域	3	2	氮： 0~2000mg/kg
		5	2	磷： 0~2000mg/kg
		7	2	鉀： 0~2000mg/kg
5	校驗域	9	2	低前高后

操作碼：固定為0x03，即讀取操作，不支持其它操作。
寄存器地址起始編號：范圍0-15，表示要讀取的第一個寄存器編號。
寄存器個數：范圍1~16，表示讀取最后一個寄存器編號+1，讀取的數據不包括本編號的寄存器內容，僅作為結束標記，其值必須保證大于等于“起始編號”。

B．設備返回數據幀：
01 03 06 xx xx xx xx xx xx CRC16
數據長度：不含本身，僅表示數據域的字節數量。最大6，最小0。
根據讀取指令序列的“起始編號”和“寄存器個數”來確定。
數據長度 =（結束編號–寄存器個數）*2
通訊舉例(獲取3個傳感器的數據，獲取單個傳感器依次類推)：
發送：01 03 00 00 00 03 05 CB
返回：01 03 06 00 5C 00 4A 00 8A E2 F8
00 5C為氮含量，是十六進制整數，換算成十進制是92，即氮含量為92 mg/kg。
00 4A 為磷含量，是十六進制整數，換算成十進制是74，即磷含量為74mg/kg。
00 8A 為鉀含量，是十六進制整數，換算成十進制是138，即鉀含量為138mg/kg。

C．CRC16校驗碼的計算
1)  預置1個16位的寄存器為十六進制FFFF（即全為1）；稱此寄存器為CRC寄存器；
2)  把第一個8位二進制數據（既通訊信息幀的第一個字節）與16位的CRC寄存器的低8位相異或，把結果放于CRC寄存器；
3)  把CRC寄存器的內容右移一位（朝低位）用0填補最高位，并檢查右移后的移出位；
4)  如果移出位為0：重復第3步（再次右移一位）；
如果移出位為1：CRC寄存器與多項式A001（1010 0000 0000 0001）進行異或；
5)  重復步驟3和4，直到右移8次，這樣整個8位數據全部進行了處理；
6)  重復步驟2到步驟5，進行通訊信息幀下一個字節的處理；
7)  將該通訊信息幀所有字節按上述步驟計算完成后，得到的16位CRC寄存器的高、低字節進行交換；
8)  最后得到的CRC寄存器內容即為CRC16碼。（CRC碼為低前高后順序）

使用說明
將傳感器按接線方法中的說明接線，然后將傳感器探頭針腳插入欲測量的土壤中，打開電源和采集儀開關，即可獲取測量點土壤參數。

注意事項
1、請檢查包裝是否完好，并核對產品型號是否與選型一致；
2、切勿帶電接線，接線完畢檢查無誤后方可通電；
3、傳感器線長會影響產品輸出信號，使用時不要隨意改動產品出廠時已焊接好的元器件或導線，若有更改需求，請與廠商聯系；
4、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；
5、請保存好檢定證書和合格證，維修時隨同產品一同返回。
