方案需求

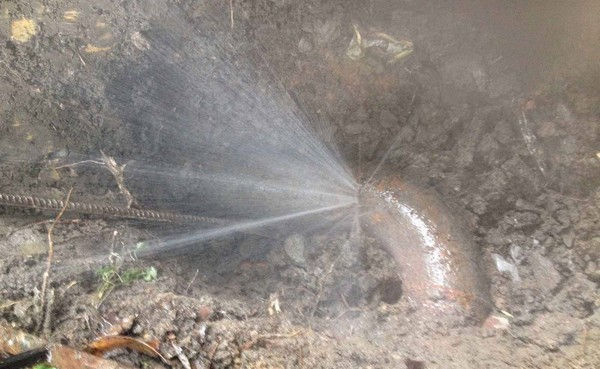

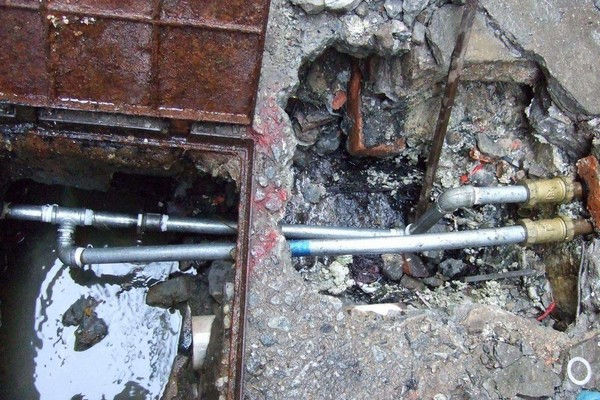

自來水公司通過市政管網把水送到每個小區或每棟樓，此時的水處于高壓，而且由于管網長分流多所以水壓不恒定。我國還有很多地區沒有實行一戶一表，水務公司只是抄收小區總表。水壓不穩的情況原因有很多。排查原因需要預知小區供水采用的供水方式是無負壓還是屋頂水箱，是整體增壓還是分區供水，是立管裝的減壓閥還是表前裝的減壓閥。內部管道是什么材質的，鋼塑管的話里面有堵塞也會有上述情況。住宅6層以上是二次加壓所以沒受影響，應該是周圍管道的問題。

二次供水水塔是自身落差的水壓進行二次供水，提供相對恒定的水壓，因為采用壓差，所以水箱不能是封閉的，所以易滋生細菌和跑進昆蟲。所以現在小區多采用dpi調節水泵進行二次供水，達到水的相對恒壓。因此水壓是判斷自來管道異常的最直接有效的方式。


技術部署

水壓監測使用壓力變送器傳感器，針對自來水使用的是螺紋水管管徑配對的變送器如水龍頭一般接入，另一端才有RS485串口通信線，通過串口通信數據輸出壓力數據，傳感器串口通信數據輸出給欣仰邦DTU 4G傳輸設備，設備串口轉無線透傳數據到服務器平臺。平臺針對傳感器協議解析水壓數據，多個監測點對比，不同的管道數據GIS定位數據分析，實現記錄可查，異常可報警。可使用二次供水PLC接入傳感器，再通過PLC整合更多的流量等數據傳輸上報平臺系統。自動控制，壓力過大有減壓閥減壓，壓力過小有二次給水泵加壓，樓棟壓頭不均衡，有平衡閥平衡壓力，壓力不穩定有定壓罐定壓。

方案優點

★ 標準螺紋引壓測量方法;

★ 全不銹鋼結構，防護等級IP68;

★ 測量精度高達0.1級;

★ RS485、4~20mA輸出可選;

★ 聚氨酯專業電纜，耐高溫、耐腐蝕;

★ 欣仰邦工業網關DTU串口傳輸設備4G高速轉無線;

★ 4G DTU兼容傳感器及泵房PLC數據采集傳輸;

★ 傳感器供電電源：5V～36V DC，與DTU供電范圍兼容;

★ 485總線多傳感器接入，可測量液位、水位、溫濕度等數據一并采集;
