水位水質監測系統的硬件配置解決方案河流流速安裝

供電系統

太陽能供電系統結構組成

太陽能供電系統由太陽能電池組、太陽能控制器、蓄電池（組）組成。各部分的作用為：
（一）太陽能電池板：太陽能電池板是太陽能發電系統中的核心部分，也是太陽能發電系統中價值最高的部分。其作用是將太陽的輻射能力轉換為電能，或送往蓄電池中存儲起來，或推動負載工作。太陽能電池板的質量和成本將直接決定整個系統的質量和成本。
（二）太陽能控制器：太陽能控制器的作用是控制整個系統的工作狀態，并對蓄電池起到過充電保護、過放電保護的作用。在溫差較大的地方，合格的控制器還應具備溫度補償的功能。其他附加功能如光控開關、時控開關都應當是控制器的可選項。
（三）蓄電池：一般為鉛酸電池，小微型系統中，也可用鎳氫電池、鎳鎘電池或鋰電池。其作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。

太陽能發電系統特點

1) 長壽命：晶體硅太陽能電池組件的質量保證期是15-20年；
2) 高性能：晶體硅太陽能電池發電系統具有抗臺風、抗冰雹、抗潮濕、抗紫外輻照等特點，組件系統可以在零下40度到零上70度環境下正常工作；
3) 無需職守：運行中無需人員職守，像常規能源一樣能向負載供電；
4) 無間斷供電：系統設計時考慮到當地的陰雨天氣情況，將平時多余的電能存儲在蓄電池內，可確保用戶在陰雨天仍有足夠的電能可供使用；
5) 直流無干擾電源：太陽能電池發電設備，無噪聲、電源無高次諧波干擾，特別適用于通信電源；
6) 不受地理環境影響：平原、河道、海洋、高山、雪原、海島、森林地區，任何需電的地方都可以使用晶體硅太陽能電池發電系統。

太陽能供電系統設計原則

1）根據安裝地點太陽能資源具體情況和負載耗電量，確定太陽能發電容量。
2）保證所有設備供電。
3）環保、經濟、實用、安全、可靠。

太陽能供電設計

太陽能及蓄電池組配置要求

主要指標要求

太陽能電池組件保證使用壽命長，設計在10年以上;蓄電池容量能滿足設備負載半個月連續陰雨天供電。

蓄電池組容量設計

蓄電池的容量對保證連續供電是很重要的。因為設備所需的電量都是由蓄電池提供的，太陽能方陣每日所發電量都要存儲到蓄電池內以供設備消耗，但每天太陽能方陣需要多發出一部分電量存儲到蓄電池內以備陰雨天使用。

太陽能及蓄電池組配置方案

浮筒整個系統由太陽能板及蓄電池供電。
供電系統配置如下：

太陽能板總功率：40W
蓄電池：65AH
太陽能控制器： 12V 1個

本系統使用太陽能為儀器儀表供電，不需要外接電源，利于偏遠環境安裝。按每10分鐘發送一次數據，理論供電持續時間可達30天。

8.2.3數據采集裝置

產品概述
S-CG300遙測終端機集數據采集、傳輸、存儲功能于一體，采用低功耗設計，特別適用于太陽能供電的監測現場，可大大減少太陽能供電成本并降低施工度,廣泛應用于氣象、水文水利、地質等行業。
產品特點
1、數據采集、傳輸一體化設計。
2、GPRS實時在線功耗低，在線平均電流≤10mA。
3、可選配水資源監測數據傳輸規約、水文監測數據通信規約等。
4、支持各家組態軟件和用戶自行開發軟件系統。
產品功能
通信功能：支持GPRS、短消息、衛星等多種通訊方式；支持與多中心進行數據通信；支持實時在線、定時喚醒兩種工作模式。
采集功能：采集水位、雨量變送器的標準信號；采集流量計、脈沖表的流量數據；采集水泵或閥門運行狀態、設備供電狀態和箱門開關狀態。
圖片抓拍功能：可外接工業照相機，進行圖片抓拍。
控制功能：支持自動控制、遠程控制水泵、閥門等控制設備。
遠程管理功能：支持遠程參數設置、程序升級。
報警功能：監測數據越限，立即上報告警信息。
存儲功能：本機循環存儲監測數據，掉電不丟失。
技術參數
工作制式:混合式(自報及應答)。
通信方式: 具有同時支持VHF、北斗衛星、GPRS/GSM（4G）通訊功能。傳輸速率:超短波1200bps，GPRS/GSM9600bps、北斗衛星9600bps。
內部存儲容量:64MB以上，可外置SD卡或U盤存儲。
電流:守候狀態電流≤5mA，查詢應答模式≤15mA,工作狀態電流≤100mA。                                             電源:DC12V(太陽能蓄電池直流供電)。
2路模擬信號輸入，轉換誤差≤0.1%FS；2路帶喚醒功能的開關量輸入+12路不帶喚醒功能的開關量輸入通道。
脈沖量輸入：2路脈沖量，可喚醒RTU工作
通訊接口：2路485串口通訊（隔離/不隔離可選）, 標準Modbus RTU通信協議，3路RS232串口通信接口。
可控電源輸出（供傳感器或無線通信設備）:2路12/24V DC電源輸出供傳感器電源（200mA）,1路12V供無線通信設備（最大1500mA,3路12/24V DC電源供串口設備使用（200mA）
人機界面:240×128點陣液晶顯示，全鍵盤操作
實時時鐘（自帶電池，5年）

8.2.4 風速傳感器

產品簡介
    風速傳感器采用傳統三風杯風速傳感器結構，風杯選用碳纖維材料，強度高，啟動好；杯體內置信號處理單元能根據用戶需求輸出相應風速信號，本產品具有量程大、線性好、精度高、靈敏度高、抗干擾能力強、觀測方便、穩定可靠等優點；可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。
技術參數
測量范圍： 0～45m/s 、0～70m/s可選
準確度：±(0.3+0.03V)m/s（V:風速）
分辨率：0.1m/s
啟動風速：≤0.5m/s
供電方式：5V/12V/24V
接線方式：電壓型：3線、電流型：3線、RS-485信號：4線
信號輸出：電壓型：0～5V DC、電流型：4～20 mA
RS-485信號：支持ModBus協議（波特率9600可設，地址0-255可設）
結構：工程碳纖維材質，旋轉三風杯式結構，內置單束激光發射管，測量靈敏度更高
最大回轉半徑：90mm
整體高度：160mm
響應時間：<1S，測量穩定時間：1S
負載能力：電流型輸出阻抗≤250Ω
          電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃
          濕度≤100%RH
防護等級：IP45
線纜等級：額定電壓：300V 溫度等級：80℃
產品重量：210 g
產品功耗：5.5 mW

8.2.5 風向傳感器

產品簡介
系列風向傳感器內部采用精密電位器，并選用低慣性輕金屬風向標響應風向，靈敏度高，精度高，動態特性好。精密信號處理單元可根據用戶需求輸出各種信號。本產品具有線性好、觀測方便、穩定可靠等優點，且非接觸式電子風向傳感器比電刷式風向電位器使用壽命更長，無死區，更靈敏。該可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。
技術參數
測量范圍：0～360°
準確度：±3°
啟動風速：≤0.5m/s
供電方式：5V/12V/24V
接線方式：電壓型：3線、電流型：3線、RS-485信號：4線
信號輸出：電壓型：0～5V DC、電流型：4～20 mA
RS-485信號：支持ModBus協議（波特率9600可設，地址0-255可設）
結構：工程碳纖維材質，尾翼式結構，磁電式原理，旋轉無接觸，無死角，靈敏度更高
最大回轉半徑：105mm
整體高度：200mm
響應時間：<1S，測量穩定時間：1S
負載能力：電流型輸出阻抗≤250Ω
電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃
濕度≤100%RH
防護等級：IP45
線纜等級：額定電壓：300V 溫度等級：80℃
產品重量：210 g
產品功耗：5.5 Mw

8.2.6大氣溫度傳感器

產品簡介
大氣溫度傳感器采用高精度熱敏電阻作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將溫度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強。可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的溫度測量。

技術參數
測量范圍：-50～100℃
準確度：±0.5℃
分辨率：0.1℃
供電方式：DC2.5V/5V/12V/24V
接線方式:電壓型：3線、電流型：3線、RS-485信號：4線
信號輸出：電壓型：0～2.5V DC 、0～5V DC、電流型：4～20 mA
RS-485信號：支持ModBus協議（波特率9600可設，地址0-255可設）
材質：進口負溫度系數熱敏敏感元件，NTC R25:10KΩ±0.5%
響應時間：<1S，測量穩定時間：1S
負載電阻: 電壓型：RL≥1K，電流型：RL≤300Ω
工作溫度：-50℃~100℃
相對濕度：0～100%

8.2.7大氣濕度傳感器

產品簡介
大氣濕度傳感器采用高分子薄膜濕敏電容作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將濕度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；可廣泛應用于氣象觀測、環境控制、農業、工廠等諸多領域。

技術參數
測量范圍：0～100%RH
準確度：±3%RH（T>0℃）
±5%RH（T≤0℃）
分辨率：0.1%
供電方式： 5V/12V/24V
接線方式:電壓型：3線、電流型：3線、RS-485信號：4線
信號輸出：電壓型： 0～5V DC、電流型：4～20 mA
RS-485信號：支持ModBus協議（波特率9600可設，地址0-255可設）
響應時間：<1S，測量穩定時間：1S
負載能力：電流型輸出阻抗≤300Ω，電壓型輸出阻抗≥1KΩ
反向電流（RL_Min=8kOhms）
承受能力：1mA 熱啟動時間：150ms
最大響應時間（63%RH）：10S
工作環境：溫度-40℃~50℃，濕度≤100%RH
產品功耗：6 mw (電壓型)

8.2.8數字氣壓傳感器

產品簡介
數字氣壓傳感器(變送器)采用進口大氣壓力傳感器，測量精度高、穩定性好。配置的信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將大氣壓力轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強。可廣泛應用于氣象觀測、環境控制、農業、工業等諸多領域。

技術參數
量程范圍：500～1100hPa
分辨率：0.1hpa
準確度：± 0.3hPa
供電方式：DC5V/12V/24V
RS-485信號：支持ModBus協議（波特率9600可設，地址0-255可設）
輸出形式：RS485
負載電阻：電壓型：RL≥1K
          電流型：RL≤300Ω
工作溫度：-50℃～80℃
相對濕度：0～100%
產品重量：80 g
產品功耗：24 mW（標配）

8.2.9 雨量傳器

產品簡介
雨量傳感器適用于氣象臺（站）、水文站、農林、國防等有關部門，用來遙測液體降水量、降水強度、降水起止時間。本儀器嚴格按照SL61-2003水文自動測報系統規范、GB11831-89水文測報裝置遙測雨量計、GB11832-89翻斗式雨量計國家標準要求組織生產、裝配、檢定。可用于以防洪、供水調度、電站水庫水情管理等為目的水文自動測報系統、自動野外測報站。

技術參數
承水口徑：Ф200 ± 0.6mm，外刃口角度45度
測量范圍：≤4mm/min（降水強度）
分辨率：0.2mm（6.28ml）
準確度：±4%（室內靜態測試，雨強為2mm/min）
輸出信號：開關接點通斷信號
工作溫度：0～50℃
貯存溫度：-10℃～50℃
產品重量：承水桶重1700 g ，總重3300 g
供電方式：DC5V
輸出方式：脈沖信號

8.2.10pH傳感器

測量原理：
pH傳感器是由貴金屬指示電極和參比電極組合在一起的復合電極。PH的測量是根據測量電極和參比電極組成的工作電池在溶液中測得的電位差，利用待測溶液的PH值與工作電池的電勢大小之間的線性關系，來實現PH的在線監測。
功能特點：

具有良好的重復性及穩定性；
清洗活化簡單，且平衡速度較快；
自動溫度補償功能；
可選配模數轉換模塊，實現數字信號輸出，抗干擾能力強，傳輸距離遠；
可選配模數轉換模塊，實現標準數字信號輸出（RS485），可在無控制器的情況下實現和其他設備的集成和組網；
傳感器現場安裝方便快捷，實現即插即用。

典型應用：

污水處理廠進出水口、沉淀池、生化反應池等工藝流程中的pH在線監測；
市政供水行業、地表水、水產養殖等行業的pH監測；
各種工業生產過程用水和廢水處理過程的PH在線監測。

技術參數：

測量范圍	pH：2-12pH；溫度：0-80℃
測量精度	pH：±0.01pH；溫度：±0.5℃
壓力范圍	≤0.6Mpa
零電位pH 值	7±0.25pH（15mV）
斜率	≥95%
內阻	≤250MΩ
堿誤差	0.2pH(1mol/L Na+ pH14)（25℃）
響應時間	≤10 秒（達到終點值95%）（經攪拌后）
傳感器主要材料	黑色聚丙烯，Ag/Agcl參比凝膠
存儲溫度	-15到65℃
介質溫度	0到80℃
尺寸	直徑30mm*長度195mm
重量	傳感器：0.2KG
防護等級	傳感器：IP68/NEMA6P
電纜長度	標配電纜長度：6米，可延長

8.2.11濁度傳感器

測量原理：
濁度傳感器基于組合紅外吸收散射光線法，光源發出的紅外光經過樣品中濁度的散射，最后由光電檢測器轉換為電信號，并經過模擬和數字信號處理后獲得樣品的濁度值。
主要特點：

傳感器采用雙光束紅外散射光光度計檢測技術，具有良好的重復性及穩定性；
應用ISO7027標準方法（紅外光散射技術）可以消除樣品顏色的影響；
內設自診功能，保證數據準確；
可選配清潔刷自動清洗功能，大大減少傳感器維護量；
數字化傳感器，抗干擾能力強，傳輸距離遠；
標準數字信號輸出，可在無控制器的情況下實現和其他設備的集成和組網；
傳感器現場安裝方便快捷，實現即插即用。

典型應用：

自來水廠進水口、沉淀池等環節的濁度在線監測；
污水廠、各種工業生產過程用水和廢水處理過程等環節的濁度在線監測。

技術參數：

測量范圍	濁度：0.01-100 NTU，0.01－4000 NTU
測量精度	小于測量值的±1%，或±0.1NTU，取大者
壓力范圍	≤0.4Mpa
流速	≤2.5m/s、8.2ft/s
校準	樣品校準、斜率校準
傳感器主要材料	機身：SUS316L + PVC；O型環：氟橡膠；線纜：PVC
存儲溫度	-15到65℃
工作溫度	0到45℃
尺寸	傳感器：直徑60mm*長度256mm
重量	傳感器：1.65KG
防護等級	傳感器：IP68/NEMA6P
電纜長度	標配10米電纜，可延長至100米

8.2.12電導傳感器

測量原理：
電導傳感器是玻璃鉑電極。儀表測量原理是在樣品溶液內放入兩個盤片（電導片），在兩個盤片上加一個電壓就能測出電流。一般來說，電壓是正弦波形式的。電導率是由歐姆公式根據電壓和電流值確定的。
功能特點：

具有良好的重復性及穩定性；
清洗活化簡單，且平衡速度較快；
自動溫度補償功能；
可選配模數轉換模塊，實現數字信號輸出，抗干擾能力強，傳輸距離遠；
可選配模數轉換模塊，實現標準數字信號輸出（RS485），可在無控制器的情況下實現和其他設備的集成和組網；
傳感器現場安裝方便快捷，采用端子連接。

典型應用：

自來水、市政污水、水產養殖等行業的電導率監測；
各種工業生產過程用水和污廢水處理各工藝過程的電導率在線監測。

技術參數：

測量范圍	電導：10-2,000 us/cm；溫度：0-80℃
測量精度	電導：小于測量值的 ±1%或± 1us/cm，取大者；溫度：±0.5℃
壓力范圍	≤0.6Mpa
響應時間	≤10 秒（達到終點值95%）（經攪拌后）
傳感器主要材料	黑色聚丙烯外殼，玻璃鉑電極
存儲溫度	-15到65℃
介質溫度	0到80℃
尺寸	傳感器：直徑30mm長度195mm 變送器：145125162mm(長寬*高)
重量	傳感器：0.2KG；變送器：1.35KG
防護等級	傳感器：IP68/NEMA6P；變送器：IP65/ NEMA4X
電纜長度	標配電纜長度：6米，可延長

8.2.13熒光法溶解氧傳感器

測量原理：
溶解氧測定儀采用熒光法測量溶解氧，傳感器頂端覆蓋了一層熒光物質，當傳感器發出的藍光照射到熒光物質時,熒光物質受到激發發出紅光，由于氧分子可以帶走能量（猝熄效應），所以激發的紅光的時間和強度與氧分子的濃度成反比，通過計算可得出水中溶解氧的濃度。
主要特點：

傳感器采用新型氧敏感膜，自帶NTC溫補功能，測量結果具有良好的重復性及穩定性；
測量時不會產生氧消耗，沒有流速/攪動要求；
突破性的熒光技術，沒有膜和電解液，基本無需保養；
內設自診功能，保證數據準確；
出廠標定，一年無需校準，可現場標定；
數字化傳感器，抗干擾能力強，傳輸距離遠；
標準數字信號輸出，可在無控制器的情況下實現和其他設備的集成和組網；
傳感器現場安裝方便快捷，實現即插即用。

典型應用：

污水處理廠調節池、生化池、出水等各工藝過程的DO在線監測；
自來水廠、地表水、各種工業生產過程用水、水產養殖等行業的DO在線監測。

技術參數：

測量范圍	溶解氧：0-20 mg/L、0-20 ppm；溫度：0-45℃
測量精度	溶解氧：測量值±3%；溫度：±0.5℃
壓力范圍	≤0.3Mpa
校準	空氣自動校準、樣品校準
傳感器材料	機身：SUS316L + PVC；O型環：氟橡膠；線纜：PVC
存儲溫度	-15到65℃
工作溫度	0到45℃
尺寸	傳感器：直徑55mm*長度342mm
重量	傳感器：1.85KG
防護等級	傳感器：IP68/NEMA6P
電纜長度	標配10米電纜，可延長至100米

8.2.14氨氮傳感器

S-CGAD100（RS485）是一款專門針對氨氮在線測量的多參數傳感器。傳感器采用離子電極法，因此測量時，用戶只需要將傳感器投入待測水樣中，就可以直接讀取氨氮的數值。傳感器內置溫度傳感器（CG100）、壓縮空氣電磁閥（用戶只需要連接空壓機即可，電磁閥的開斷可以通過RS485指令進行控制）、電勢平衡棒（接地）以及四個離子電極的接口（建議客戶按照1à氨氮、2à硝氮、3àpH、4à鉀離子的通道順序連接對應電極）。

技術參數：

氨氮傳感器參數
測量范圍	• 氨氮：0.1 ... 1000 mg/l (NH4-N) • 鉀離子：1 ... 1000 mg/l
響應時間	• 氨氮：< 2 min. • 鉀離子：< 2 min.
測量誤差	(± 測量值的5 %) ± (0.2 mg/l)
重復性	顯示值的± 3 %
補償	1) 連接鉀離子電極后，并設置通道類型，補償由系統自動實施； 2) 濃度波動( 非絕對值) 是決定性因素； 3) 建議：鉀離子濃度> 40 mg/l，且在± 20 mg/l 范圍內波動時，需要使用補償電極。如果未出現波動，則可以進行手動偏置量補償；如鉀離子濃度是氨氮濃度10倍以上，建議采用其他方法進行氨氮分析。
壽命	膜片和電解液： • 工作壽命：6個月（膜片）、3個月（電解液） • 儲存壽命：2 年
自動清洗	• 清洗介質：空氣 • 壓力：3 ... 3.5 bar (45 ... 50 psi) • 每個清洗周期所需空氣量：3 ... 4L • 清洗時間：4 ... 15 s • 清洗間隔(T > 10 °C)：活性污泥池入口：15 s ( 清洗)， 30 min ( 間隔) 活性污泥池：15 s ( 清洗)， 1 h ( 間隔)
環境溫度	-20 - 50°C
儲存溫度	2 - 40°C
防護等級	IP68（另提供沉入水10-20m傳感器）
尺寸	直徑65mm（最大處），長度525mm
線纜	標配10米高防水線纜
使用注意	1) 用戶使用傳感器前，請在空氣中豎直甩動傳感器，以保證離子電極頭部沒有空氣殘留。 2) 傳感器應放置在較大的容器內進行長期檢測。客戶端檢測前請用清水浸泡傳感器，并更換2-3次清水，以保證pH電極表面沒有鉀離子殘留。 3) 當傳感器首次使用，或者離開水超過30分鐘以上，請將傳感器放置在水樣中靜置60分鐘以上，待數值穩定后讀取數值。

8.2.5水位傳感器

水位（液位）傳感器可以用來測量開口容器及河渠、湖泊、水井中的液位，具有結構簡單、測量精確和安裝方便等特點。
水位（液位）傳感器由不銹鋼探頭、導氣電纜和電氣盒組成。變送器的探頭為3不銹鋼結構，可直接將其投入到被測液位中使用。傳感器芯片由316不銹鋼膜片和內充硅油與介質隔離，從而保證了它可測量多種介質的液位。
　　變送器探頭與電氣盒之間由專用電纜連接，電纜中間有一導氣管使傳感器的背壓腔與大氣相通，電纜與探頭和電氣盒之間為密封連接電氣盒有電路腔室和接線腔室組成，零點和量程可在電路板上調節。
工作原理
　　當把變送器投入到液體中某一位置時，傳感器受到的壓力為
　　P=9.807ρH
　　其中P- - -傳感器感受到的壓強，單位kPa
　　　　ρ- - -液體密度，單位 g/cm
　　　　H- - -待測液面高度，單位m
　　所以H≈0.102P/ρ
　　變送器把感受到的壓力信號轉換成電信號，此信號與液體高度成正比。
功能規格
　　測量范圍：0～1.5m
　　輸　　出：4～20mA。
電　　源：24VDC
　　溫度范圍：介質溫度：-20～70°
　　　　　　　　環境溫度：-40～85°
　　　貯藏溫度：-40～85°
　　　濕　　度：相對濕度為0～100%

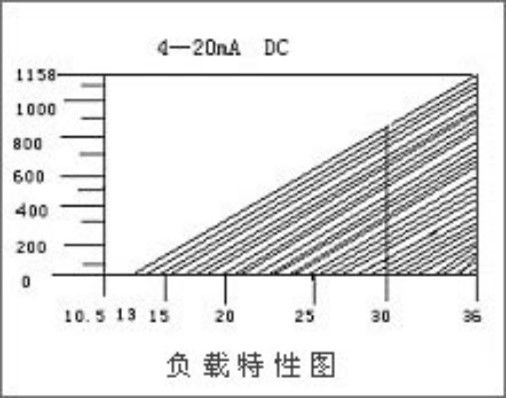

負載特性
　　最大回路電阻有電源的電壓決定，如下式描述：

最大負載電阻計算：
　　　　　R=(U-13V)/20-r
　　其中：U 為電源電壓 r 為電纜線電阻
環境溫度影響

溫　　度℃	最大量程
溫　　度℃	零　　點	滿刻度
-20～0	±1.0	±0.5
0～25	±0.2	±0.1
25～70	±0.25	±0.15

最大量程指變送器中的傳感器為滿度使用，以測水為例，傳感器滿度使用的量程分別為：
　　2m；3.5m；7m；10m；20m；35m；70m。

8.2.16流速傳感器

1、產品概述
雷達流速儀是一款非接觸式流速測量設備，采用多普勒效應原理，通過計算雷達發射固定頻率的電磁波與接收被測流體表面反射回來的電磁波兩者之間的頻率差，經過相關計算得到流體表面的流速。
可對明渠、天然河道、排水管網等流體表面流速進行非接觸測量，易安裝維護，操作簡單。廣泛適用于水文、防汛排澇、環保排污監測等領域，實現7x24小時在線監測。
2、外觀結構
產品外觀結構尺寸如圖2-1～2-3所示。其中圖2-3中的紅色圈標注的是安裝定位螺絲孔。

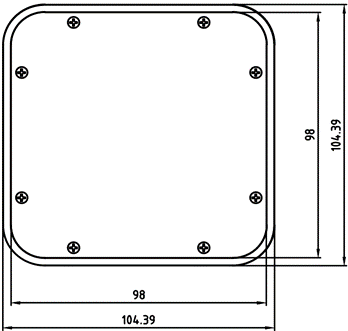

圖2-1 正視圖

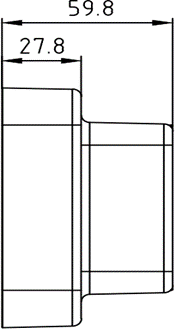

圖2-2 側視圖

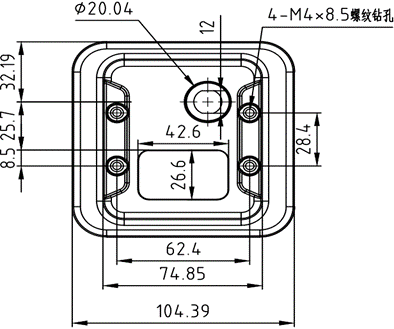

圖2-3 后視圖

電氣接口
接線端子如圖2-4所示，通訊電纜定義如圖2-5所示。

安裝方向

圖2-4 接口端子

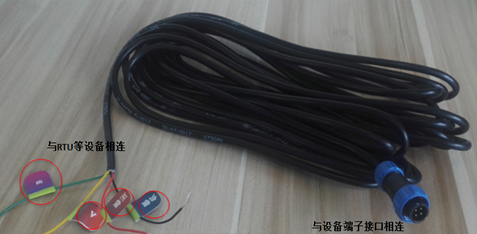

圖2-5 通訊線纜

接線端子與通訊電纜對應電氣連接定義及功能描述見表2-1。
表2-1 接線電氣定義及功能描述

接線端子編號	通訊電纜標簽	功能名稱	描述
1	正極	VCC	直流電源正極
4	負極	GND	直流電源負極
3	A	A（D+）	RS485數據
2	B	B（D-）	RS485數據
