1 概述

1.1 產品簡介

S-CG自動氣象站系統是一種集氣象數據采集、存儲、傳輸和管理于一體的無人值守的氣象采集系統。它在工農業生產、旅游、城市環境監測和其它專業領域都有廣泛的用途。自動氣象站系統由氣象傳感器、氣象數據采集儀和計算機氣象軟件三部分組成?？赏瑫r監測大氣溫度、大氣濕度、土壤溫度、土壤濕度、雨量、風速、風向、氣壓、輻射、照度等諸多氣象要素；風速風向傳感等傳感器為氣象專用傳感器，具有高精度高可靠性的特點。氣象數據采集儀具有氣象數據采集、實時時鐘、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能。
系統內置大容量FLASH存儲芯片；多種通訊接口可以很方便的與計算機建立有線通訊連接，若選配GPRS無線通訊模塊還可實現氣象設備與計算機監控中心的遠程無線連接。

1.2 產品功能

◆實時監測風速、風向、雨量、溫度、濕度、氣壓、太陽輻射、土壤溫度、土壤濕度等要素氣象參數；
◆微電腦氣象數據采集儀具有氣象數據采集、實時時鐘、定時存儲、參數設定、參數和氣象歷史數據掉電保護等功能；
◆漢字液晶鍵盤人機界面，人機界面友好；
◆數據瀏覽功能。能提供局域網數據瀏覽、互聯網數據瀏覽、手機數據瀏覽等多種數據瀏覽途徑供用戶選擇；
◆靈活的系統組網方式。通訊功能支持MODBUS通訊協議。提供標準有線（485、232/ USB）、無線（GPRS/ LAN/電臺/WIFI/衛星）等多種通訊方式供用戶選擇。靈活與氣象計算機組成氣象監測系統；
◆可靠供電系統。提供市電、直流和太陽能系統等多種供電方式供用戶選擇；
◆采用全不銹鋼、金屬噴漆支架和野外防護箱，外形美觀、耐腐蝕、抗干擾；

1.3 系統特點

◆電源系統:風光互補供電系統、交流220V、直流5V、12V、太陽能等,根據用戶需要選配。
◆可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。
◆完善的防雷擊、抗干擾等保護措施。
◆硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。
◆監測要素可按實際需求選配。模塊化設計極大的方便了后期設備的調試和升級。
◆通訊方式可根據傳輸距離來按需要選配，為方案提供最高的性價比。
◆氣象WEB發布系統可以讓用戶在局域網和互聯網上隨時使用瀏覽氣象站現場氣象數據。
◆客戶端瀏覽：可以通過軟件客戶端，實現局域網、互聯網上查詢、統計氣象站現場氣象數據.

2系統設計

2.1 系統設計目標

根據客戶需求，提供能夠充分體現和滿足客戶個性化需求的解決方案.

2.2 系統設計原則

1）兼容性原則。
系統提供靈活的設置，可兼容國內外各種傳感設備，進行數據采集與處理，在保證功能的前提下，可以最大限度降低系統成本。
2）易用性原則。
系統使用人員范圍廣，使用人員的計算機水平層次不一，很多地方缺少計算機專業人員，該系統做到操作簡便，維護簡單，易學易懂。
3）可靠性原則。
硬件設計時具備操作與安全保護機制，最大限度減小用戶誤操作導致的錯誤或損失。采用可靠穩定的數據傳輸系統，采集中心以查詢方式主動調取采集器數據，具備心跳機制，斷線重連機制等，保證各項性能可以長時間穩定運行。
4）安全性原則。
系統的用戶根據業務的需要，具有不同的安全級別及操作權限，系統能充分發揮操作系統、數據庫、應用軟件三層安全保證措施，以保證數據的安全性。
5）易二次開發、易維護性原則。
采用封裝技巧，建立穩定的底層工具，核心技術文檔隨系統發布等手段，使具有基本技術水平的系統維護人員可以在一定程度上對系統進行較復雜的維護及一般性擴充。
6）環保節能原則。
采用無污染優化的電源管理設備，可控的系統功耗。高效節能，以較小的太陽能電源系統即可實現應有功能。

2.3 產品配置

根據客戶需求及項目需要，整體配置如下：

名稱	型號	數量	量程		分辨率	精度	備注
大氣溫度傳感器	S-CGQW	1個	-50～100℃		0.1℃	±0.5℃	線長2.5米
大氣濕度傳感器	S-CGQS	1個	0～100%RH		0.1%RH	±5%RH	線長2.5米
數字氣壓傳感器	S-CGSZ	1個	10～1100hPa		0.1hPa	±0.3hPa	線長2.5米
貼片溫度傳感器	S-CGTP	1個	-50～100℃		0.1℃	±0.5℃	線長5米
PM2.5傳感器	S-CGPM2.5	1個	0～1000ug/m3		1ug/m3	相對誤差：≤±10%	線長2.5米
PM10傳感器	S-CGPM10	1個	量程：0～2000ug/m3		1ug/m3	相對誤差：≤±10%	線長2.5米
噪聲傳感器	S-CGZS	1個	30db~130db頻率范圍： 20Hz-12.5 KHz；		0.1dB	±7dB	線長2.5米
風速傳感器	S-CGWS	1個	0～45m/s（啟動風速≤0.5m/s）		0.1m/s	±(0.3+0.03V)m/s	線長2.5米
風向傳感器	S-CGWDZ	1個	0～360°（啟動風速≤0.5m/s）		1°	±3°	線長2.5米
雨量傳感器	S-CGYL	1個	≤4mm/min		0.2mm	±4%（室內靜測，雨強為2mm/min）	線長2.5米
照度傳感器	S-CGZD	1個	0～200000 Lux		1 Lux	±7%	線長2.5米
蒸發傳感器	S-CGZF	1個	0～1000mm		0.1mm	±0.5%(0～+50℃)	線長5米
液位傳感器	S-CGYW	1個	0～1000mm		0.1mm	±0.5%(0～+50℃)	線長5米
土壤溫度傳感器	S-CGTW	1個	-50～80℃		0.1℃	±0.5℃	線長10米
土壤濕度傳感器	S-CGTS	1個	0~100%		0.1%	±3%	線長10米
日照時數傳感器	S-CGRZ	1個	0～24h,光譜范圍:0.3～3		0.1h	響應時間：＜5s 年變化率：≤±2% 余弦相應：≤10%（太陽高度角10°時）非線性：≤±5%	線長2.5米
TBQ總輻射傳感器	S-CGTB	1個	0～2000W/㎡	1W/㎡		靈敏度：7～14μV／w•㎡響應時間：≤35s(99%) 年穩定度：≤±2% 余弦相應：≤7%（太陽高度角10°時）非線性：≤2%	線長2.5米
簡易總輻射傳感器	S-CGJY	1個	0～2000W/㎡	1W/㎡		響應時間：≤5s 年變化率：≤±2% 余弦相應：≤7%（太陽高度角10°時）非線性：≤±5%	線長2.5米
光合有效輻射傳感器	S-CGFS	1個	0-2000µmolm-2•s-1	1µmolm-2•s-1		光譜范圍：400～700nm 響應時間：約1s（99%）溫度相關：最大0.05%/℃ 余弦校正：上至80°入射角靈敏度：5～50µv/µmol·s¹	線長2.5米
紫外輻射傳感器	S-CGZW	1個	0～70W/㎡	1W/		光譜范圍：280～400nm 余弦響應：≤4%（太陽高度角為30°時）響應時間：≤1S（99%）	線長2.5米
直接輻射傳感器	S-CG-ZJ	1個	0～2000W/㎡	1W/㎡		靈敏度：7～14μV／w•㎡跟蹤精度：小于24小時±1° 年穩定性：±1% 非線性：≤2% 響應時間：≤25s(99%)	線長2.5米
散射輻射傳感器	S-CGSS	1個	0～2000W/㎡	1W/㎡		靈敏度：7～14μV／w•㎡響應時間：≤35s(99%) 年穩定度：≤±2% 余弦相應：≤7%（太陽高度角10°時）非線性：≤2%	線長2.5米
凈輻射傳感器	S-CGFN	1個	-300～1000W/	1W/		響應時間：≤35秒(99％) 年穩定性：≤±2％感應面一致性：±15％溫度特性：±2％(-20℃～+40℃)	線長2.5米
雷達水位計	S-CGRL	1個	0～5m（10m、15 m、20 m、25 m、30 m可選）		1cm	±3cm 盲區：0m～0.5m	線長根據量程定
雨雪傳感器	S-CGRS	1個	有/無			監測雨雪有無	線長2.5米
雪量傳感器	S-CGXL	1個	0~1000mm		1mm	±0.1%F?S	線長2.5米
S-CG值傳感器	S-CGTR	1個	0~14		0.01	±0.1	線長10米
土壤鹽分傳感器	S-CGYD	1個	0～8000mg/L		1mg/L	0~1000mg/L，＜+9% 1000~3000mg/L，＜+3% 3000~5000mg/L，＜+4% 5000~8000mg/L，<+2%	線長10米
CO2傳感器	S-CGCO2	1個	0～2000ppm		1ppm	±（40ppm+2%F•S	線長2.5米
負氧離子傳感器	S-CGFY	1個	10~50000(個/ cm3)		10個離子/cm3	離子濃度≤±10%	線長3.5米
能見度傳感器		1個	0~2000m		1m	±5%	線長3.5米
數據采儀集	S-CJ710	1臺	多通道數據采集，液晶屏幕顯示，帶232和485接口，LCD背光，進行數據采集、存儲、及顯示；供電方式：220V交流/12V直流并存
大葉輕型百葉箱	S-CGBY	1個	防雨防輻射，通風透氣，耐腐蝕，內置CO2、CO等傳感器
小葉輕型百葉箱	S-CGBX	1個	防雨防輻射，通風透氣，耐腐蝕，內置大氣溫度、大氣濕度、數字氣壓等傳感器
木質百葉箱	S-CGX3	1個	全木質結構，防雨防輻射，通風透氣，空間大，放置負氧離子傳感器
LED屏		1套	戶外單紅P10LED屏，橫著4塊，豎著4塊，整體分辨率12864，整體尺寸1.30.7米，BX-5K2控制卡
金屬防護箱	大防護箱	1個	野外防護箱，防濕防潮，內置隔板，外置鎖具，內裝采集儀，蓄電池，太陽能控制器等
氣象站支架	S-CGZJ	1套	金屬噴漆一體式支架，牢靠穩固，外觀美觀，承載防護箱、傳感器、太陽能等
氣象站支架	S-CGZJ	1套	不銹鋼三角支架，外觀美觀，承載防護箱、傳感器等
氣象站支架	S-CGZJ	1套	金屬噴漆兩節式支架，牢靠穩固，帶防風拉鎖，外觀美觀，承載防護箱、傳感器、太陽能等
氣象站支架	S-CGZJ	1套	金屬噴漆三節式支架，牢靠穩固，帶防風拉鎖，大方美觀，承載防護箱、傳感器、太陽能等
防雷裝置	S-CGHG	1套	避雷針1根，避雷線及附件、避雷角鋼、浪涌保護器1套
市電供電		1套	電源穩定、牢靠，可持續給系統供電
太陽能供電系統	S-CGAS	1套	太陽能電池板 30W 1塊；太陽能板支撐架 1套；蓄電池25A.H 1個；太陽能控制器1套；
雙電源供電系統	S-CGQE	1套	市電、太陽能雙電源控制盒1套；220V電源適配器1套；太陽能電池板 30W 1塊；太陽能板支撐架 1套；蓄電池25A.H 1個；太陽能控制器1套
串口通訊		1套	RS485通訊線1根，線長20米；RS232通訊線1根，線長10米；232轉485轉接頭1個；USB轉232轉接線1根
以太網通訊		1套	連接交換器或電腦，實現網口轉接，實現網絡通訊
WIFI通訊		1套	WIFI覆蓋情況下，直接連接WIFI信號，實現無線通訊
Zigbee通訊		1套	近距離無線自動組網，實現無線通訊
GRPS模塊		1套	采用TCP透明傳輸，數據傳至氣象軟件（自配SIM卡）
單機版氣象站軟件	S-CGOI	1套	可導入導出數據，繪制波形圖、報表、數據上傳、參數遠程配置等功能
物聯網云平臺（選配）	S-CGGF	1套	B/S架構無線系統平臺，可導出數據，繪制波形圖、報表、數據上傳、參數遠程配置，支持PC、平板、手機登錄查看，即可使用分配的用戶名和密碼進入管理平臺。
手機客戶端	S-CGRE	1	隨時隨地進行數據監控、查詢及控制，方便高效

3產品簡介

3.1 數據采集儀介紹

S-CG數據采集儀是一種集氣象數據采集、存儲、傳輸和管理于一體的無人值守的氣象采集系統。它在工農業生產、旅游、城市環境監測和其它專業領域都有廣泛的用途。
S-CG數據采集儀具有氣象數據采集、實時時鐘、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能，可以根據用戶的需求很方便的與計算機建立有線（RS485、RS232、USB等）、無線通訊（GPRS、WIFI、LAN、Zigbee等）連接。

3.2 主要技術參數

環境溫度：-30~85℃
采樣頻率：0.5s/次
標準工作電源：220VAC /DC12V
寬電壓輸入：8~40V
顯示形式：192*64全點陣液晶顯示，
可以顯示12*4個漢字，整體界面清晰美觀；
功耗：整機功耗不大于 2W
數據儲存容量： 4M

3.3 產品功能

1．功能要求：智能采集、轉發、存儲，具有自動、人工召測功能；
2．存儲容量：每4小時存儲一次數據，可存儲6年多氣象數據；
3．具有標準USB/RS232/RS485端口，可方便接入PC機或筆記本電腦；
4．可提供標準MODBUS協議，供用戶實現上位機軟件二次編程；
5．通信方式：具有GPRS/GSM短信通訊方式，支持LAN/WIFI/Zigbee方式的擴展；
6．具有外部接口擴展功能：可實現U盤存儲功能，實現大量數據的存儲；
7．可現場和遠程對設備進行各項參數設置或讀取的編程操作；
8．電路設計合理，抗外界干擾能力強；
9.支持時間校準功能；支持XS-CG、標準MODBUS雙協議切換；
10傳感器通道：16路擴展存儲：U盤存儲2G 通訊波特率：9600bps

4傳感器

4.1 大氣溫度傳感器

產品簡介
S-CGQW大氣溫度傳感器(變送器)采用高精度熱敏電阻作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將溫度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強。可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的溫度測量。

技術參數
測量范圍：-50～100℃
準確度：±0.5℃
供電方式：DC2.5V
輸出形式：0~2.5V
負載電阻: 電壓型：RL≥1K，電流型：RL≤300Ω
工作溫度：-50℃～80℃
相對濕度：0～100%
產品重量：探頭 125 g

4.2 大氣濕度傳感器

產品簡介
S-CGQS大氣濕度傳感器采用高分子薄膜濕敏電容作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將濕度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；可廣泛應用于氣象觀測、環境控制、農業、工廠等諸多領域。

技術參數
測量范圍：0～100%RH
準確度：±5%RH
供電方式：DC5V
輸出形式：0~5V
負載能力：電流型輸出阻抗≤300Ω，電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃，濕度≤100%RH
產品重量：傳感器 140 g，帶變送器 550 g
產品功耗：6 mw (電壓型)

4.3 數字氣壓傳感器

產品簡介
S-CGSZQY數字氣壓傳感器(變送器)采用進口大氣壓力傳感器，測量精度高、穩定性好。配置的信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將大氣壓力轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強?？蓮V泛應用于氣象觀測、環境控制、農業、工業等諸多領域。

技術參數
量程范圍：10～1100hPa
分辨率：0.1hpa
準確度：± 0.3hPa
供電方式：DC5V
輸出形式：RS485
負載電阻：電壓型：RL≥1K
          電流型：RL≤300Ω
工作溫度：-50℃～80℃
相對濕度：0～100%
產品重量：80 g
產品功耗：24 mW（標配）

4.4 貼片溫度傳感器

產品簡介
S-CGTPW貼片溫度傳感器(變送器)采用高精度熱敏電阻作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將溫度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強?？蓮V泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的溫度測量。

技術參數
量程范圍：-50～50℃ /-50～100℃
準確度：±0.5℃
供電方式：DC2.5V
輸出形式：0~2.5V
負載電阻: 電壓型：RL≥1K
電流型：RL≤250Ω
工作溫度：-50℃～80℃
相對濕度：0～100%
產品質量：探頭125克
產品功耗：0.24mw

4.5 PM2.5傳感器

量程范圍：0～1000 ug/m3
準確度：±10%
分辨率：1 ug/m3
供電方式：DC12V
輸出形式：□ RS485
儀器線長：□ 標配：2.5米
工作溫度：-10℃～65℃
相對濕度：0～95%
安裝要求：豎直
產品功耗：1200mW（進氣扇功耗：1100mW）

4.6 PM10傳感器

量程范圍：0～2000ug/m3
準確度：±10%
分辨率：1 ug/m3
供電方式：DC12V
輸出形式：□ RS485
儀器線長：□ 標配：2.5米
工作溫度：-10℃～65℃
相對濕度：0～95%
安裝要求：豎直
產品功耗：1200mW（進氣扇功耗：1100mW）

4.7 噪聲傳感器

1 測量范圍： 30dB～130dB (A) 40dB～130dB（C）
2 頻率范圍：20Hz~12.5KHz
3       儀器精度：符合IEC61672 2級
4    頻率計權：A、C計權
6 參考方向為電容傳聲器的軸向
7 參考聲壓級：94dB
8 時間計權：快（F）
9     檢波器特性：LMS有效值，峰值因素≥3
10 顯示器：大屏幕動態液晶顯示，瞬時聲級，具有模擬電表顯示。
11 輸出接口： R232串口輸出、交直流信號輸出。

4.8 風速傳感器

產品簡介
S-CGWS風速傳感器（變送器）采用傳統三風杯風速傳感器結構，風杯選用碳纖維材料，強度高，啟動好；杯體內置信號處理單元能根據用戶需求輸出相應風速信號，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

技術參數
測量范圍： 0～45m/s
準確度：±(0.3+0.03V)m/s（V:風速）
分辨率：0.1m/s
啟動風速：≤0.5m/s
供電方式：DC5V
輸出形式：脈沖信號
負載能力：電流型輸出阻抗≤600Ω
電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃，濕度≤100%RH
防護等級：IP45
線纜等級：額定電壓：300V 溫度等級：80℃
產品重量：130 g
產品功耗：50 mW

4.9 風向傳感器

產品簡介
S-CGWD風向傳感器（變送器）內部采用精密電位器，并選用低慣性輕金屬風向標響應風向，動態特性好。該產品具有量程大、線性好、抗雷擊能力強、觀測方便、穩定可靠等優點，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

技術參數
測量范圍：0～360°
準確度：±3°
啟動風速：≤0.5m/s
供電方式：DC5V
輸出形式：0～5V
負載能力：電流型輸出阻抗≤250Ω
電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃
濕度≤100%RH
防護等級：IP45
線纜等級：額定電壓：300V 溫度等級：80℃
產品重量：210 g
產品功耗：5.5 mW

4.10 雨量傳器

產品簡介
S-CGYL雨量傳感器(變送器)適用于氣象臺（站）、水文站、農林、國防等有關部門，用來遙測液體降水量、降水強度、降水起止時間。本儀器嚴格按照SL61-2003水文自動測報系統規范、GB11831-89水文測報裝置遙測雨量計、GB11832-89翻斗式雨量計國家標準要求組織生產、裝配、檢定。可用于以防洪、供水調度、電站水庫水情管理等為目的水文自動測報系統、自動野外測報站。

技術參數
承水口徑：Ф200 ± 0.6mm
測量范圍：≤4mm/min（降水強度）
分辨率：0.2mm（6.28ml）
準確度：±4%（室內靜態測試，雨強為2mm/min）
輸出信號：開關接點通斷信號
工作溫度：0～50℃
貯存溫度：-10℃～50℃
產品重量：承水桶重1700 g ，總重3300 g
供電方式：DC5V
輸出方式：脈沖信號

4.11 照度傳感器

產品簡介
S-CGZD照度傳感器變送器采用靈敏度較高硅藍光伏探測器作為傳感器。用戶可根據不同測量場所配置不同的量程，具有測量范圍寬，線性度好，防水性好，安裝方便，適于遠距離傳輸等特點?？蓮V泛用于農業大棚、城市照明等場所。

技術參數
測量范圍：0～200000Lux
波長范圍：380 nm～730 nm
準確度：±7%
供電方式：DC12V
輸出形式：4～20mA
負載電阻: 電壓型：RL≥1K
電流型：RL≤300Ω
工作溫度：-10℃～70℃
相對濕度：0～80%RH
產品重量：170 g

4.12 蒸發傳感器

產品簡介
S-CG-ZF蒸發傳感器是用于觀測水面蒸發在不同時間上變化規律的儀器，可直接與蒸發桶使用以監測水面蒸發量。此傳感器是新一代高精度傳感器，具有測量范圍大，準確度、分辨率高，反相極性保護及限流保護，安全防爆等特點。傳感器有多種信號輸出形式（電流型、電壓型等）可供客戶任意選擇。適用于氣象、農業等領域。

技術參數
量程范圍：0～1000mm
準確度：±0.5%（0～+50℃）
分辨率： 0.1mm
供電方式：DC12V
輸出形式：0～5V
負載電阻：電壓型：RL≥1K
電流型：RL≤600Ω
工作溫度：-20℃～85℃
相對濕度：100%

4.13 液位傳感器

產品簡介
S-CGYW液位傳感器是采用高精度、高穩定性擴散硅壓力敏感芯片，通過高可靠性的放大電路，將被測液體的液位信號轉換成電流、電壓等信號，可供用戶選擇。本產品可廣泛應用于工業現場液位測量與控制，水文的測量與監控，船舶及航海系統。

技術參數
量程范圍：0～1000mm
準確度：0.1mm
供電方式：DC12V
輸出形式：0～ 5V
負載電阻: 電壓型：RL≥1K
電流型：RL≤250Ω
工作溫度：-20℃～85℃
相對濕度：0～100%
防護等級：IP65

4.14土壤溫度傳感器

產品簡介
S-CGTW土壤溫度傳感器（變送器）采用高精度熱敏電阻作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將溫度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強?？蓮V泛用于氣象、環境、實驗室、工農業等領域的溫度測量。

技術參數
測量范圍：-50～80℃
準確度：±0.5℃
供電方式：DC2.5V
輸出形式： 0～2.5V
負載能力：電流型輸出阻抗≤300Ω
          電壓型輸出阻抗≥1KΩ
工作環境：溫度-50℃～80℃，濕度≤100%RH
產品重量：探頭 145 g ，帶采集儀 550 g
產品功耗：0.5 mW

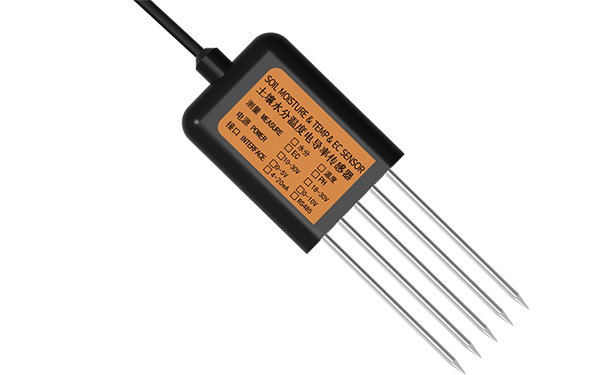

4.15 土壤濕度傳感器

產品簡介
S-CGTS土壤濕度傳感器(變送器)是一款高精度、高靈敏度的土壤水分測量儀器。本傳感器采用電磁脈沖原理測量土壤的表觀介電常數，從而得到土壤真實水分含量，具有快速準確、穩定可靠、不受土壤中化肥和金屬離子的影響等特點。本儀器可廣泛應用于農業、林業、地質、建筑等行業。

技術參數
測量范圍：0～100%
準確度：±3%
供電方式： DC5V
輸出形式:0～2.5V
負載電阻: 電壓型：RL≥1K，電流型：RL≤300Ω
工作溫度：-50℃～80℃
相對濕度：0～100%
產品重量：探頭 220 g，帶變送器 570 g
產品功耗：275 mW

4.16 日照時數傳感器

產品簡介
S-CG-RZSS日照時數傳感器用于連續測量日照時數，當照射在儀器上的直接輻射大于某預設閾值（≧120Wm-2）時，被采集器自動記錄下來，作為日照時數。儀器本身沒有移動部件、耗電量低，能夠勝任野外的長期觀測使用，。S-CG-RZSS日照時數傳感器的核心器件是高精度感光元件，其穩定性好、精度高；同時在感應元件外安裝了由精密光學冷加工磨制而成的石英玻璃罩，有效防止了環境因素對其性能的影響。該產品可廣泛應用于氣象、能源、農業、建筑等領域。

技術參數
輻射傳感器指標：
統計每分鐘的日照有無，每天零點清零.
分辨率：0.1h
光譜范圍：0.3～3μm
響應時間：＜5s
溫度相關：＜±0.08%℃
余弦響應：＜±10%（太陽高度角10°時）
非線性：＜±2%
年變化率：＜±2%
測量范圍：0～24h
供電方式：DC5V
輸出形式：0～2.5V
負載能力：電流型：RL≤250Ω，電壓型：RL≥1KΩ
工作環境：溫度-50℃～85℃，濕度≤100%RH
產品重量：傳感器 420 g，帶變送器 760 g
產品功耗：1.8 mW

4.17 TBQ總輻射傳感器

產品簡介
TBQ總輻射表是一款測量接收地球平面上輻照度的一級輻射表。主要用來測量波長范圍為0.3～3微米的太陽總輻射。如水平向下放置可測量反射輻射，加散射遮光環可測量散射輻射?？蓮V泛應用于氣象探測、大氣環境監測、氣候觀測、太陽能利用、農業、建筑物理研究等太陽輻射能量的測量。

測量原理
1、TBQ總輻射表由雙層石英玻璃罩、感應元件、遮光板、表體、干燥劑等部分組成。感應元件是該表的核心部分，它由快速響應的繞線電鍍式熱電堆組成。感應面涂3M無光黑漆，感應面為熱結點，當有陽光照射時溫度升高，它與另一面的冷結點形成溫差電動勢，該電動勢與太陽輻射強度成正比。
2、TBQ總輻射表雙層玻璃罩是為了減少空氣對流對輻射表的影響。內罩是為了截斷外罩本身的紅外輻射而設的。
3、TBQ總輻射表輸出輻射量(W/m2)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/W•m-2)，每個傳感器分別給出標定過的靈敏度系數。

技術參數
01.靈敏度：7～14μV／w.m-2
02.響應時間：≤35秒(99％)
03.內阻：約350Ω
04.光譜范圍0.3～3μm.
05 .年穩定性：±2％
06. 內阻約350Ω
07.余弦響應：≤±7％(太陽高度角10°時)
08.溫度特性：2％(-10℃～+40℃)
09.方位響應誤差：≤5%（太陽高度角10°時）
10.非線性：±2％
11.重量：2.5kg
12.測試范圍：0～2000W/m2
13.信號輸出：0～20mV
14.工作環境溫度：-40℃～+50℃
15.年穩定性≤±2%

4.18 簡易總輻射傳感器

產品簡介
S-CGJYZ簡易總輻射傳感器(變送器)可以用來測量光譜范圍為0.3-3μm太陽總輻射，如果將感應面向下可測量反射輻射，加遮光環還可以測量散射輻射。輻射傳感器的核心器件是高精度感光元件，其穩定性好、精度高；同時在感應元件外安裝了由精密光學冷加工磨制而成的石英玻璃罩，有效防止了環境因素對其性能的影響。該產品可廣泛應用于氣象、能源、農業、建筑等領域。

技術參數
輻射傳感器指標：
光譜范圍：0.3～3μm
響應時間：＜5s
溫度相關：＜±0.08%℃
余弦響應：＜±10%（太陽高度角10°時）
非線性：＜±2%
年變化率：＜±2%
變送器指標
測量范圍：0～2000W/m2
供電方式：5V
輸出形式：2.5V
負載能力：電流型輸出阻抗RL≤250Ω
電壓型輸出阻抗RL≥1KΩ
工作環境：溫度-50℃～85℃，濕度≤100%RH
產品重量：傳感器 420 g，帶變送器 760 g
產品功耗：1.8 mW

4.19 光和有效輻射傳感器

產品簡介
S-CG-FS-CG光合有效輻射表又稱光量子數，主要用于測量400～700nm波長范圍內的自然光的光合有效輻射，并且使用簡單，可直接與數字電壓表或數據采集器相連，可在全天候條件下使用。該表采用硅光探測器，并通過一個400～700nm的光學濾光器。當有光照射時，產生一個與入射輻射強度成正比的電壓信號，并且其靈敏度與入射光的直射角度的余弦成正比，每臺光合有效輻射表都給出各自的靈敏度，并可以直接讀出單位為µmol/㎡·s.該表廣泛應用于農業氣象，農作物生長的研究。

技術參數
光譜范圍：400～700nm
量程： □0～2000µmolm-2•s-1
□0～2000 W/m2
供電方式：DC5V
輸出形式：0~2.5V
響應時間：約1s（99%）
溫度相關：最大0.05%/℃
余弦校正：上至80°入射角
工作溫度：-40°至65°
相對濕度：0～100%
靈敏度：5～50µv/µmol·s¹
內阻：＜2K

4.20 紫外輻射傳感器

產品簡介
S-CGZW紫外輻射傳感器采用光電測探器，接收紫外光波電信號。該產品用來測量大氣中的太陽紫外線輻射（UVAB波長范圍）的精密儀器，與數據采集儀配合使用可提供公眾所關心的信息：UV指數、UV紅斑測量，UV對人體的影響及UV特殊的生物學和化學效應，因此倍受氣象、工業、建筑、醫學方面的重視，廣泛應用于暴曬引起的紅斑劑量、綜合環境生態效應、氣候變化的研究及紫外線監測和預報。
技術參數
測量范圍：0～70W/㎡
光譜范圍：280～400nm
余弦響應：≤4%（太陽高度角為30°時）
響應時間：≤1S（99%）
供電方式：DC5V
輸出形式：0～2.5V
工作環境：溫度-50℃～50℃
線纜等級：額定電壓：300V 溫度等級：80℃

4.21 直接輻射傳感器

產品簡介
S-CGZJ標準直接輻射表是用來測量垂直于太陽表面的輻射和太陽周圍很窄的環日天空散射輻射。它具有自動跟蹤太陽并監測太陽直接輻射量的功能，其供電方式為直流12V電壓。
該表構造主要由光筒和白動跟蹤裝置組成，光筒內部由七個光欄和內筒、石英玻璃、熱電堆、干燥劑筒組成。七個光欄是用來減少內部反射，構成儀器的開敞角并且限制儀器內部空氣的湍流。在光欄的外面是內筒，用以把光欄內部和外筒的干燥空氣封閉，以減少環境溫度對熱電堆的影響。在筒上裝置JGS3石英玻璃片，它可透過0.3-3μm波長的太陽直接輻射。光筒的尾端裝有干燥劑，以防止水汽凝結物生成。
感應部分是光筒的核心部件，它是由快速響應的繞線電鍍式多結點熱電堆組成。感應面對著太陽一面涂有美國3M無光黑漆，上面是熱電堆的熱結點，當有陽光照射時，溫度升高，它與另一面的冷結點形成溫差電動勢。該電動勢與太陽輻射強度成正比。
自動跟蹤裝置是由底板、緯度架、電機、導電環、蝸輪箱(用于太陽傾角調整)和電機控制器等組成。驅動部分由單片機控制直流步進電機，電源為直流12V。該電機精度高，24小時轉角誤差0.25o以內。當緯度調到當地地理緯度，底板上的黑線與正南北線重合，傾角與當時太陽傾角相同時，即可實現準確的自動跟蹤。

技術參數
1.測量范圍：0～2000W/m2
2.光譜范圍：300～3000nm
3.靈敏度：7～14μV/W•m-2
供電方式：DC12V
輸出形式：0～2.5V
4.內阻：約100Ω
5.跟蹤精度：小于24小時±1º
6.年穩定性：±1%
7.非線性：≤2%
8.開敞角：4º
9.響應時間：≤25S（99%）
10.工作環境：溫度-50℃～50℃
11.功耗：100mW
12.重量：4.2kg

4.22 散射輻射傳感器

產品簡介
散射輻射表是由總輻射表和遮光環兩部分組成。遮光環的作用是保證從日出到日落能連續遮住太陽直接輻射。遮光環由遮光環圈、標尺、絲桿調整螺旋、支架、底盤組成。遮光環圈的寬度為65mm，直徑為400mm，固定在標尺的絲桿調整螺旋上，標尺上刻有緯度刻度與赤緯刻度。標尺與支架固定在底盤上，應根據架射地點的地理緯度而固定。可廣泛應用與氣象站、科研部門連續的測定天空的散射輻射強度。

技術參數
光譜范圍：0.3～3µm
測量范圍：0～2000W/m2
靈敏度：7～14μV/W·m-2
供電方式：DC5V
輸出形式：0~2.5V
響應時間：<35S(99 % 響應)
年穩定度：不大于±2%
余弦響應：不大于±7%（太陽高度角10º時）
方位：不大于±5%（太陽高度角10º時）
非線性：不大于±2%
溫度系數：不大于±2%（-10～40ºC）
緯度刻度范圍：0～50°
赤緯度范圍：±25°
環帶直徑：Φ400
重量：15kg
負載能力：電流型輸出阻抗RL≤300Ω，電壓型輸出阻抗RL≥1KΩ
工作環境：溫度-50℃～85℃，濕度≤100%RH

4.23 凈全輻射傳感器

產品簡介
S-CG-FNP新型凈全輻射表被用來測量由天空向下投射的和地球表面向上投射的全波段輻射量的凈差值。測量范圍為0.3～3微米的短波輻射和3～50微米的地球輻射。主要用來研究地球熱量收支的狀況，可應用于氣象研究、熱應力和熱量平衡研究、高速公路路況監測。
該表的工作原理為熱電效應，感應部分是由康銅絲鍍銅組成的熱電堆，熱電堆的上面涂3M無光黑漆。兩個熱電堆分別接收太陽輻射和大地輻射。由于上下感應面吸收的輻射強度不同，使得熱電堆兩端產生溫度差異，其輸出電動勢與感應面接收到的輻射強度差值成正比。
為了防止風、雨對輻射表輸出的影響及保護感應面，該表裝有既能透過短波輻射（0.3～3微米）又能透過長波輻射（3～100微米）的半球形專用聚乙烯薄膜罩。

技術參數
1.光譜范圍：3～50μm（長波輻射）
0.3～3μm（短波輻射）
2.測量范圍：-300～+1000W/m2
3.供電方式：DC5V
輸出形式：0～2.5V
4.響應時間：≤35秒(99％)
5.內阻：約350Ω
6.年穩定性：≤±2％
7.感應面一致性：±15％
8.溫度特性：±2％(-20℃～+40℃)
9.地盤直徑：Φ120mm
10.長度：307mm
11.聚乙烯薄膜罩：Φ33mm
12.重量：0.86kg

4.24 雨雪傳感器

產品簡介
S-CGRS雨雪感應器采用表面柵形電極感應外界雨雪情況，內部采用進口智能微處理器，反應靈敏、測量精度高。內置自動加熱裝置可排除雨雪附著的干擾，保障系統的正常運行。輸出一組繼電器常開/常閉開關信號，方便安裝使用。本產品可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的雨雪有無定性測量。

技術參數
測量范圍：雨、雪有無
供電方式：DC12V
輸出形式: 繼電器輸出
負載能力(觸點容量)： 5A ，250VAC/30VDC
工作環境：溫度-40℃～50℃
          濕度≤100%RH
外殼防護等級：IP45
線纜等級：額定電壓：300V
溫度等級：80℃
產品功耗：1.5W

4.25 雪量傳感器

產品簡介
S-CGXL雪量傳感器是一款采用超聲波遙測技術，實現人工雪深自動化連續監測的智能雪深傳感器；通過發射50KHz的超聲波來測量發射到返回這個信號過程的時間差來計算出雪的深度。本產品可廣泛用于氣象、機場、港口、實驗室、工農業及交通等領域的測量。

技術參數
測量范圍：0～1000mm
準確度： ±0.1%F?S
供電方式 DC12V
輸出形式：RS485
負載能力：電流型輸出阻抗≤300Ω，電壓型輸出阻抗≥1KΩ
工作環境：溫度-40℃～50℃，濕度≤100%RH
外殼防護等級：IP45
線纜等級：額定電壓：300V
溫度等級：80℃
產品重量：780g
產品功耗：240mW
產品功耗：0.5 mW

4.26 S-CG值傳感器

新一代TRSJ型土壤酸堿值傳感器，很好的解決了傳統土壤酸堿需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點。
◆新款土壤S-CG值傳感器，真正實現土壤S-CG在線實時監測；
◆采用國際最先進的固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護；
◆集成度高、體積小、功耗低、攜帶方便；
◆真正實現低成本、低價格、高性能；
◆集成度高、壽命長、便利性、高可靠性；
◆操作簡單、可實現遠程一鍵標定；
◆支持二次開發；
◆電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上無干擾。
本產品可廣泛適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。
技術參數
測量范圍： 0-14
準確度： ±0.1
分辨率： 0.01
反應時間：＜10秒(水中)
供電方式：□ DC 12V
輸出形式：□ RS485
儀器線長： 10米
工作環境：溫度0~80℃，濕度0~95%RH
功耗：0.2W

4.27土壤鹽分傳感器

新一代土壤鹽分傳感器吸取了國外同類儀器的先進技術，結合我國的情況和使用要求研制而成。
◆結構簡單、性能穩定、操作方便；
◆采用先進的陶瓷技術，直接埋入土中，免維護；
◆集成度高、體積小、功耗低、攜帶方便，將采樣電路板集成到探頭部分，減少信號傳輸距離避免很多的干擾信號；
◆真正實現低成本、低價格、高性能；
◆壽命長、便利性、高可靠性；
◆支持二次開發；
本產品適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域，同時也可以用作地下輸油、輸氣管道及其它管線的防腐監測。

技術參數
測量范圍：0～8000mg/L
分辨率：1mg/L
準確度：0~1000mg/L，＜+9%
1000~3000mg/L，＜+3%
3000~5000mg/L，＜+4%
5000~8000mg/L，<+2%
供電方式：□ DC 12V
輸出形式：□ 電壓：0~2.5V
工作環境：溫度：-10℃～60℃，濕度：0~95%RH

4.28 二氧化碳傳感器

產品簡介
S-CGCO2二氧化碳傳感器采用進口傳感芯片，用于檢測各種環境中CO2的濃度，具有精度高、穩定性好等特點。信號變送器采用先進的集成電路模塊，可根據用戶的不同需求輸出電壓、電流等信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強。本產品可廣泛用于辦公樓、公共場所、溫室大棚、生產廠房等場所二氧化碳濃度的檢測。
技術參數
量程范圍：0～2000ppm
準確度：±（40ppm+2%F•S）
分辨率：1ppm
供電方式：DC5V
輸出形式： 0～4V
負載電阻: 電壓型：RL≥1K,電流型：RL≤250Ω
工作溫度：-40℃～70℃
相對濕度：0～100%
產品質量：140g
產品功耗：4.8mW

4.29負氧離子傳感器

1.工作電源：外接12V充電適配器。
2.平均功耗： <1W
3.分辨率：10個離子/cm3。
4.默認三檔離子濃度檢測范圍，自動檔位：
10~50000(個/ cm3)
100~500000(個/ cm3)
1000~5000000(個/ cm3)
測量檔位可定制，最大可到5千萬個/cm3。
5.采樣數率：1秒/個。
6.誤差：離子濃度≤±10%
7.遷移率：1(cm2/S*V)。
8.額定工作環境，溫度： -10～+50°C
濕度： 0～100%
9.主體尺寸（長*寬*高）：180*120*40（mm）

4.30能見度傳感器

測試范圍 1～2000m
測試原理紅外光前向散射
測試精度 ±5%
工作環境溫度-45～50℃
濕    度 0～100%RH
氣    壓 ≥650hPa
貯運環境溫度-50～60℃
濕    度 0～100%RH
通信接口 RS232/RS485 /4～20mA
供電電壓直流12～32V
功  率＜6W
防護等級 IP 67 / 三防（可在沿海地區使用）
外形尺寸 819×232×238（mm）
整機重量＜3.8KG

4.31 木制百葉箱

氣象百葉箱是安置負氧離子儀器用的防護設備。它的作用是防止太陽對儀器的直接輻射和地面對儀器的反射輻射，保護儀器免受強風、雨、雪等的影響，并使儀器感應部分有適當的通風，能真實地感應外界空氣溫度和濕度的變化，使儀器能夠正常的測量。

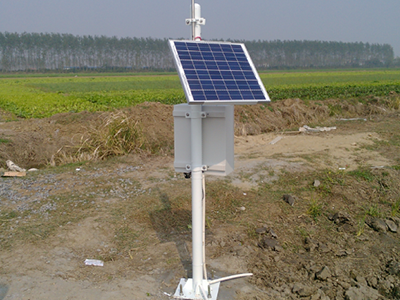

6太陽能供電系統

整個系統選用低功耗產品，并配置優質大功率太陽能電池板及高容量蓄電池，保證系統穩定運行。
整個系統主要由太陽能電池板、蓄電池、太陽能控制器；主要功能如下：
1.過度沖電保護功能：針對太陽能電池板；
2.深度放電保護、負載過載、短路保護功能：針對負載；
3.放電保護功能：針對蓄電池，即低電壓自動切斷功能；
4.自動調節充電電壓：根據蓄電池充電特性，自動調節蓄電池充電電壓；

6.1雙電源供電

系統可實現雙電源供電，即太陽能和市電雙電源供電。整個系統主要由太陽能電池板、蓄電池、太陽能控制器、雙電源供電盒組成；
使用雙電源供電時，只要其中一方有電就可以實現系統的正常運行；
當太陽能和市電都有電的時候，優先使用太陽能的電量，以節省市電的使用，經濟環保；
當蓄電池電量偏低時，自動切換使用市電供電；
當任意一方突然斷電時，可無縫切換到另一方的供電，可最大限度的保證系統的穩定供電；

6.2技術指標

1．太陽能板技術指標為：
輸出功率：25W/30W
30w太陽能電池板：
開路電壓：21.5V
短路電流：1.97A
最大功率點電壓：17V
最大功率點電流：1.76A
最大系統電壓：50V

2．蓄電池指標
蓄電池選用高品質、高性能、長壽命閥控式密封鉛酸蓄電池，設計壽命10年（20℃）。適合于高精密度、高效能UPS、EPS等緊急備用電源設備和不間斷電源設備。
主要技術指標為：
額定電壓：12v
標準容量：25AH/40AH/60AH等

12V 25AH蓄電池:
最大放電量：250A（5ec）
最短周期放電電流：750A(0.1sec)
內阻：（25°C，77°F）:15m
最大充電電流：7.5A
待機使用：2.275±0.025V/CELL
循環使用：2.45±0.05 V/CELL

12V 40AH蓄電池:
最大放電量：440A（5ec）
最短周期放電電流：1100A(0.1sec)
內阻：（25°C，77°F）:10m
最大充電電流：16.5A
循環使用：2.45±0.025V/CELL
待機使用：2.275±0.025 V/CELL

7系統組網

現場自動氣象站與中心氣象計算機之間的組網方式大致可分為有線和無線兩種組網方式。有線通訊方式有RS232通訊、RS485通訊、RJ45通訊；無線通訊方式有WIFI通訊、Zigbee通訊、GPRS無線通訊；

7.1 RS232/RS485通訊方式

自動氣象站與中心氣象計算機之間采用RS232進行通訊，有效距離15米，還可以通過485總線進行組網，有效距離可以達到800米。中心氣象計算機可與多臺自動氣象站組成氣象監測網絡。

7.2GPRS無線通訊

7.2.1概述

GPRS無線通訊方式。在自動氣象站直接布線不方便的情況下，可以采取GPRS無線數據通信網絡的方式來傳輸氣象數據，中心氣象計算機可以與多臺S-CG自動氣象站通過移動GPRS無線數據通信網絡組成氣象監測網絡。

7.2.2 產品簡介

GPRS模塊利用GPRS/CDMA 1x網絡平臺，實現數據信息的透明傳輸，在網絡結構上實現虛擬數據專用網，具備RS232/422/485或TTL電平接口，高性能、工業級，外置式，適用于使用環境惡劣的各種工業監控、交通管理、氣象等應用場合。

7.2.3技術指標

1.GPRS數據：
GPRS Class 10
編碼方案：CS1 - CS4
符合SMG31bis技術規范
2.CDMA 1x 數據：
支持IS 707數據業務
支持153kbps的包數據速率
支持Class 2.0 Group 3傳真
CDMA 2000擴頻機制
符合IS-95A、IS-95B CDMA空中接口標準
3.功耗：待機：80mA@+5VDC ，30mA@+12VDC
數傳：120～350mA@+5VDC ，50～140mA@+12VDC

7.3 以太網通訊

通過RS232轉LAN模塊把采集儀接入網線或光纖，直接進行儀器和電腦主機的連接。
7.3.1 產品特點
供電電壓：9V-24V@500-100mA.
RS-232/422/485 3合一串行接口
波特率：300-230.4KBPS
RS-485轉換提供數據自動控制
支持二線、四線RS-485
所有串口內置600W防雷
10/100M以太網、自動偵測直連或交叉線
支持TCP/IP、UDP、DHCP 、PPPoE、Dynamic DNS等協議
體積小巧（95×65×25mm）

7.3.2 操作模式
驅動程序操作模式：
windows標準串口Socket 操作模式
TCP Server操作模式
TCP Client操作模式
UDP操作模式
專用操作模式：
對等連接
調制解調器方式

8單機版氣象站軟件功能
氣象站軟件基于大數據計算技術，能夠為用戶提供終端數據查詢和瀏覽功能，同時提供監測設備遠程交互、數據處理、儲存、統計、分析、報警、信息發布等服務。
該軟件以集中式分區化的方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過這種方式，用戶可以對監控目標進行實時監控、管理、觀看和接收報警信息。

資質認證：具備雙軟認證（《軟件產品登記證書》認證和《計算機軟件著作權登記證書》認證）以及《軟件企業認定證書》；
軟件兼容：可以在2003、xp、win7等系統下穩定運行；
同步功能：可以設置數據采集設備與計算機系統時間同步，避免軟采集數據的時間與與計算機系統時間不一致；
二次開發：支持Access/SQL Server 2000 、2005 、2008等數據庫存儲，方便用戶其它軟件在數據庫中調用氣象站數據；
實時報警功能：根據設置的參數的上、下限，實現軟件提示報警，聲音報警等報警功能；
權限功能：可以設置相關管理權限；
支持報表封面及年報表、月報表打印、數據備份、恢復，數據清理等功能；
數據查詢功能：支持任意時間段的各類實時數據、歷史數據的查詢、導出、打印功能，導出類型支持標簽圖象文件、PDF文件、excel文件、網頁文件、文本文件等；
數據統計功能：支持單要素統計功能：可按年、季、月、日、小時、10分鐘或任意時間段進行單要素最大值、最小值、平均值的統計；
數據圖表功能：支持全日氣象記錄曲線功能、數據波形圖、風玫瑰圖等功能；
支持地圖窗口、U盤數據導入、串口調試等功能；
    實時數據功能：在實時數據窗口可以下載查看實時的氣象站數據；并且可以將數據保存在數據庫中；
    歷史數據功能：在歷史數據窗口可以下載查看采集儀存儲的歷史數據；并且可以將數據保存在數據庫中；
定時刷新功能：如果需要定時自動下載數據，設定定時刷新周期并且選擇定時刷新，則可以按照設
定周期自動下載數據。

1. 完善的用戶登錄管理方式，支持用戶名、密碼、驗證碼登錄，即方便又安全；

2.監測站站點數據總覽、分站點設備運行狀態、記錄時間、詳細數據實時顯示.

3．可視化數據查詢，方便分析及保存，人性化曲線顯示，分析清晰明了.

4．曲線人性化顯示，符合各種分析查詢需求.

5.基于GIS的動態數據查詢，安裝位置清晰明了，數據實時可見；

9物聯網云平臺

物聯網監測平臺基于物聯網及云計算技術，能夠為用戶提供多終端（PC端、web物聯網瀏覽終端、手機客戶端等）數據瀏覽功能，同時提供監測設備遠程交互、數據處理、儲存、統計、分析、報警、信息發布等服務。
該平臺以集中式分區化的方式為用戶提供便捷、經濟、有效的遠程監控整體解決方案。通過這種方式，用戶可以不受時間、地點限制對監控目標進行實時監控、管理、觀看和接收報警信息。
1.完善的用戶登錄管理方式，支持用戶名、密碼、驗證碼登錄，即方便又安全；

2.監測站站點數據總覽、分站點設備運行狀態、記錄時間、詳細數據實時顯示.

3．可視化數據查詢，方便分析及保存，人性化曲線顯示，分析清晰明了.

4．多種曲線人性化顯示，符合各種分析查詢需求.

基于手機微信端應用
手機登錄微信公眾號，實時與監測設備遠程交互、利用平臺獲得基礎性功能服務，實現遠程數據查詢、曲線分析等定制功能服務.

10項目施工

10.2培訓項目

培訓內容:
（1）設備介紹: 設備工作原理、設備結構作簡單介紹；
（2）軟件使用方法:軟件安裝,數據查詢、統計；數據備份、恢復等；以及參數設置等；
（3）設備使用方法及注意事項；
（4）設備的日常維護:設備校準，設備的日常保養及基本維修常識；
培訓要求:以用戶能夠獨立進行基本操作為準。

10.3工程條款

說明：以下條款待甲乙雙方商定,甲方如有意見可在下方批注.
1、工程安裝內容與要求
(1) 站點地基、防雷、布線等工程安裝內容與要求
乙方提供水泥地基尺寸，在乙方施工人員到達施工現場前，甲方保證水泥地基施工完善,乙方負責自動氣象站安裝調試；
（2）運輸與搬運方式
甲方負責將產品從收貨地點運輸到實際安裝現場；
（3）所需工具
甲方提供電錘等出差不易攜帶的工具；
（4）甲方提供的工程現場安裝條件與環境
甲方提供電源等必備施工條件；
（5）甲方提供的協助人員數量、所負責工作內容（搬運、運輸、安裝、強電等）與提供的品種數量工具等
甲方可提供1－2名協助人員.負責搬運、安裝等；

表一、站點工程安裝明細

站點序號	安裝地點	安裝環境	地基要求	防雷要求	布線要求	工程安裝內容
1						1. 支架安裝固定 2. 傳感器、儀器、附件安裝,布線. 3. 通訊調試 4. 客戶培訓

站點序號	工程安裝要求	乙方所派施工人數	工程安裝時間	運輸方式
1
2
3

11類似工程簡介

11.1案例一唐山市自動氣象預警系統

項目背景：
我國是一個自然災害較為頻繁的國家。各地區在不同時節可能遭受不同自然災害的侵襲。近年來，在全球氣候持續變暖的大背景下，各類極端天氣氣候事件更加頻繁，氣象災害造成的損失和影響不斷加重。防御氣象災害已經成為國家公共安全的重要組成部分。各級黨委、政府和有關部門對氣象災害防御的重視程度進一步提高，支持力度進一步加大，全社會對氣象災害倍加關注。2010年8月，我公司應唐山市唐?？h氣象局的要求,分別在唐山市唐海縣的12所小學設立氣象預警系統。這些新型的自動氣象預警系統是我們公司自主研發和生產的環境監測設備，具有智能監測預警的功能，目前該系統已經成功投入使用。
項目特點：
l 采集器通過設定的程序實時的將采集到的氣候環境數據通過LED屏幕自動反映出來數據通過中心站軟件統一收集、處理、分析；
l 通過中心軟件隨時發送預警信息，預警信息將通過LED屏幕反映出來；
l 可單站應用也可組網布點，無線數據傳輸；
l 要素靈活組配；
l 集數據采集和無線通訊于一體；
l 遠程參數設置；
l 支持交流 / 太陽能供電方式；

監測及預警解決方案：
采集儀通過采集傳感器的數據，并自動進行處理和分析，然后將采集到的氣象數據同步反映到LED屏幕上，給用戶提供實時、可靠、準確的氣象信息。采集儀通過GPRS無線通信與接入internet的計算機進行通信，保證了計算機中心軟件發出的預警信息以及各種指令也能同步反應到LED屏上，實現了及時預警的功能。
總結：
我公司自主研發和生產的氣象預警系統，不僅可以通過遠程中心站軟件來發布預警信息，而且此系統是一個專業的氣象監測系統，用戶可以通過遠程中心站軟件來獲取采集儀采集的氣象數據，并且同步的將采集的氣象數據通過當地的LED屏幕顯示出來，直觀的反映給當地的群眾。作為一個專業化、大眾化的氣象預警平臺,S-CG自動氣象預警系統的建立，將能最快最直接的將氣象預警信息反饋給當地群眾，最大限度避免氣象災害給人們帶來的人身安全及財產損失。

11.2案例二江蘇電力自動氣象站監測系統

一、工程概述
   江蘇省50萬伏輸變電運檢中心有限公司主要從事輸變電設備運行，輸變電網的檢修，輸變電工程施工等。風力對輸變電設備運行狀況的影響，尤其對在野外的高壓線鐵塔上的設備來說是一個不容忽視的因素。所以監測鐵塔上的風向風速情況成了電力設施不可或缺的組成部分。
二、解決方案
     自動測風（氣象）站應用于500kV線路運行及故障跳閘時采集記錄具體風速，包括各測量點的平均風向、平均風速、最大風速、極大風速等數據。自動氣象站安裝在500kV線路鐵塔上，使用太陽能電池供電，采用GPRS無線網絡在控制中心與氣象站之間進行通訊。
三、應用效果
      自動氣象站安裝在500KV線路鐵塔上，能正常工作在500KV強電場和野外惡劣環境中。氣象采集儀實時采集氣溫、風向、風速等氣象要素并將數據自動發送到中心控制站。實現了遠程監測500kV線路運行及故障跳閘時具體風速風向情況，為電力系統提供了及時而重要的數據。

11.3案例三十堰市煙草種植基地自動氣象站

一、客戶需求
  近年來，十堰市的煙葉種植正處于起步和發展階段，創立的“金神農”煙葉品牌已形成了一定的知名度，同時煙葉又是一種高精細化的農產品，對氣候和氣象條件要求較高。往往突如其來的天氣驟變總讓人措手不及，無法防范，這直接影響了煙草的產量和質量。所以，預知天氣的變化情況對煙草種植來說尤為重要。
  為了促進十堰市煙葉產量和品質的提高，及時掌握十堰市煙葉生長季節各種氣候環境的變化情況，十堰市煙草公司委托十堰市氣象局，在房縣、竹溪等地布設氣象觀測站，對氣候和環境的變化進行有效的監測，及時發布預警信息以便采取應急措施來確保煙葉的生長條件。
二、解決方案
     十堰氣象局針對煙葉種植區域、面積的大小以及海拔高度等因素，采購了我們公司的數套五要素的自動氣象站和華云氣象站組成氣象觀測網絡，分別布置在豐溪、雙坪、九道，對溫度、降水、日照時數、太陽總輻射、紫外線輻射五種氣象要素進行監測，即可及時掌握天氣動態情況，對天氣變化能及時采取有效措施。采用GPRS無線通信將自動氣象站采集的數據通過網絡直接發送到遠程電腦控制中心，實現了數據統一采集，氣象站統一控制的功能。

序號	站名	縣市	經度	緯度	海拔高度	設備
1	豐溪	竹溪	109°42′22″	31°52′20″	830	S-CG自動氣象站
2	雙坪	竹溪	109°52′22″	31°34′03″	1183
3	九道	房縣	110°11′07″	31°40′55″	1381
