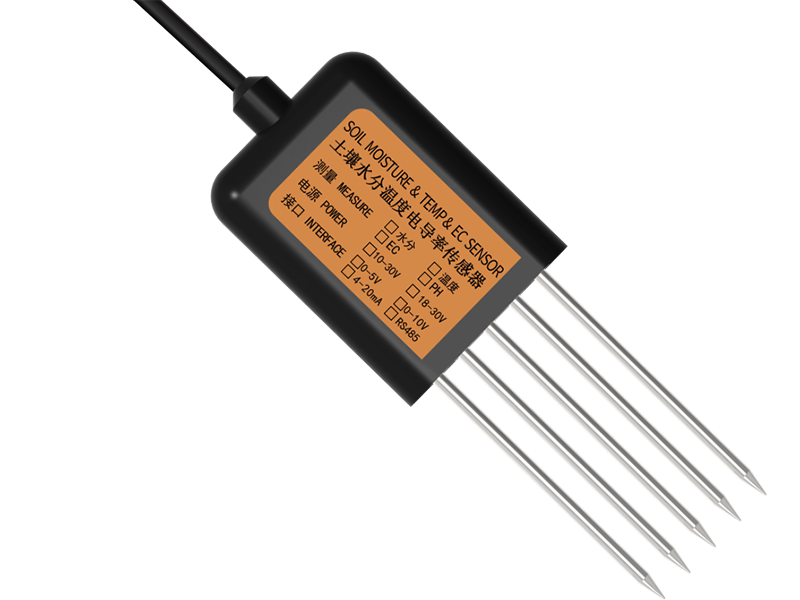

3.使用方法

由于電極直接測定土壤中的可溶鹽離子的電導率，因此土壤體積含水率需高于約20%時土壤中的可溶離子才能正確反映土壤的電導率。在長期觀測時，灌溉或者降雨后的測量值更接近真實水平。如果進行速測，可先在被測土壤處澆水，待水分充分滲透后進行測量。
如果在較堅硬的地表測量時，應先鉆孔（孔徑應小于探針直徑），再插入土壤中并將土壓實然后測量；變送器應防止劇烈振動和沖擊，更不能用硬物敲擊。由于變送器為黑色封裝，在強烈陽光的照射下會使變送器使急劇升溫（可達50℃以上），為了防止過高溫度對變送器的溫度測量產生影響，請在田間或野外使用時注意遮陽與防護。

3.1 速測方法

選定合適的測量地點，避開石塊，確保鋼針不會碰到堅硬的物體，按照所需測量深度拋開表層土，保持下面土壤原有的松緊程度，緊握傳感器垂直插入土壤，插入時不可左右晃動，一個測點的小范圍內建議多次測量求平均值。

3.2 埋地測量法

垂直挖直徑>20cm的坑，在既定的深度將變送器鋼針?biāo)讲迦肟颖冢瑢⒖犹盥駠?yán)實，穩定一段時間后，即可進行連續數天，數月乃至更長時間的測量和記錄。

3.3 注意事項

1、測量時鋼針必須全部插入土壤里。
2、避免強烈陽光直接照射到變送器上而導致溫度過高。野外使用注意防雷擊。
3、勿暴力折彎鋼針，勿用力拉拽變送器引出線，勿摔打或猛烈撞擊變送器。
4、變送器防護等級IP68，可以將變送器整個泡在水中。
5、由于在空氣中存在射頻電磁輻射，不宜長時間在空氣中處于通電狀態。

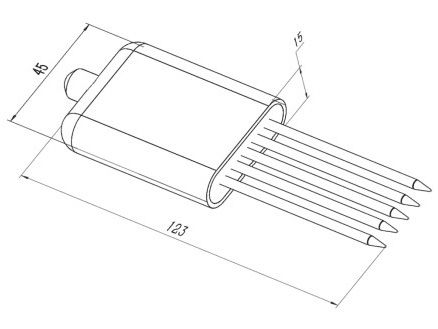

4.設備安裝說明

4.1 設備安裝前檢查

設備清單：
■變送器設備1臺
■合格證、保修卡、接線說明等
■USB轉485（選配）

4.2 接口說明

寬電壓電源輸入4.5~30V均可。485信號線接線時注意A/B兩條線不能接反，總線上多臺設備間地址不能沖突。

4.3 接線說明

線色	說明	備注
棕色	電源正	4.5~30V DC
黑色	電源地	GND
黃色	485-A	485-A
藍色	485-B	485-B



5.配置軟件安裝及使用

5.1 軟件選擇

    打開資料包，選擇“調試軟件”---“485參數配置軟件”，找到打開即可。

5.2 參數設置

①、選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。

②、單獨只接一臺設備并上電，點擊軟件的測試波特率，軟件會測試出當前設備的波特率以及地址，默認波特率為4800bit/s,默認地址為0x01。
③、根據使用需要修改地址以及波特率，同時可查詢設備的當前功能狀態。
④、如果測試不成功，請重新檢查設備接線及485驅動安裝情況。


6.通信協議

6.1通訊基本參數

編 碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	可設，出廠默認為4800bit/s

6.2 數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認0x01）。
功能碼：主機所發指令功能指示。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	寄存器起始地址	寄存器長度	校驗碼低字節	校驗碼高字節
1字節	1字節	2字節	2字節	1字節	1字節

從機應答幀結構：

地址碼	功能碼	有效字節數	數據一區	數據二區	數據N區	校驗碼低字節	校驗碼高字節
1字節	1字節	1字節	2字節	2字節	2字節	1字節	1字節

6.3 寄存器地址

寄存器地址	PLC或組態地址	內容	操作	定義說明
0000 H	40001 (十進制)	含水率	只讀	含水率實時值（擴大10倍）
0001 H	40002 (十進制)	溫度值	只讀	溫度實時值（擴大10倍）
0002 H	40003 (十進制)	電導率	只讀	電導率實時值
0003 H	40004 (十進制)	PH值	只讀	PH實時值（擴大十倍）
0004 H	40005 (十進制)	鹽度	只讀	鹽度實時值
0005 H	40006 (十進制)	總?cè)芙夤腆w TDS	只讀	TDS實時值
0022 H	40035 (十進制)	電導溫度系數	讀寫	0-100對應0.0%-10.0% 默認0.0%
0023 H	40036 (十進制)	鹽度系數	讀寫	0-100 對應 0.00-1.00 默認55（0.55）
0024 H	40037 (十進制)	TDS 系數	讀寫	0-100 對應 0.00-1.00 默認50（0.5）
0050 H	40081 (十進制)	溫度校準值	讀寫	整數（擴大10倍）
0051 H	40082 (十進制)	含水率校準值	讀寫	整數（擴大10倍）
0052 H	40083 (十進制)	電導率校準值	讀寫	整數
0053 H	40083 (十進制)	PH校準值	讀寫	整數
07D0 H	42001 (十進制)	設備地址	讀寫	1~254（出廠默認1）
07D1 H	42002 (十進制)	設備波特率	讀寫	0代表2400 1代表4800 2代表9600

6.4 通訊協議示例以及解釋

舉例：讀取電導率溫度水分PH四合一設備（地址0x01）的溫度水分電導率及PH值
問詢幀

地址碼	功能碼	起始地址	數據長度	校驗碼低字節	校驗碼高字節
0x01	0x03	0x00 0x00	0x00 0x04	0x44	0x09

應答幀

地址碼	功能碼	返回有效 字節數	水分值	溫度值	電導率值	PH值	校驗碼 低字節	校驗碼 高字節
0x01	0x03	0x08	0x02 0x92	0xFF 0x9B	0x03 0xE8	0x00 0x38	0x57	0xB6

溫度計算：
當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。
溫度：FF9B H(十六進制)= -101 => 溫度 = -10.1℃
水分計算：
水分：292 H (十六進制)= 658 => 濕度 = 65.8%，即土壤體積含水率為 65.8%。
電導率計算：
電導率：3E8 H (十六進制)= 1000電導率 = 1000 us/cm
PH值計算：
PH值：38H（十六進制）=56 => PH值=5.6
