供水調度遠程無線聯網監測應用系統方案

方案需求

供水調度系統相對封閉、沒有建立有效遠程監控系統。自動化程度較低，水處理可靠性較差，人工控制方式，浪費人力和物力，管網壓力不穩定。部分供水監控過于單一，由于設備的故障，導致停水。調度人員則完全依靠個人經驗進行調度。因此，人工故障報修很難及時發現和處理。

城市供水調度由于各管網監控點分布范圍廣、數量多、距離遠，地處偏僻，架設光纜、鋪設電纜難度大、成本高，無線通信方式則顯得非常靈活，它具有投資較少、建設周期短、運行維護簡單、性價比高等優點。城市供水調度監控實現管道壓力、水流量的數據傳送及閥門開關的自動控制，降低了故障率和提高了對異常搶修的反應時間。便于及時了解及控制遠端管道及閥門，減少停水次數。遠端出現故障時，能在最短的時間內解決問題，恢復供水，提高了整體的服務水平，從而實現了城市供水的智能化、信息化、現代化。

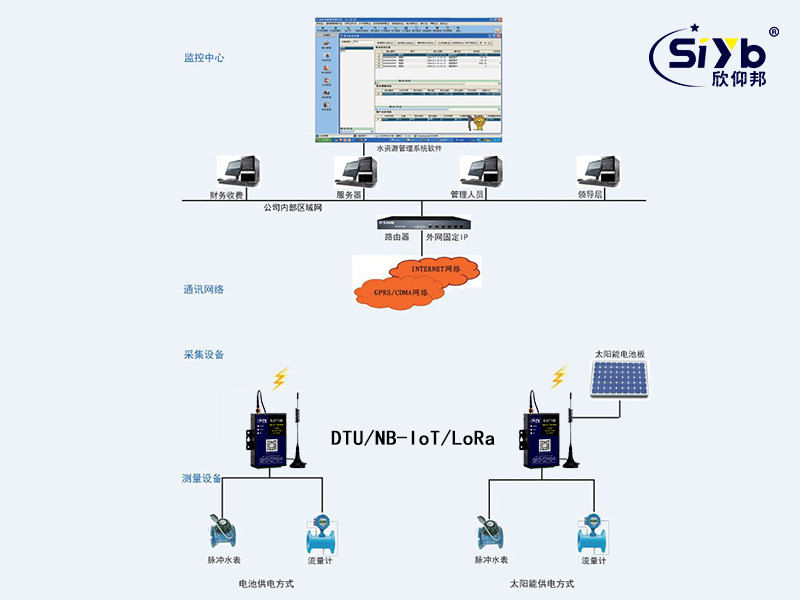

供水調度遠程無線聯網監測應用方案001

技術部署

城市供水調度監控系統的主要目的是解決自來水公司對供水各環節監測點的數據采集和監控。各監控點通過數據采集模塊采集水位、壓力、流量、濁度、余氯、泵頻等數據，通過RS232接口與數傳終端透傳的方式，通過2G/3G/4G運營商無線網絡對數據進行處理、協議封裝后發送到服務器。將數據傳輸至云平臺服務器或者配置固定IP地址的本地服務器。監控調度室PC客戶端通過系統軟件對數據進行還原顯示，并進行數據處理。數傳終端信息與調度室通過對傳輸回的數據進行分析，通過GPS可找到GIS地圖中出故障的地點。調度室計算機利用軟件讀取傳感器參數，在調度室監控計算機可通過畫面和曲線實現對現場的監測。供水調度人員可以根據采集的數據進行水廠的生產調度和指揮，還可打印各種報表。

較大的供水系統中，下屬多個水廠，多個工藝過程，多個管網測壓站、管網加壓站和水源井監控站的管理。需要建立多個監控分站和自來水取水、供水監控站點，以實現信息的逐級傳輸和系統的分級控制。中心調度室與水廠自控中心采用DTU無線通訊終端點對點通訊。各調度中心采集各站點的數據信息，并對這些信息進行存儲、分析匯總或打印等處理。通過數據分析，及時給出報警信息或向站點發出控制命令，控制站點設備的運行。各調度中心還需將匯總數據實時傳送到總水司監控中心，總水司監控中心對數據做進一步的處理和分析，合理實現整個系統的總調度和總管理。

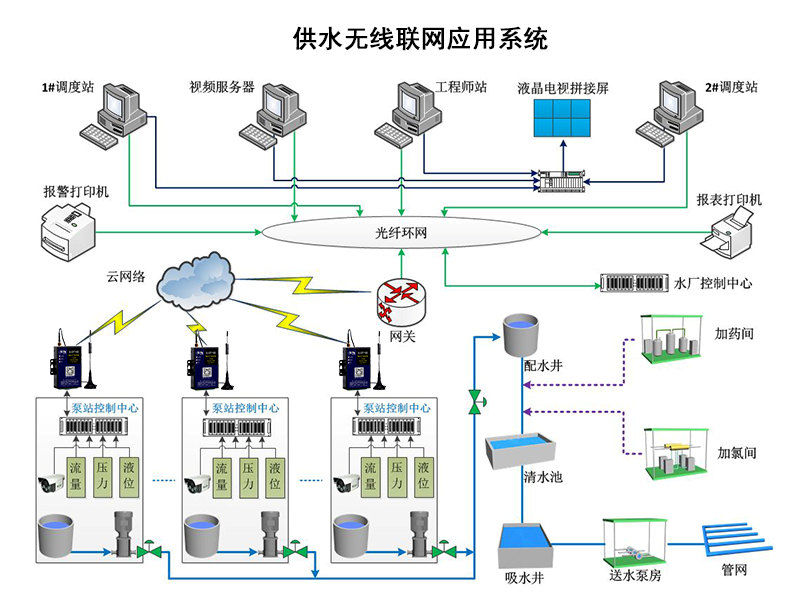

供水調度遠程無線聯網監測應用方案002
