方案需求

傳統的供排水管網監控對整個管網系統的運營管理還處在完全人工排查狀態，主要是靠值班人員周期性巡檢。人工成本高，工作量煩多，效率低下，也留下許多人為因素隱患，存在安全風險。管網老化等引起的管網安全事故頻率顯著增加，由于管線長，地質結構復雜，導致自來水在管網中滯留的時間很長，自來水管網分布范圍廣，一旦泄露則需及時處理。

因此需要采用現代化的手段對整個管網的運行狀態進行實時監測，建立SCADA供水網管系統，對供排水管網的壓力、流量、水質、濁度、余氯、PH值，以及用戶關注的其它參數進行實時監測，并在出現緊急情況時啟動相應的應急設施。

技術部署

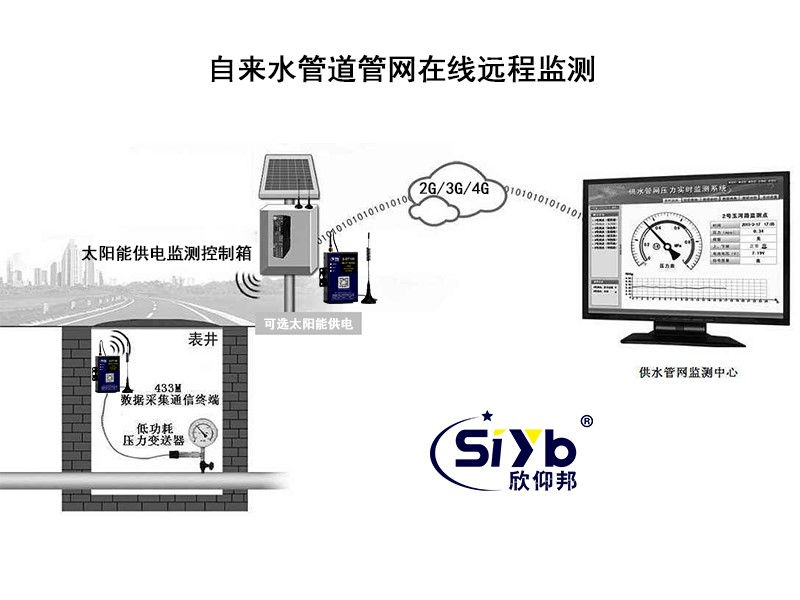

自來水管網SCADA系統采用傳感器采集設備、通訊傳輸設備，云服務器，監控應用軟件等，實現對管網的溫度、壓力、流量實時無線采集、傳輸、監測和預警。

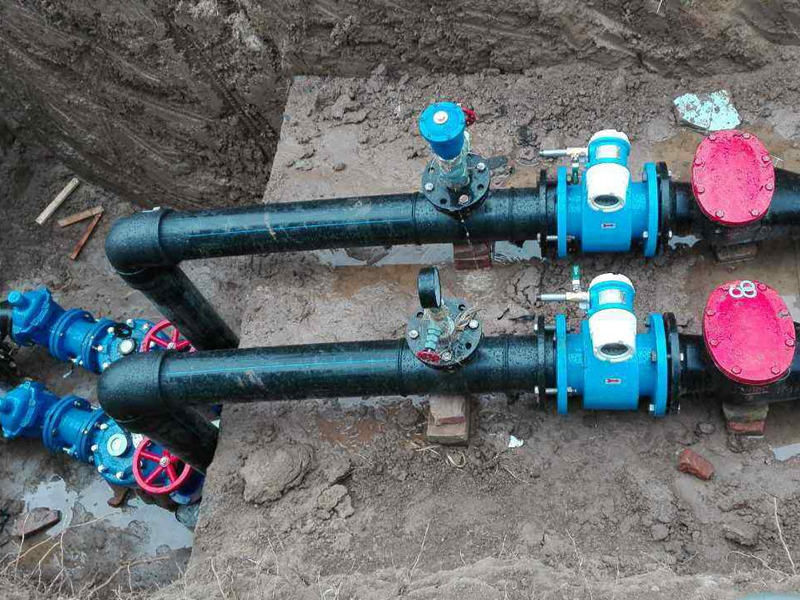

傳感器部署整個城市供水管網監測點的壓力、流量、流向、水質信息。水廠出水流量、出廠壓力、清水池水位、加壓泵工作狀態。 加壓泵站的水池水位、進口壓力、水泵工作狀態、出口壓力；同時監測加壓泵/水泵的工作狀態及遠程控制啟停。備用水位水調節池的管理監測。

根據自來水管網監控的傳輸距離不同，采用不同的無線傳輸方法。

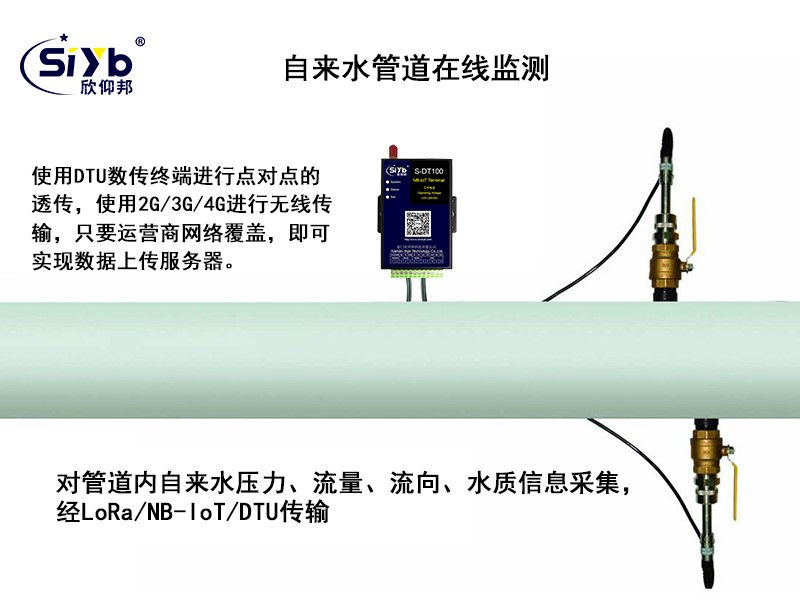

近距離LoRa組網，采用低功耗，近距離LoRa終端進行星型組網。再通過LoRa網管將數據傳送到平臺服務器。如距離比較分散，則使用DTU數傳終端進行點對點的透傳，使用2G/3G/4G進行無線傳輸，只要運營商網絡覆蓋，即可實現數據上傳服務器，水司管理人員可隨時隨地通過INTERNET登入PC平臺系統，查看管道使用運行狀況。

方案優點

★ 組網方便，無需施工走線，無線物聯網傳輸

★ 工業級設計，防潮使用，安裝方便

★ 數傳終端低功耗設計，可太陽能供電

★ LoRa組網，網關傳輸，中繼接力，解決地下管道無網絡空間限制

★ 實時在線，遠程維護，無人值守，遠程自動升級

★ 壓力越線自動報警，故障提醒
