超聲波液位傳感器具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。超聲波液位傳感器可通過4～20mA連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
（1）電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
（2）專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它特殊步驟，此技術具有動態思維、動態分析的功能。
（3）采用進口芯片，使儀表的精度大大提高，液位精度達到±0.25%，能夠抗各種干擾波。
（4）本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
（5）儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

測量范圍：0～15m（根據實測量程選定）
盲    區：0.45m～0.6m
測距精度：±0.25%（標準條件）
測距分辨率：1mm
壓    力：常壓
儀表顯示：自帶LCD顯示
模擬輸出：4～20mA
供電電壓：DC18～36V
環境溫度：－20℃～＋60℃
防護等級：IP66

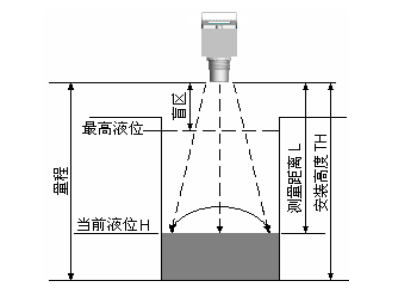

    儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。
儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。
儀表盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例盲區為0.5米，則最高液位與探頭間距必須大于0.5m。如：量程：6m，盲區：0.45m，實際測量為：0～5.55m探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。

1）探頭發射面到最低液位的距離，應小于選購儀表的量程。
（2）探頭發射面到最高液位的距離，應大于選購儀表的盲區。
（3）探頭的發射面應該與液體表面保持平行。
（4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
（5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。

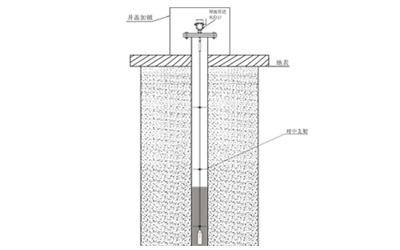

（6）若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑，或者將管子通至罐底，管徑大于100mm，管底留孔保持延伸管內液面與罐內等高。

鍵盤說明
【SET】：按SET大約3秒鐘，出現0000，第一個0在閃動，將第一個0改為1，再按OK進入菜單；在設置時，按SET取消設置；設置完畢后，按SET鍵退出菜單。
【▲】：上翻鍵和數字鍵。在菜單中，該鍵作為菜單的上翻鍵用，在更改數據時，        該鍵做加法鍵用。
【▼】：下翻鍵。在菜單中，該鍵作為菜單的下翻鍵用，在更改數據時，該鍵做減法鍵用。
【OK】：確認鍵，用于選擇菜單或更改數據數據時的移位鍵。

9.2 參數設置

9.2.1 P01（液位標定：池底到水面之間的垂直距離）
儀表安裝完畢、上電后，液晶上會顯示液位數值，而該數據往往與實際液位不符，故需要液位標定，液位標定步驟如下：
按SET鍵大約3秒鐘，出現0000，左邊第一個0在閃動，將第一個0改為1，再按OK進入菜單。P01為液位標定菜單，按OK鍵確認，再進行液位標定，用▼鍵和▲鍵將數字更改為當前實際液位值（如2.100），修改完畢后，按下SET，再按SET，退到主界面，主界面顯示“2.100”，表示當前液位是2.1米，也就表示儀表液位標定完畢。

9.2.2 P02（20mA設置）
在儀表正常工作時按SET大約3秒鐘，出現0000，左邊第一個0在閃動，將第一個0改為1，再按OK進入菜單。按▼鍵選擇P02即為20mA對應液位，如需修改，先按OK鍵，再按▲、▼進行修改，修改完畢，按下SET退出。按下▼鍵，出現P03，P03為4mA輸出電流設置，默認值為0，一般不需要修改。如需修改，方式同修改20mA一樣。
9.2.3 P05（顯示模式設置）
進入P05菜單同上，在P05菜單中：1表示顯示液位，2表示顯示液位高度和溫度，3表示顯示空氣高度，4表示顯示空高和溫度。

9.2.4 P06（探頭高度設置：池底到儀表探頭之間的垂直距離）
P06菜單為探頭高度，即探頭面到池底之間的距離，也叫安裝高度，可以作為標定用，在現場不知道當前液位的情況下，P06菜單可以作為液位標定用，如需修改方法同上。
注意：P06與P01只需設置其一！

9.2.5 P07（反應速度）
1 表示最快
2 表示中等
3 表示最慢

9.2.6 P08（電流測試）
P08 此菜單是對4～20mA進行測試，作為用戶可以用OK鍵和▲鍵測試儀表輸出電流是否正常。
