導波雷達水位計是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成水位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到水表面時反射回來被儀表內的接收器接收并將距離信號轉化為水位信號。輸入反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在水表面所產生的回波。正確的回波信號識別由智能軟件完成，距離水表面的距離D與脈沖的時間行程T成正比：D=C×T/2 其中C為光速。
水位H為： H=A-D

輸出：

通過輸入井的高度A(=零點)，滿井高度C(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境，對應水位測量值輸出。

測量范圍

① 頂部盲區是指水的最高位面與測量參考點之間的最小距離。

② 底部盲區是指纜繩最底部附近無法精確測量的一段距離。

③ 頂部盲區和底部盲區之間是有效測量距離。

注意：只有水在頂部盲區和底部盲區之間時，才能保證水位的可靠測量。

標準參數

特點：纜式探頭

應 用：水井、水槽、水池等水位高度測量。

最大量程： 35m

過程連接： G1½"A螺紋/法蘭/支架

工作溫度： -40～70℃

精度： ±3mm

頻率： 100MHz～1.8GHz

工作電壓： 6~18V DC(建議使用7.2V DC)

分辨率： 1mm

采樣：回波采樣55次/s

響應速度：＞0.2s（根據具體使用情況而定）

功耗： ≤85mW

電纜入口： 2個M20*1.5(電纜直徑6~9mm)

信號輸出： RS485/Modbus

防護等級： IP68

無線參數

網絡制式： NB-Iot/4G

標準及頻段：支持藍牙V4.2標準2.4GHz,ISM頻段

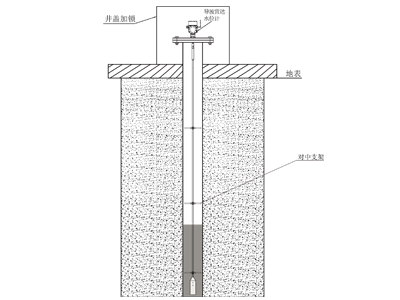

3.1 安裝位置：

① 在整個量程范圍內不碰壁；

② 探頭在井內盡量居中，便于安裝防波動支架；

③ 如使用纜式探頭，為保證纜繩處于拉伸狀態，重錘接近井底不宜過長，纜長應與實際量程一致；

④ 室外安裝必要時時應采取遮陽、防雨措施。

串口通訊調試

硬件接口：RS485
通訊協議：標準Modbus波特率：9600
數據格式：8N1
校驗CRC16：多項式A001

信息幀格式及說明

主機的命令格式由從機地址、功能碼、寄存器起始地址、讀取點數及CRC碼組成如表1所示。

主機發送：	站號(1B)	功能碼(1B)	寄存器起始地址(2B)	讀取點數(2B)	CRC(2B)
主機發送：	01	03/06	00 XX	00 XX	XX XX

表1 主機命令

主機命令詳細說明

站號：從機地址（0-99）；
功能碼：03讀取寄存器的數值；06更改寄存器的數值；寄存器起始地址：兩個字節，具體描述詳見表3；
讀取點數：2個字節，若讀取16位整型數據，則設為0001；讀取32位整型數據，則設為0002；
CRC：校驗碼，兩個字節。
從機響應有兩種格式，當功能碼為03時，其格式由站號、功能碼、數據長度，數據區及CRC碼，如表2；當功能碼為06時，其格式與主機命令幀相同，如表1所示。

從機應答：	站號(1B)	功能碼(1B)	返回?cái)?shù)據長度	數據(nB)
從機應答：	01	03	n	XX XX XX...

表2 從機應答

站號（地址）：一個字節，返回主機發送的地址；功能碼：一個字節，返回主機發送功能碼；
應答數據字節數：后面跟的數據字節數；
數據：針對主機命令返回對應的數據，高字節在前，低字節在后； CRC：校驗碼，兩個字節。

保持寄存器地址功能、波特率及RS485數據格式說明

寄存器地址詳細說明：寄存器0x0000~0x0003數據為無符號整型數據,為當前測量值；0x0010為當前儀表狀態，表示是否有故障；0x0011~0x0014為從機的安裝量程、盲區、水位的零點滿點。

寄存器地址	描述(不可連續讀取)
0x0000	讀取儀表當前空高值，單位為cm(只讀)
0x0001	讀取儀表當前空高值，單位為mm(只讀)
0x0002	讀取儀表當前水位值，單位為cm(只讀)
0x0003	讀取儀表當前水位值，單位為mm(只讀)
0x0010	讀取測量狀態（只讀）； ==0 正常，大于0有錯誤
0x0011	從機量程單位厘米（讀寫）
0x0012	從機盲區 單位厘米（讀寫）
0x0013	從機低位調整單位厘米（讀寫）
0x0014	從機高位調整單位厘米（讀寫）

表3 寄存器地址說明

1. 讀取儀表水位值，單位mm
主機發送：01 03 00 03 00 01 CRC16
儀表回應：01 03 02 XX XX CRC16
2. 修改儀表參數，修改量程為10m（1000cm）主機發送：01 06 00 11 03 e8 xx xx
儀表回應：01 06 00 11 03 e8 xx xx 表示修改成功；如果返回值不同表示修改失敗或預置數據超限。

不同站號地址下讀取水位、空高時主機所發送的命令：

站號	功能碼	起始地址	讀取點數	校驗碼	意義
01	03	0000	0001	840A	讀取空高，單位cm
01	03	0001	0001	D5CA	讀取空高，單位mm
01	03	0002	0001	25CA	讀取水位高，單位cm
01	03	0003	0001	740A	讀取水位高，單位mm

02	03	0000	0001	8439	讀取空高，單位cm
02	03	0001	0001	D5F9	讀取空高，單位mm
02	03	0002	0001	25F9	讀取水位高，單位cm
02	03	0003	0001	7439	讀取水位高，單位mm

03	03	0000	0001	85E8	讀取空高，單位cm
03	03	0001	0001	D428	讀取空高，單位mm
03	03	0002	0001	2428	讀取水位高，單位cm
03	03	0003	0001	75E8	讀取水位高，單位mm

04	03	0000	0001	845F	讀取空高，單位cm
04	03	0001	0001	D59F	讀取空高，單位mm
04	03	0002	0001	259F	讀取水位高，單位cm
04	03	0003	0001	745F	讀取水位高，單位mm

表4 主機發送命令

以量程10米為例，從機回復的數據代碼：

9米水位高時：	1米空高	01	03	02	00	64	B9	AF
	1米空高	01	03	02	03	E8	B8	FA
	9米水位高	01	03	02	03	84	B8	D7
	9米水位高	01	03	02	23	28	A1	6A
8米水位高時：	2米空高	01	03	02	00	C8	B9	D2
	2米空高	01	03	02	07	D0	BB	E8
	8米水位高	01	03	02	03	20	B9	6C
	8米水位高	01	03	02	1F	40	B1	84

6米水位高時：	4米空高	01	03	02	01	90	B9	B8
	4米空高	01	03	02	0F	A0	BD	CC
	6米水位高	01	03	02	02	58	B8	DE
	6米水位高	01	03	02	17	70	B6	50

4米水位高時：	6米空高	01	03	02	02	58	B8	DE
	6米空高	01	03	02	17	70	B6	50
	4米水位高	01	03	02	01	90	B9	B8
	4米水位高	01	03	02	0F	A0	BD	CC

2米水位高時：	8米空高	01	03	02	03	20	B9	6C
	8米空高	01	03	02	1F	40	B1	84
	2米水位高	01	03	02	00	C8	B9	D2
	2米水位高	01	03	02	07	D0	BB	E8

0米水位高時：	10米空高	01	03	02	03	E8	B8	FA
	10米空高	01	03	02	27	10	A2	78
	0米水位高	01	03	02	00	00	B8	44
	0米水位高	01	03	02	00	00	B8	44
