方案需求

管道監測的目的是為了監測供暖管道或者水管的漏水情況，實時進行搶修。通常監測采用的方式是流量、壓力分析法。通過監測計量供水管網的各項運行參數，最終判斷管網是否健康運行，同時根據采集到的流量和壓力參數，通過管道失壓判斷漏水發生。可自動完成管網數據的采集、記錄和無線傳輸，對供水管網及其運行設備的水壓、流量、水質等數據進行實時遠程監測和遠程控制。壓力分析可以提供依據對水量進行分配；管道壓力突發性降低并且不可逆恢復代表有漏水發生。通過壓力和流量分析管網的水平衡點，通過調節水平衡點的移動，避免出現水質二次污染。環狀管網相鄰節點的壓力平衡和流量為零產生水平衡點；枝狀管網末梢形成水平衡點。

技術部署

管道監測系統分為下位機層、傳輸層、平臺系統上位機層等三層架構。下位機水壓監測可使用儀表式或者傳感器式，都是由RS485串口雙線制輸出水壓/流量等數據，傳輸層欣仰邦4G IP MODEM將數據透傳至服務器，上位機針對傳感器協議進行解析數據，可對數據進行圖標顯示，對于水壓等數據異常的監測點進行提醒處理。下位機的采集層可以針對管徑大小選擇壓力傳感器，或者針對管道內不一樣的液體，而選配不同的監測設備。只要符合RS485/RS232/422等串口數據輸出即可實現遠程數據的采集管理。如工業場景的輸油管線泄漏監測報警系統需要分別在管線的起點和末點安裝壓力、流量儀表，實現對管道進出站的壓力、流量數據的采集，并通過數傳電臺將信號傳到監控計算機，以實現對管線的泄漏檢測。數據采集系統，包括工控機、采集模塊、4G DTU及天線。采集系統的核心是數據采集模塊，它負責采集現場的壓力、流量儀表數據和溫度并按一定的格式通過4g ip modem傳送到洼一聯值班室監控。實時檢漏系統采用監測管道兩端壓力、溫度、流量等方法實現報警。當管道上某處突然發生泄漏時，在泄漏處將產生瞬態壓力突降，這種負壓波動以一定的速度自泄漏點向兩端傳播，上下游壓力傳感器捕捉到特定的瞬態壓力降的波形，由軟件進行泄漏判斷。

方案優點

欣仰邦IP MODEM支持RS485管道壓力儀表；

串口雙線制或者三線制，均可實現數據采集；

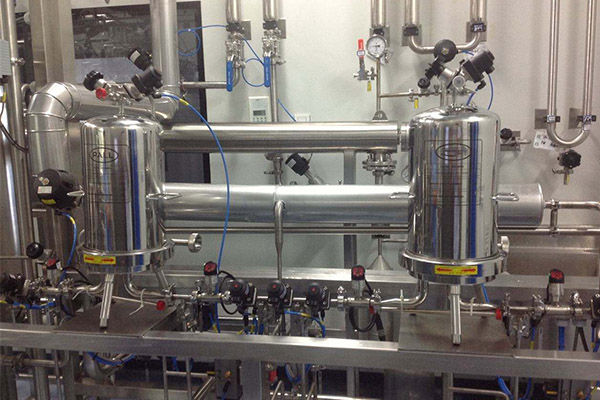

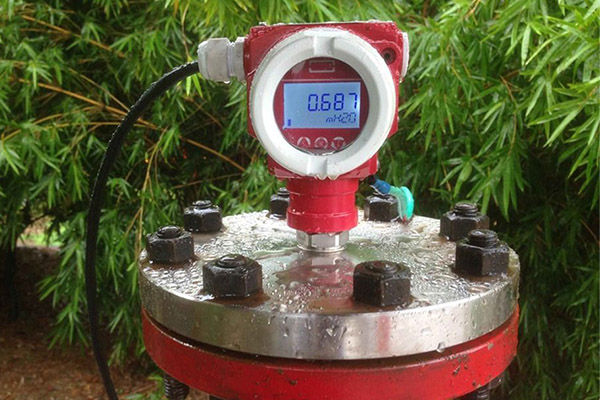

壓力傳感器水龍頭螺紋接入水管，無需硬件改造；

RS485總線接入，多傳感器，多設備一起接入；

采集設備帶ID，可實現多點位采集，多傳感器解析；

實現串口設備與網絡服務器，三大運營商全網通兼容；

支持TCP Server，支持透傳云接入，平臺自由解析；

傳輸設備向下兼容3G/2G，偏遠地區網絡自動切換；

管道內部署采集傳輸，高增益天線，井蓋下信號穩定；
