方案需求

儲能系統就地監控是整個儲能系統的高級控制中樞，負責監控整個儲能系統的運行狀態，是聯結電網調度和儲能系統的橋梁。大型電力儲能系統是對電網可靠運行的支撐，在調整負載曲線、削峰填谷、提高配電網設備與線路的利用效率、參于電網調頻、改善大電網的供電水平等方面具有重要作用。

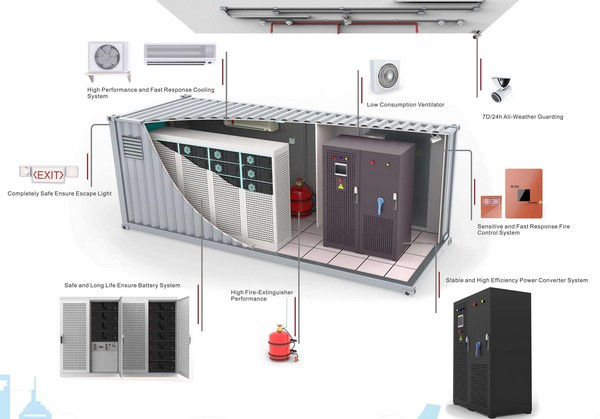

在一些應用領域，如重點設施短時間內保障供電，季節性區域內負荷曲線調整等方面，需要采用移動式電力儲能系統。儲能監控系統的主要功能有：SCADA功能、診斷預警功能、全景分析功能、優化調度決策功能和有功無功控制功能，混合儲能系統優化管理與控制，儲能系統保護與控制。


技術部署

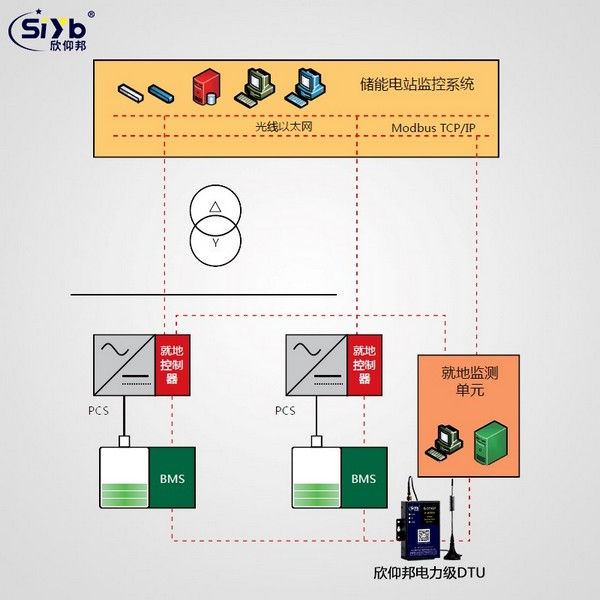

監控系統通過對電池、變流器及其他配套輔助設備等進行就地控制，GPRS DTU實時采集有關設備運行狀態及工作參數，并上傳至上級調度層，同時結合調度指令和電池運行狀態，進行功率分配，實現儲能系統優化運行。


通信采集傳輸支持 MODBUS、DL/T 860、DL/T 634.5104 和 DL/T 634.5101 等多種通信規約。欣仰邦電力級DTU串口采集儲能元件的數據收集。對儲能元件運行狀態參數進行采集，包括電壓、電流、荷電狀態、溫度等遙測信號，以及開關狀態、事故信號、異常信號等遙信信號。變流器的數據收集。對變流器的電壓、電流、溫度等遙測信號，以及開關狀態、事故信號、異常信號等遙信信號進行采集。

配電網接口的數據收集。對配電網接口的電壓、電流、相位、頻率、有功功率、無功功率、功率因數、有功電量、無功電量等遙測信號，以及開關狀態、事故信號、異常信號等遙信信號進行采集。


方案優點

★ Modbus / TCP通信協議;

★ 101電力通信規約;

★ 內嵌標準的TCP/IP協議棧，支持透明數據傳輸;

★ 固定接口：1*RS485/422，2*RS232，2*GPIO，3*ADC;

★ 工業級設計，帶來更好的業務體驗;

★ 采用工業級器件和專門設計，能適應工業現場嚴酷的工作環境;

★ 低功耗設計，寬電源輸入(5~35VDC)，適用不同現場供電方式;

★ 采用金屬外殼，保護等級達IP30，特別適合于工控現場的應用;

★ 提供標準DB9和工業端子接口選擇，兼容所有串口下位機;

★ 可定制TTL電平串口，可定制ADC;

★ 支持雙數據中心備份傳輸及多數據中心同步傳輸(4個數據中心);

★ 支持域名和IP地址兩種模式的中心地址;
