方案需求

山洪災害預警是在各種原始監測數據和歷史數據分析對比的基礎上，根據數據分析結果來決策預警信息。各監測點數據采集設備對各項水文數據進行實時監測，如水庫水位、降雨量、河道水流速等。終端數據采集設備實時或間隔采集各項數據，并在GPRS無線網絡平臺的基礎上，將采集的數據通過無線通信終端傳到預警中心系統，中心系統將所得的各項數據進行綜合分析，為預警決策系統提供依據。當預警決策系統得出預警信息后，預警系統采用數據信息或語音的形式向預警終端發出預警信息。

技術部署

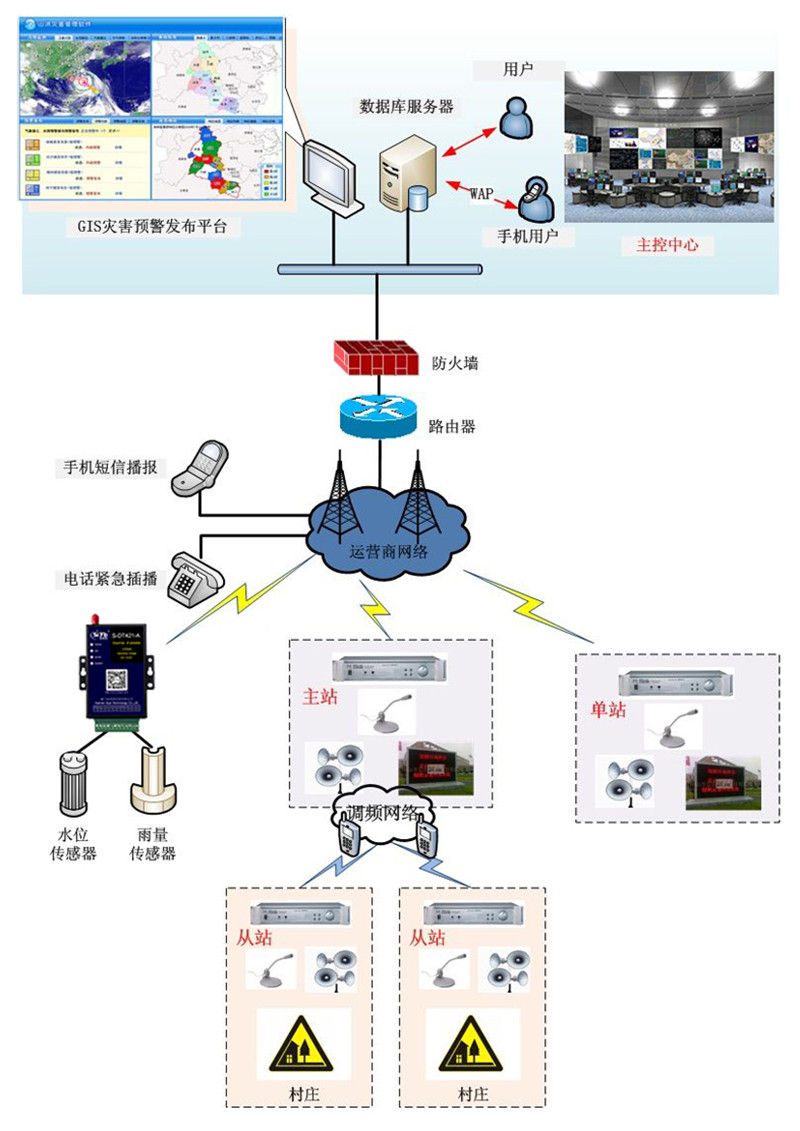

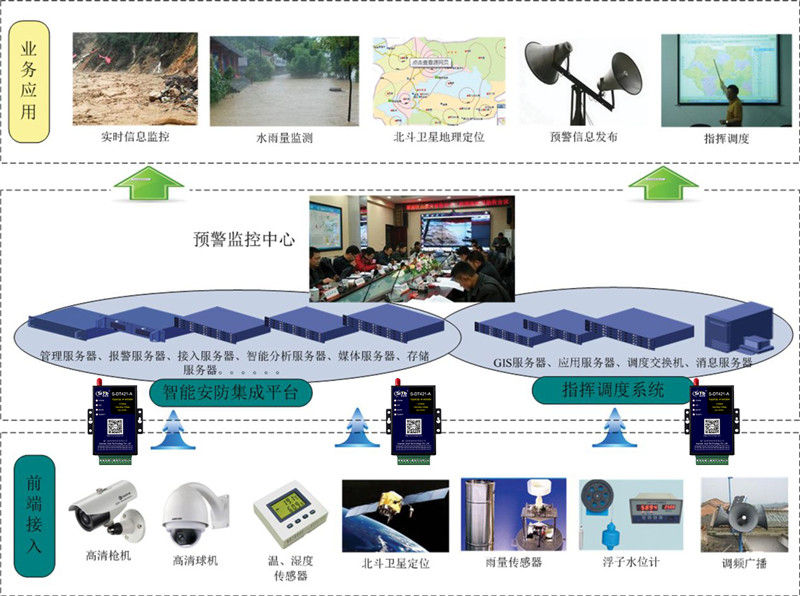

利用了現有的自動化、無線傳輸、計算機管理等技術，組成的無線監測系統。本文中的無線山洪滑坡監測管理系統主要是由三大部分組成：采集及控制設備、網絡傳輸層、遠程數據監控中心等系統組成。

采集及控制設備

高精度的雨量傳感器、震動感應器、壓力感應器、GPS位移精準測量?jī)x等相關監測設備，能夠準確的反映監測區域的微小數據變化情況。

高清的視頻監控系統能夠清晰的監控到山洪災害發生的情況，及其人員避險的情況，并根據相關需要保存圖片跟視頻。

實時高效的預警發布系統，包括野外告警發布LED屏、報警器，出現異常情況時，實時發布預警信息，提高預警發布質量跟時效性，減少人員傷亡跟財產損失。

網絡傳輸

山洪滑坡監控系統的網絡傳輸是由LoRa、DTU、ROUTE等三種工業級無線傳輸終端設備構成，采用WBee自組網、GPRS、3G等先進的無線傳輸方式，可以不受空間和地域的限制，減少布線所帶來的巨大工作量，保證傳輸?shù)姆€(wěn)定、可靠、及時。主要是負責前端各種采集及其控制設備的采集信息的傳輸，以及對前端環境監測，故障異常產生的報警信息進行報警。

監控控制中心

監控控制中心由三部分組建成：縣級監控中心、市級監控中心、省級監控中心。監控控制中心通過INTERNET網絡，跟前端的各個采集信息設備進行相連接。并通過無線傳輸技術對采集到的數據進行分析處理，做出控制決策，控制中心遠程發布告警信息或報警。

方案優點

系統軟件

山洪災害監測預警軟件是基于B/S服務、數據庫架構，功能強大、人性化的監控軟件界面，具有實時信息采集功能、實時信息加工處理、災害模擬分析、地理數據信息查看、災害風險評估、實時發布預報數據、預警數據、暴雨分析等功能。系統圍繞以預警為核心的實時監視、內部預警、預警發布、預警響應、信息查詢和配置管理功能。

監控分級管理

監控中心站采用成熟可靠的地質監測專線或Internet網絡、短信服務器、WEB服務器等組成。監控中心將整個系統劃為三級，形成多級監控方式：第一級省級監控、第二級市級監控、第三級為縣級監控中心及其監控站點，多級監控符合山洪分級管理，統一協調的特點。現場監控站點數據采集操作均在各縣市和省級監控中心的管理服務器管轄之下，從而形成一個覆蓋全省的山洪多級監控系統。

實時數據采集

山洪監測系統由雨量傳感器、震動感應器、壓力感應器、攝像頭、GPS位移精準測量?jī)x等工程設備和中心站組成。系統采用的以自動監測為主，人工監測為輔的靈活山洪災害監測，系統利用運營商網絡，雨量傳感器、震動感應器、壓力感應器、攝像頭、GPS位移精準測量?jī)x可實時自動上報的功能。也可使用智能山洪滑坡監測軟件對多個監測點實時數據的遠程接收、存儲、配置、召測及系統管理。

數據匯集功能

管理服務器的山洪滑坡監測軟件完成所有管轄范圍內工程設備的數據匯集功能。前端設備采集的雨情信息、山體震動、視頻圖像以及其他事實信息匯集到縣級的監控中心的監控軟件，并對現場設備采集的數據分析、處理，然后把數據保存于監測軟件的數據庫中，方便以后數據分析對比。由于系統采用的是多級管理方式，縣級監控中心把實時采集的數據共享到市級監控中心跟省級監控中心，進而實現山洪監測信息的聯動，使各級政府部門的管理者做出相應應急決策。

無線發布

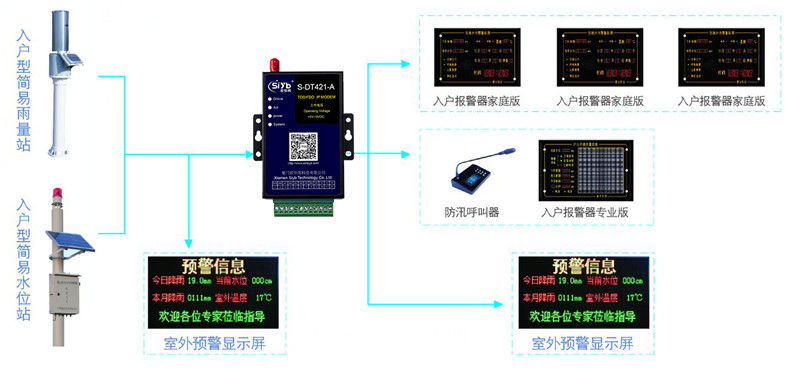

自動預警發布和人工預警發布，依靠縣級監測設施，結合省級、市級防汛部門的信息、指令，開展監測預警工作。縣級監控中心自動分析實時采集的暴雨、山塘、土質等監測信息，并及時發送預報警報，利用村莊配置的一臺高頻報警器、LED顯示屏，進行發布預警信息。出現異常信息時，預警信息后的工作流程為：新預警→內部預警→發布預警→響應啟動→響應結束。根據預警情況及信息發布，各相關部門要啟動相應緊急執行方案，直到響應結束。

短信群發

短信收發系統直接通過山洪災害預警軟件接口控制，出現異常情況時自動觸發短信群發功能。自動的預警發布信息和響應指令，通過監控中心的短信服務器群發到責任部門和責任人，并實時接收部門和人員的反饋。管理者在根據短信的接收發布信息，進行遠程操作指令，利用運營商提供的短信群發接口，對災害點附件生活的群眾，進行短信群發預警，進行群眾轉移，保護群眾的人身安全 、財產安全等。
