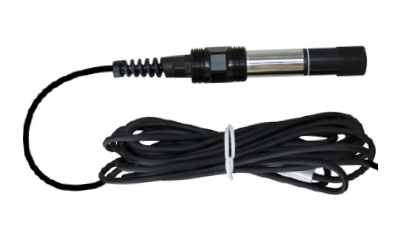

一、應用環境說明

用于環境水質監測、酸/堿/鹽溶液、化學反應過程中、工業生產過程中，能夠滿足大多數工業應用對在線pH測量的要求。
l 信號輸出： RS-485（ Modbus/RTU 協議）。
l 方便連接到 PLC、DCS、工業控制計算機、通用控制器、無紙記錄儀器或觸摸屏等第三方設備。
l 雙高阻抗差動放大器，抗干擾強，響應速度快。
l 專利的 pH 探頭，內部參比液在至少 100KPa（1Bar）的壓力下，極其緩慢的從微孔鹽橋中滲出，其正向滲出持續 20 個月以上。這樣的參比系統非常穩定，電極壽命比普通工業電極成倍延長。
l 易于安裝：3/4 英寸 NPT 螺紋（管螺紋），便于沉入式安裝或安裝在管道和罐體。
l IP68 防護等級。

二、技術性能和規格

1. 技術參數

型號	S-CGPH
量程范圍	0～14pH
分辨率	0.01pH
精度	±0.1pH
工作溫度	0～65℃
工作壓力	＜0.2MPa
溫度補償	自動溫度補償(NTC)
供電	12VDC～24VDC ±10%
信號輸出	RS-485(Modbus/RTU)
接液材質	PPR
安裝方式	浸入式安裝，3/4" NPT 螺紋
線纜長度	5 米，其它長度可定制
校準方式	兩點校準
功耗	＜0.5W
防護等級	IP68

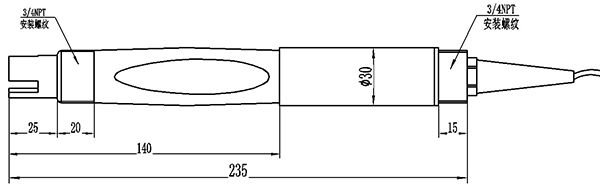

2. 尺寸圖

三、安裝和電氣連接

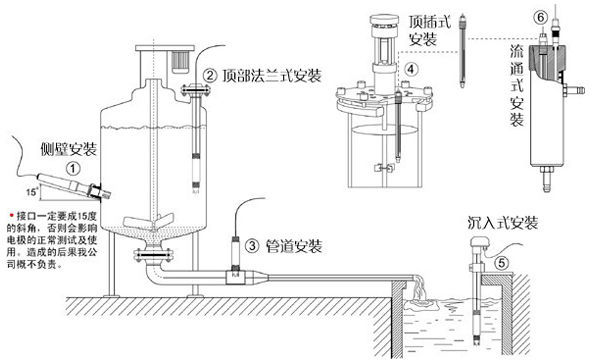

1. 安裝

注意：傳感器安裝時不能倒置或水平安裝，至少傾斜15度角以上安裝。

2. 電氣連接

紅色線—電源線（12～24V）
黑色線—地線（GND）
藍色線—485A
白色線—485B

e) 裸露線—屏蔽線
完成接線后，應仔細檢查，避免通電前的錯誤連接。
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ 6 mm，所有接口均已做防水處理。

四、維護和保養

1. 使用和保養

pH 傳感器在測量時，應先在蒸餾水中（或去離子水中）清洗干凈，并用濾紙吸干水分，防止雜質帶進被測液中，傳感器的 1/3 應插入被測溶液中。
傳感器不用時應洗凈，插入加有 3.5mol/L 氯化鉀溶液的保護套，或將傳感器插進加有
3.5mol/L 氯化鉀溶液的容器中。
檢查接線端子處是否干燥，如有沾污，請用無水酒精擦拭，吹干后使用。應避免長期浸泡在蒸餾水或蛋白質溶液中，并防止與有機硅油脂接觸。使用時間較長的傳感器，它的玻璃膜可能變成半透明或附有沉積物，此時可用稀鹽酸洗滌，并用水沖洗。傳感器使用時間較長，出現測量誤差時，須配合儀表進行標定,進行校正。
當用以上方式對傳感器進行維護和保養時仍不能進行標定和測量時，說明傳感器已經失效，請更換傳感器。

標準緩沖液 pH 值對照參考表

Temp(℃)	4.00	4.01	6.86	7.00	9.18	10.01
0	4.00	4.00	6.98	7.12	9.46	10.32
5	4.00	4.00	6.95	7.09	9.39	10.25
10	4.00	4.00	6.92	7.06	9.33	10.18
15	4.00	4.00	6.90	7.04	9.28	10.12
20	4.00	4.00	6.88	7.02	9.23	10.06
25	4.00	4.01	6.86	7.00	9.18	10.01
30	4.01	4.02	6.85	6.99	9.14	9.97
35	4.02	4.02	6.84	6.98	9.17	9.93
40	4.03	4.04	6.84	6.97	9.07	9.89
45	4.04	4.05	6.83	6.97	9.04	9.86
50	4.06	4.06	6.83	6.97	9.02	9.83

儀器實際讀值與標準有時會有±1 個字的誤差。

2. 校準

注意：傳感器在出廠前已經校準，若非超出測量誤差，不宜隨意校準。

a）零點校準
用量筒量取 250mL 的蒸餾水，倒入燒杯中，加入 pH=6.86 的校準粉一包，用玻璃棒攪拌均勻，直至粉末完全溶解，配置 pH=6.86 的溶液，將傳感器放入溶液中，等待 3～5 分鐘，待數值穩定后看顯示的數值是否是 6.86，如果不是則需進行零點校準，校準指令參照附錄。
b）斜率校準
酸性溶液時：用量筒量取 250mL 的蒸餾水，倒入燒杯中，加入 pH=4.00 的校準粉一包，用玻璃棒攪拌均勻，直至粉末完全溶解，配置成 pH=4.00 的溶液；將傳感器放入溶液中，等待 3～5 分鐘，待數值穩定后看顯示數值是否是 4.00，如果不是則需進行斜率校準，校準指令參照附錄。
堿性溶液時：用量筒量取 250mL 的蒸餾水，倒入燒杯中，加入 pH=9.18 的校準粉一包，

用玻璃棒攪拌均勻，直至粉末完全溶解，配置成 pH=9.18 的溶液；將傳感器放入溶液中，等待 3～5 分鐘，待數值穩定后看顯示是否是 9.18，如果不是則需進行斜率校準，校準指令參照附錄。

五、質量和服務

1. 質量保證

l 質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做 72 小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
l 收貨方對不合格率達到 2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。
l 保證貨源數量和出貨速度。

2. 配件和備件

此產品包括：
l   傳感器 1 支
l   校準粉 3 包
l   說明書 1 份
l   合格證 1 張

3. 售后服務承諾

本公司提供自銷售日起一年內的本機售后服務，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將免費維修儀器的損壞。

附錄數據通信

1. 數據格式

Modbus 通信默認的數據格式為: 9600、n、8、1（波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位）。
波特率等參數可以定制。

2. 信息幀格式

a) 讀數據指令幀
06	03	xx xx	xx xx	xx xx
地址	功能碼	寄存器地址	寄存器數量	CRC 校驗碼（低字節在前）
b) 讀數據應答幀
06	03	xx	xx……xx	xx xx
地址	功能碼	字節數	應答數據	CRC 校驗碼（低字節在前）

c) 寫數據指令幀
06	06	xx xx	xx xx	xx xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）
d) 寫數據應答幀（同寫數據指令幀）
06	06	xxxx	xx xx	xx xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）

3. 寄存器地址

寄存器地址	名稱	說明	寄存器個數	訪問方式
40001 (0x0000)	測量值+溫度	4 個雙字節整數，分別為測量值、測量值小數位數、溫度值、溫度值小數位數。	4（8 字節）	讀
44097 (0x1000)	零點校準	在pH 為6.86 的標準液中校準，寫入數據為 0。	1（2 字節）	寫
44099 (0x1002)	斜率校準 (4pH)	在pH 為4.00 的標準液中校準，寫入數據為 0。	1（2 字節）	寫
44101 (0x1004)	斜率校準 (9.18pH)	在pH 為9.18 的標準液中校準，寫入數據為 0。	1（2 字節）	寫
44103 (0x1006)	零點校準值	讀出數據為零點偏移量。	1（2 字節）	讀
44105 (0x1008)	斜率校準值	讀出數據為斜率值 x1000。	1（2 字節）	讀
44113 (0x1010)	溫度校準	在溶液中校準，寫入數據為實際溫度值 x10；讀出數據為溫度校準偏移量 x10。	1（2 字節）	寫/讀
48195 (0x2002)	傳感器地址	默認為 6，寫入數據范圍1-127。	1（2 字節）	寫/讀
48225 (0x2020)	恢復出廠	校準值恢復出廠設置，寫入數據為 0。	1（2 字節）	寫

注意：
a)   寄存器地址為根據 Modbus 協議定義的帶寄存器類型的寄存器起始地址（括號中的 16
進制表示的實際的寄存器起始地址）。
b)   更改傳感器地址時，返回指令中的傳感器地址為更改后的新地址。
c)   讀取數據時返回測量值的數據定義：

xx xx	xx xx	xx xx	xx xx
2 字節測量值	2 字節測量值小數位數	2 字節溫度值	2 字節溫度小數位數

數據類型默認為：雙字節整型，高字節在前；其他如浮點數類型可選。

4. 命令示例

a) 設置傳感器 ID 地址
作用：設置電極的 Modbus 設備地址；將設備地址 06 改為 01，范例如下
請求幀：06 06 20 02 00 01 E3 BD；
應答幀：01 06 20 02 00 01 E2 0A；
b) 讀取數據指令
作用：獲取測量探頭的 pH 值和溫度；pH 的單位為 pH；溫度的單位為℃。請求幀：06 03 00 00 00 04 45 BE；
應答幀：06 03 08 00 62 00 02 01 01 00 01 24 59
讀數示例：

pH 值	溫度值
00 62 00 02	01 01 00 01

pH 值： 00 62 表示十六進制讀數 pH 值， 00 02 表示 pH 數值帶 2 位小數,轉換成十進制數值為 0.98。
溫度值：01 01 表示十六進制讀數溫度值，00 01 表示溫度數值帶 1 位小數，轉換成十進制數值為 25.7。
c) 校準指令：零點校準
作用：設定電極的 pH 零點校準值，零點值以 6.86pH 標準液為校準標準，示例參看如下；請求幀：06 06 10 00 00 00 8C BD
應答幀：06 06 10 00 00 00 8C BD
斜率校準
作用：設定電極的 pH 斜率校準值；斜率校準分為高點和低點校準，測得堿性溶液則在高點校準；測得酸性溶液則在低點校準，此處分別以標準液高點 9.18pH、標準液低點 4.00pH 為校準參考，示例如下：
高點標準液 9.18pH 校準：
請求幀：06 06 10 04 00 00 CD 7C
應答幀：06 06 10 04 00 00 CD 7C
低點標準液 4.00pH 校準：
請求幀：06 06 10 02 00 00 2D 7D
應答幀：06 06 10 02 00 00 2D 7D
