一、 工作原理

S-CGHZ 一體式在線濁度傳感器采用散射光式濁度測量法原理設計制作而成。當一束光束射入水樣時，由于水樣中濁度物質使光產生散射，通過測量與入射光垂直方向的散射光強度， 并與內部標定值比對，從而計算出水樣中的濁度，經過線性化處理輸出最終值。

• 0～1000 NTU
• 精度：＜5%F.S.
• 0～50 ℃；IP68 防護，水深 20 米內
• 90°角散射光原理，內置溫度傳感器
• 支持 RS-485， Modbus/RTU 協議
• 光纖式結構，抗外界光干擾能力強
• 紅外 LED 光源，穩定性高
• 方便、快速、穩定、易維護

二、 技術性能和規格


1.技術參數



型號	S-CGHZ
測量原理	散射光法
量程范圍	0～1000NTU 或 0～200NTU
分辨率	0.1NTU，0.1℃
精度	讀數的±3% 或±3NTU，以大者為準，±0.5℃
校準方式	兩點校準
溫度補償	自動溫度補償(Pt1000)
輸出方式	RS-485(Modbus/RTU)
工作條件	0～50℃，<0.2MPa
存儲溫度	-5～65℃
安裝方式	浸入式安裝，3/4" NPT 螺紋
線纜長度	5 米，其它長度可定制
功耗	<0.5W
電源	12～24VDC ±10%
防護等級	IP68

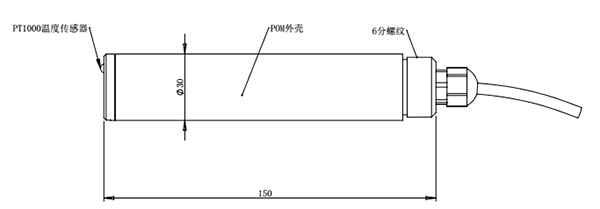

2. 尺寸圖

三、 安裝和電氣連接


1. 安裝


安裝距離要求：與側壁保持5cm以上，與底部保持10cm以上。


2.電氣連接



1. 紅色線—電源線（12～24V）
2. 黑色線—地線（GND）
3. 藍色線—485A
4. 白色線—485B
5. 裸露線—屏蔽線

完成接線后，應仔細檢查，避免通電前的錯誤連接。
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ 6 mm，所有接口均已做防水處理。

四、 維護和保養



1.維護程序和方法



2.1維護日程

測量窗口的潔凈度對于維持準確的讀數而言是非常重要的。


維護任務	建議維護頻率
校準傳感器（如主管部門有要求）	根據主管部門所要求的維護日程進行

2.2維護方法

• 傳感器外表面：用自來水清洗傳感器的外表面，如果仍有碎屑殘留，用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。

• 檢查傳感器的線纜：正常工作時線纜不應繃緊，否則容易使線纜內部電線斷裂，

起傳感器 不能正常工作。

• 檢查傳感器的測量窗口有否有臟污，清潔刷是否正常。

2.3注意事項

探頭中含有敏感的光學部件和電子部件。確保探頭不要受到劇烈的機械撞擊。探頭內部沒有需要用戶維護的部件。

2.傳感器的校準



1. 零點校準：用大點的燒杯量取適量零濁度液，將傳感器垂直放在溶液中，傳感器前端離燒杯底部至少 10cm，3～5 分鐘待數值穩定后進行零點校準。指令參照附錄。
2. 斜率校準：將傳感器探頭放置于標準溶液中，傳感器前端離燒杯底部至少 10cm，3～5 分鐘待數值穩定后進行斜率校準。指令參照附錄。



3.常見問題解答



錯誤	可能的原因	解決方法
操作界面無法連接或不顯示測量結果	測量值過高、過低或數值持續不穩定	重新連接控制器和線纜
	線纜故障	請聯系我們
測量值過高、過低或數值持 續不穩定	傳感器視窗被外物附著	清洗傳感器視窗表面

五、 質量和服務


1. 質量保證



• 質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗， 對產品做 72 小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
• 收貨方對不合格率達到 2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。
• 保證貨源數量和出貨速度。

2.配件和備件


此產品包括：

• 傳感器 1 支
• 說明書 1 份
• 合格證 1 張

3.售后服務承諾


本公司提供自銷售日起一年內的本機售后服務，但不包括不當使用所造成的損壞，若需要維修或調整，請寄回，但運費需自負，寄回時需確定包裝良好以避免運送途中損壞，本公司將

免費維修儀器的損壞。




附錄 數據通訊



1.數據格式

Modbus 通信默認的數據格式為:   9600、n、8、1（波特率 9600bps，1 個起始位，8 個數據位，無校驗，1 個停止位）。

2. 信息幀格式(xx 代表一個字節）

a) 讀數據指令幀
06         03       xx   xx         xx xx            xx xx
地址     功能碼   寄存器起始地址   寄存器數量         CRC 校驗碼（低字節在前）


b) 讀數據應答幀
06	03	xx	xx……xx	xx   xx
地址	功能碼	字節數	應答數據	CRC 校驗碼（低字節在前）
c) 寫數據指令幀
06	06	xx  xx	xx   xx	xx   xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）
d) 寫數據應答幀（同寫數據指令幀）
06	06	xx xx	xx   xx	xx   xx
地址	功能碼	寄存器地址	寫入數據	CRC 校驗碼（低字節在前）

3.寄存器地址



寄存器地址	名稱	說明	寄存器個數	訪問方式
40001 (0x0000)	測量值+溫度	4 個雙字節整數，分別為測量 值、測量值小數位數、溫度值、溫度值小數位數。	4（8 字節）	讀
44097 (0x1000)	零點校準	在零濁度水中校準，寫入數據為 0；讀出數據為零點偏移量。	1（2 字節）	寫/讀
44101 (0x1004)	斜率校準	在已知的標準液（20%滿量程 —滿量程)中校準，寫入數據為標準溶液實際值×10；讀出 數據為斜率值×1000。	1（2 字節）	寫/讀
44113 (0x1010)	溫度校準	在溶液中校準，寫入數據為實際溫度值×10；讀出數據為溫 度校準偏移量×10。	1（2 字節)	寫/讀
48195 (0x2002)	傳感器地址	默認為 6 ， 寫入數 據范圍1-127。	1（2 字節）	寫/讀
